Измерительный прибор 2892 Power Master Методы измерения
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
-400
-300
-200
-100
0
100
200
300
400
Время (с)
Напряжение (В)

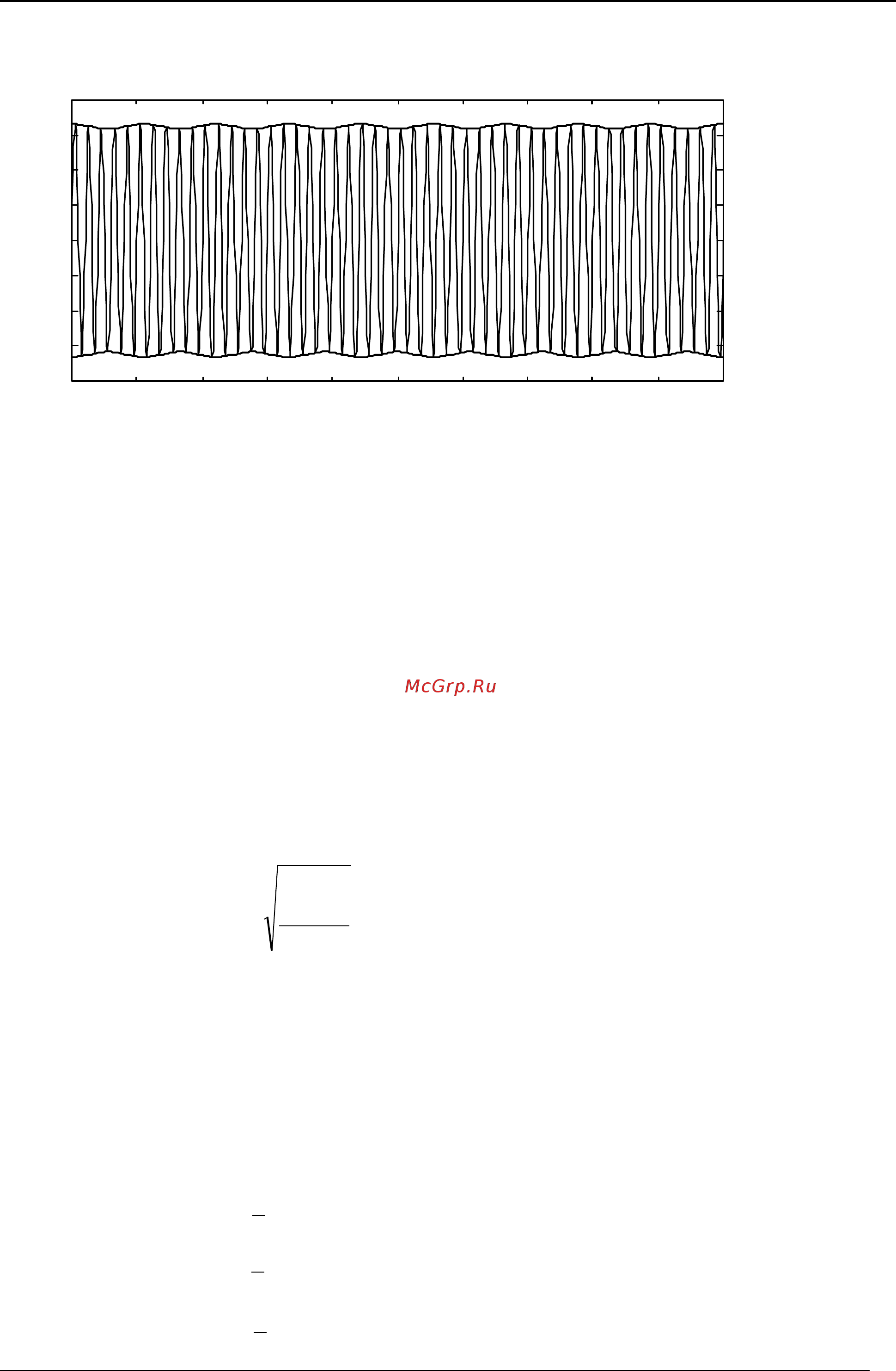

Рисунок 5.10: Колебания напряжения
Фликеры измеряются в соответствии со стандартом МЭК 61000-4-15. В этом стандарте
описывается функция преобразования на основе цепи реакции лампа-глаза-мозг 230 В /
60 Вт и 120 В / 60 Вт. Эта функция является основой для реализации фликерметра (см.
рисунок ниже).
P
st1min
– оценка краткосрочной дозы фликера на 1-минутном интервале. Она рассчитыва-
ется таким образом, чтобы обеспечить быстрый просмотр 10-минутной краткосрочной
дозы фликера.
P
st
– 10 минут, краткосрочнаят доза фликера рассчитывается в соответствии со стандар-
том МЭК 61000-4-15
P
lt
– 2 часа, длительная доза фликера рассчитывается в соответствии со следующим
уравнением:
3
1
3
N
Pst
P
N
i
i
ltp
∑
=
=
p: 1,2,3
(65)
5.1.11 Несимметрия напряжений и токов
Соответствие стандарту: ГОСТ 30804.4.30 МЭК 61000-4-30, класс A (раздел 5.7)
Несимметрия напряжений питающей сети оценивается с использованием методов сим-
метричных составляющих. Кроме составляющей прямой последовательности U
+
, в усло-
виях несимметрии также существуют составляющая обратной последовательности U
-
и
составляющая нулевой последовательности U
0
. Эти величины рассчитываются в соот-
ветствии со следующим уравнением:
)(
3
1
3
2
21
UaU
aUU
++=
+
)(
3
1
3210
UUUU
++=
,
)(
3
1
32
2
1
UaUaUU
++=
−
,
(66)
181
