Измерительный прибор 2892 Power Master Описание
2 Описание
2.1 Лицевая панель
1
2
3
4
5
9
7
8
6

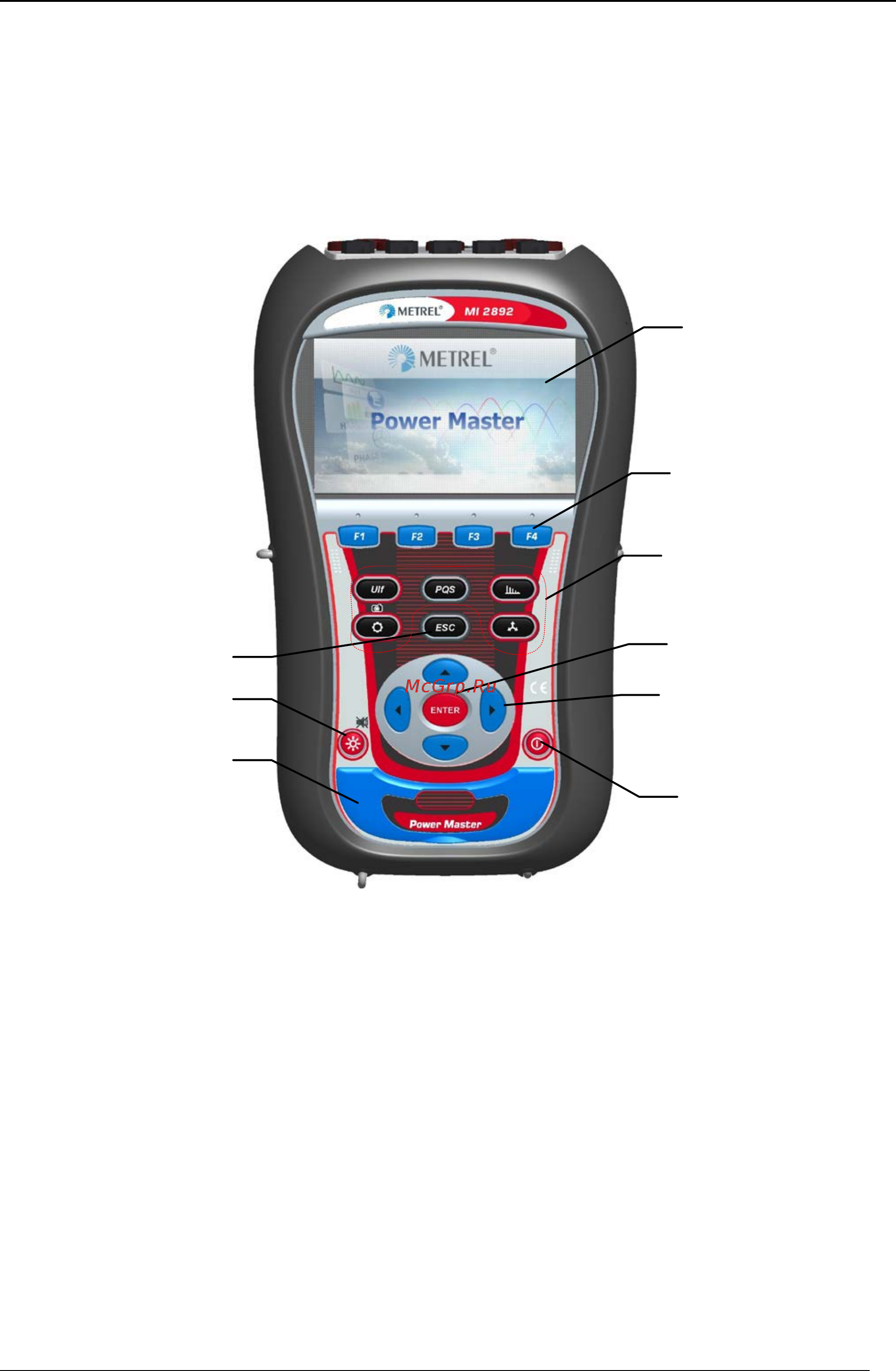

Рисунок 2.1: Лицевая панель
Расположение органов управления на передней панели:
1. ЖКИ
Цветной TFT дисплей, 4,3 дюйма, 480 x 272 пикселя.
2. F1 – F4
Функциональные клавиши.
3. Кнопки со стрел-
ками
Используются для перемещения курсора и выбора парамет-
ров.
4. Кнопка Enter
(Ввод)
Вход в подменю.
5. Кнопка ESC (Вы-
ход)
Выход из любой процедуры и подтверждение новых значе-
ний.
6. Кнопки быстрого
выбора команд
Быстрый доступ к основным функциям прибора.
7. Кнопка LIGHT
Настройка интенсивности задней фоновой подсветки ЖК-
24
