![ELCO VGL2.120 [12/41] 2011 art nr 4200 1020 9401a 12](/img/pdf.png)
ELCO VGL2.120 [12/41] 2011 art nr 4200 1020 9401a 12
![ELCO VGL2.120 [12/41] 2011 art nr 4200 1020 9401a 12](/views2/1499721/page12/bgc.png)

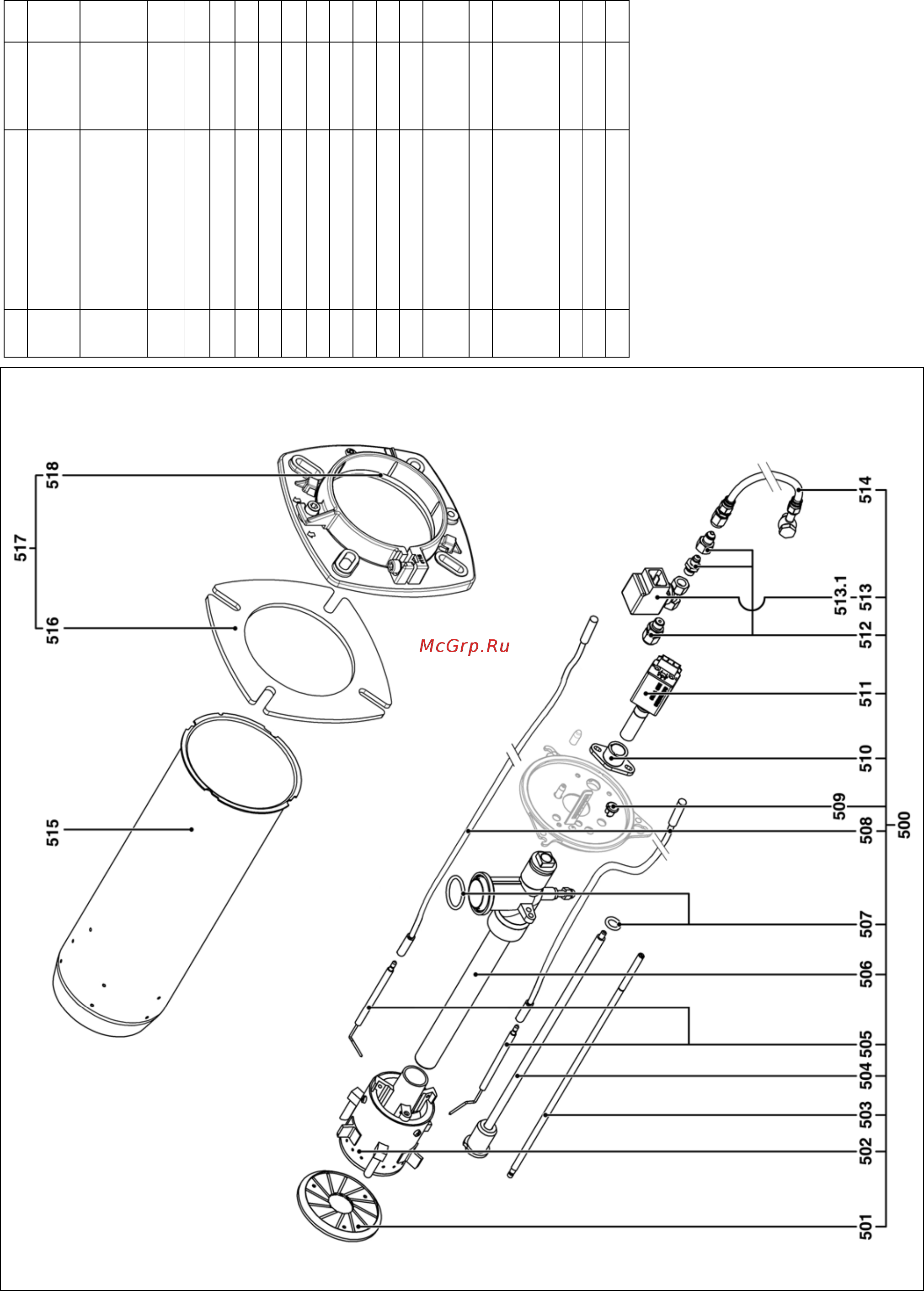

07/2011 - Art. Nr. 4200 1020 9401A12
Pos. Art. Nr.
500 VGL 2.120
VGL 2.210
65 300 866*
65 300 867*
501 VGL 2.120
Ø86/2-12FD
VGL 2.210
Ø94/26-18FD
13 015 749
13 015 753
502 VGL 2.120
VGL 2.210
65 300 211
65 300 212
503 VGL 2.120/210 65 300 214
504 VGL 2.120/210 65 300 213
505 VGL 2.120/210 13 015 858
506 VGL 2.120/210 65 300 215
507 VGL 2.120/210 65 300 217
508 VGL 2.120/210 13 018 090
509 VGL 2.120/210 13 016 548
510 VGL 2.120/210 13 010 461
511 VGL 2.120/210 65 300 218
512 VGL 2.120/210 65 300 216
513 VGL 2.120/210 13 018 872
513.1 VGL 2.120/210 13 018 853
514 VGL 2.120/210 13 020 517
515 VGL 2.120
Ø115/88/100x350
VGL 2.210
Ø115/97/100x350
65 300 205
65 300 206
516 VGL 2.120/210 13 017 360
517 VGL 2.120/210 13 017 361
518 VGL 2.120/210 13 020 517
