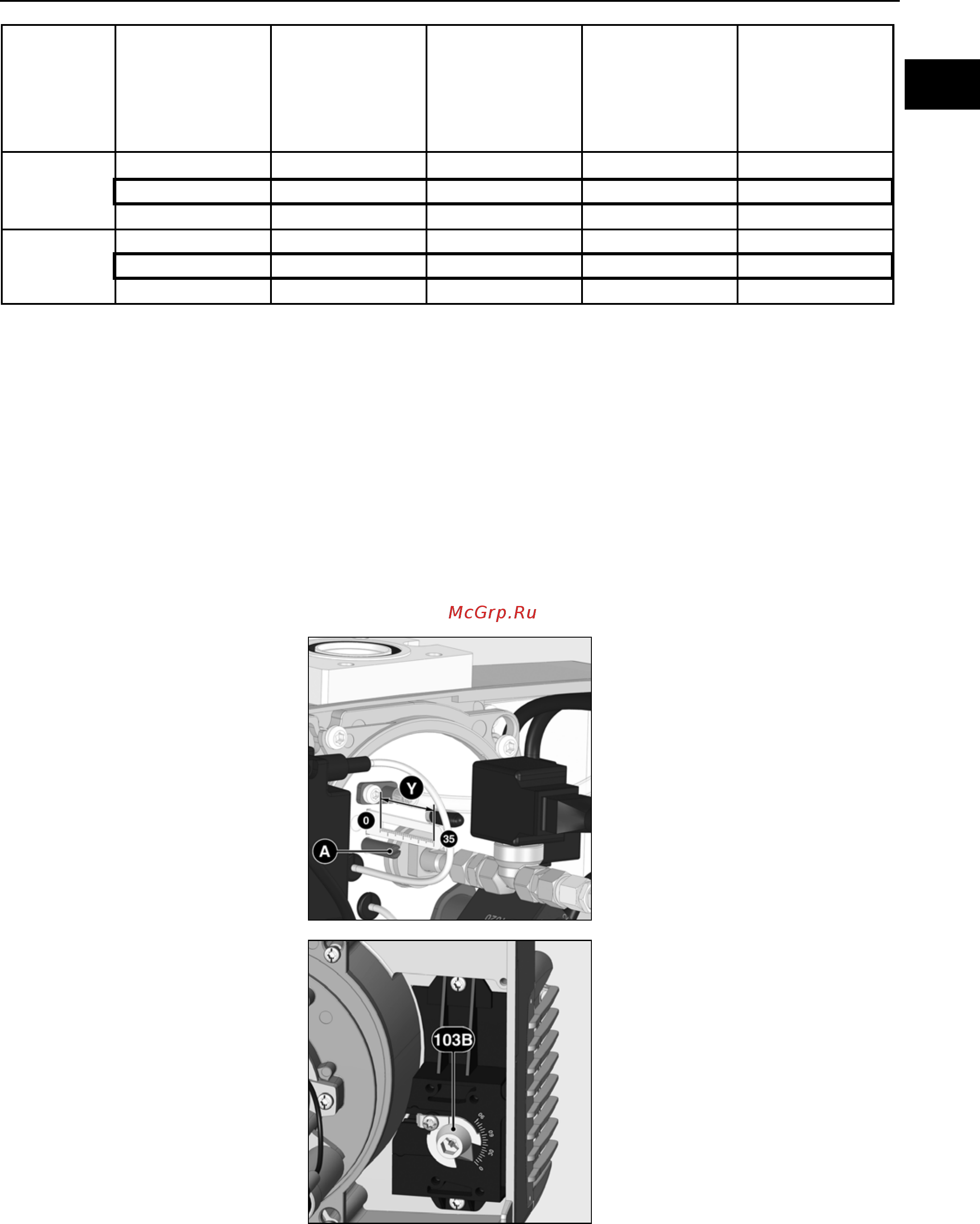

Ввод в эксплуатацию
Работа на газе
Регулировочные значения
Настройка подачи воздуха
Регулировка подачи воздуха
посредством воздушной заслонки
Изменить подачу воздуха со стороны
всасывания можно посредством
изменения наклона воздушной
заслонки. Заслонка регулируется с
помощью кнопки 103B.
Данные для регулировки, указанные ниже, являются базовыми. Данные заводской регулировки указаны в жирной
рамке. В общем случае эти регулировки позволяют запустить горелку. Однако тщательно проверьте значения
регулировок. Так ка
к может понадобиться некоторая их коррекция в зависимости от характеристик установки.
Настройка подачи воздуха
Регулировка подачи воздуха,
поддерживающего горение,
осуществляется в двух точках:
• со стороны нагнетания: изменяя
величину отверстия между
дефлектором и соплом горелки;
• с стороны всасывания: вручную с
помощью регулятора, изменяя
наклон заслонки.
Регулировка количества воздуха в
головке горелки, помимо расх
ода
воздуха, влияет также на зону
смешивания и давление воздуха в
сопле горелки.
- Поворот винта A:
вправо: больше воздуха,
влево: меньше воздуха
- Отрегулируйте размер Y,
руководствуясь таблицей
регулировок.
Тип
горелки
Мощность
горелки, кВт
Размер Y, мм
Положение
воздушной
заслонки 103
B, °
Давление
газа
в головке 119
pBr,
даПа
Давление
в топке pF,
даПа
35 0 5 40 4
75 8 40 55 7
120 25 75 107 10
10010357110
130 16 55 103 15
160 26 90 149 20
VGL2.120
VGL2.210
