07/2011 - Art. Nr. 4200 1018 6901A 3

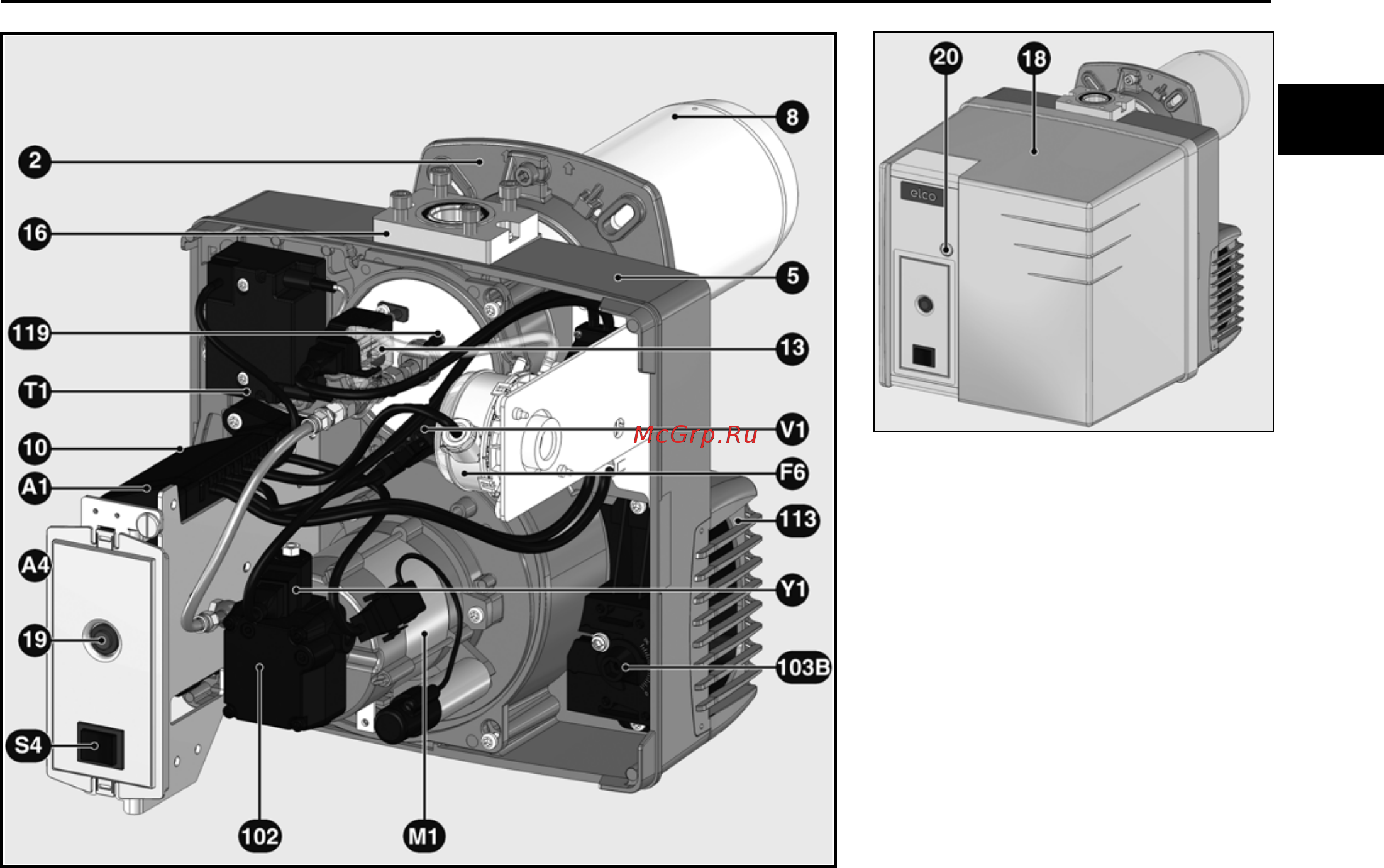

Краткий обзор
Описание горелки
А1 Блок управления и безопасности
A4 Дисплей (закрыт)
F6 Реле давления воздуха
M1 Электродвигатель вентилятора
S4 Переключатель вида топлива
T1 Устройство розжига
V1 Фоторезистор детектора пламени
Y1 Электромагнитный топливный
клапан
Y16 Предохранительный
жидкотопливный клапан
электроклапан
2 Фланец крепления горелки
5 Корпус (спираль снизу)
6 Устройство крепления платы
8 Сопло
10 7-контактный разъем
13 Винт регулировки размера Y
16 Соединительный фланец газовой
рампы
18 Кожух
19 Кнопка разблокирования бл
ока
управления и безопасности
20 Винт крепления крышки (Tx25)
102 Топливный насос
103B Ручка управления воздушной
заслонкой
113 Короб воздухозабора
119 Точка отбора давления воздуха pL
