07/2011 - Art. Nr. 4200 1018 6901A 19
Важно!
После выполнения любых работ
выполните проверку параметров
горения в реальных условиях
эксплуатации (двери закрыты,
крышка на месте и т. д.)
Зафиксируйте результаты в
соответствующих документах.
Проверка температуры топочных
газов
• Регулярно проверяйте температуру
дымовых газов.
• Очищайте котел, если температура
дымовых газов превышает
значение при запуске более чем на
30 °C.
• Для обле
гчения проверок
используйте индикатор
температуры топочных газов.
Очистка фильтра насоса
Фильтр находится в корпусе насоса.
Фильтр следует очищать при каждом
обслуживании, для этого:
• Закройте кран перекрытия подачи
топлива.
• Установите под насосом емкость
для вытекающего топлива.
• Выверните винты и снимите
крышку.
• Достаньте фильтр, очистите или
замените его.
• Установите на место фильтр и
крышку с новой прокладкой.
• Затяните до упора.
• Отк
ройте кран перекрытия подачи
топлива.
• Проверьте давление и
герметичность.
Замена сопла
Выполнение этой операции требует
снятия горелки.
• Отверните стяжные болты на
присоединительном фланце.
• Повернув горелку, извлеките ее из
байонетного затвора, слегка
приподнимите ее, а затем
извлеките из присоединительного
фланца.
• Положите горелку на пол.

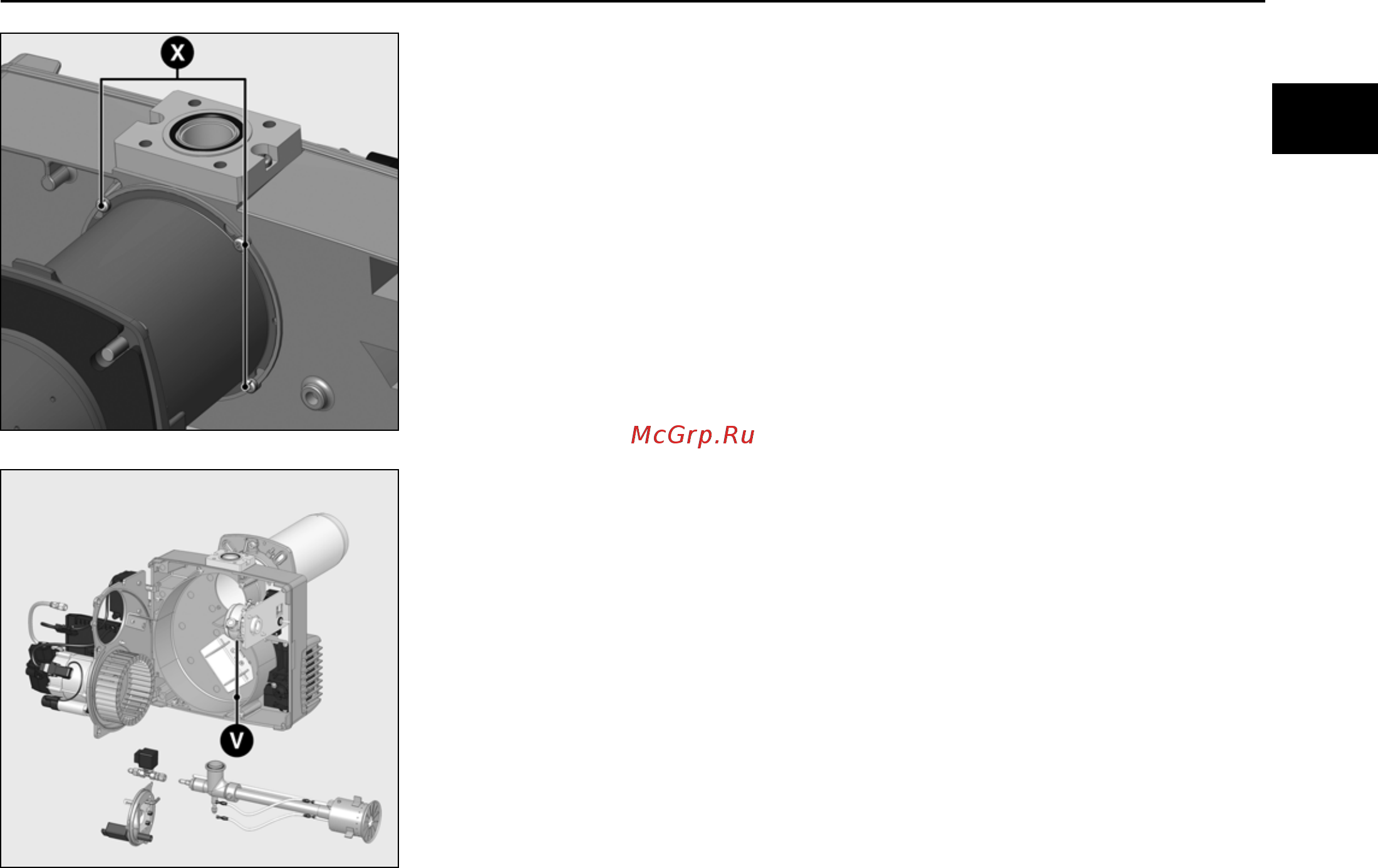

• Отверните 4 винта X.
• Изв
леките сопло вперед.
• Установите сопло и закрепите его.
Сопло может быть горячим
Очистка вентилятора
• Снимите панель и установите ее в
положение для технического
обслуживания (см. рисунок).
• Снимите турбину и очистите ее,
замените при необходимости и
установите.
Очистка короба воздухозабора
• Отверните крепежные винты V
короба воздухозабора.
• Снимите короб воздухозабора,
очистите его и установите на место,
де
йствуя в обратном порядке.
• Проверьте правильность
положения воздушной заслонки и
серводвигателя.
Очистка кожуха
• Не используйте хлорсодержащие
или абразивные средства.
• Очистите кожух водой и моющим
средством.
• Установите капот.
Обслуживание
Техническое обслуживание
ru
