![ELCO VGL2.120 [14/41] 2011 art nr 4200 1020 9401a 14](/img/pdf.png)
ELCO VGL2.120 [14/41] 2011 art nr 4200 1020 9401a 14
![ELCO VGL2.120 [14/41] 2011 art nr 4200 1020 9401a 14](/views2/1499721/page14/bge.png)

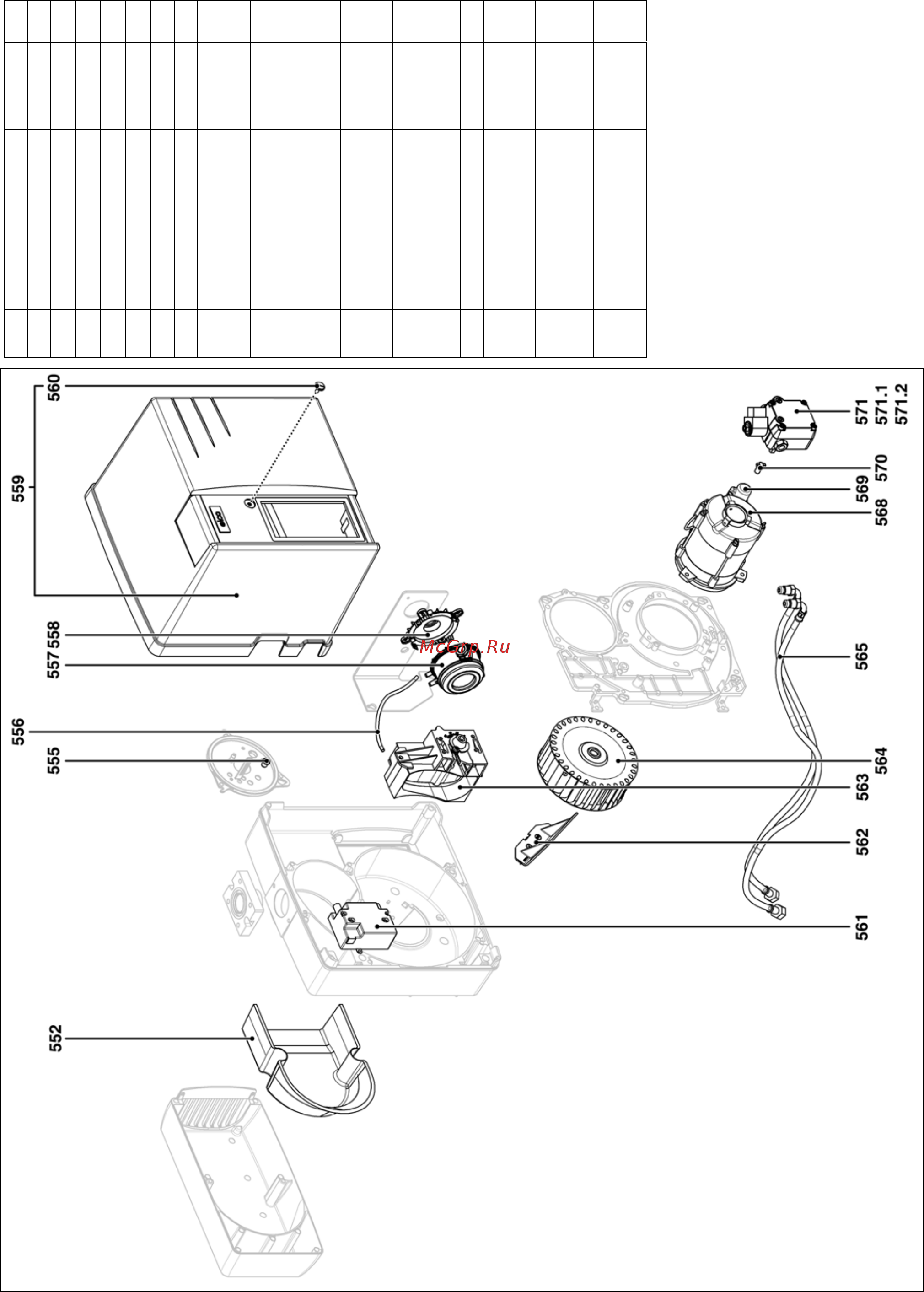

07/2011 - Art. Nr. 4200 1020 9401A14
Pos. Art. Nr.
552 VGL 2.120/210 13 017 369
555 VGL 2.120/210 13 016 548
557 VGL 2.120/210 13 018 632
558 VGL 2.120/210 13 018 675
559 VGL 2.120/210 65 300 723
560 VGL 2.120/210 65 300 519
561 VGL 2.120/210 65 300 469
562 VGL 2.120
VGL 2.210
13 017 363
13 017 364
563 VGL 2.120/210
Ø146x52
VGL 2.120/210
Ø160x52
13 016 689
13 016 706
565 VGL 2.120/210 13 007 942
568 VGL 2.120
VGL 2.210
13 016 369
13 016 368
569 VGL 2.120
5 µF
VGL 2.210
6 µF
13 015 722
13 015 723
570 VGL 2.120/210 13 015 526
571 VGL 2.120/210
AS47D
BFP21 L3
13 010 118
65 300 856
571.1 VGL 2.120/210
AS47D
BFP21 L3
13 010 006
13 012 581
571.2 VGL 2.120/210
AS47D
BFP21 L3
65 300 834
