07/2011 - Art. Nr. 4200 1018 6901A 11
Подвод дизельного топлива
Чтобы гарантировать безопасность
эксплуатации установки, при
проведении монтажа
топливопроводов тщательно
соблюдайте требования стандарта
DIN 4755 и местного
законодательства. Горелка оснащена
самовсасывающим насосом с
шестеренным приводом, который
должен подсоединяться двустенной
трубкой через топливный фильтр.
Важно:
• Максимальное давление подачи
насоса <2 бар.
• Максимальное понижение давления
насоса < 0,4 бар.
При разработке схем размещения и
ра
счете размеров установок,
оснащенных устройствами
всасывания сверхлегкого топлива,
обязательно руководствуйтесь
рекомендациями брошюры ELCO №
вып. 12002182.
• Подсоедините гибкие
топливопроводы, поставляемые в
комплекте оборудования
топливного насоса, и проведите их
через отверстие кожуха.
• Установите топливный фильтр с
возможностью удаления газов
(рекомендуемый размер ячеек
сетки 70 мкм) так, чтобы обеспечить
присоединение топливных шлангов
без их растяжения и сгибания.
• Проверьте правильность
подсоединения питающих и
отводящих трубопроводов.
Перед пуском в эксплуатацию
всосите топливо при помощи
ручного насоса и проверьте
герметичность
топливопроводов.
Монтаж
Подключение дизельного топлива и газа
Электроподключения
Электропроводка и все работы по
подключению к сети должны
выполняться только
квалифицированным электриком.
Должны выполняться
предписания и директивы VDE и
EVU.
Электроподключения

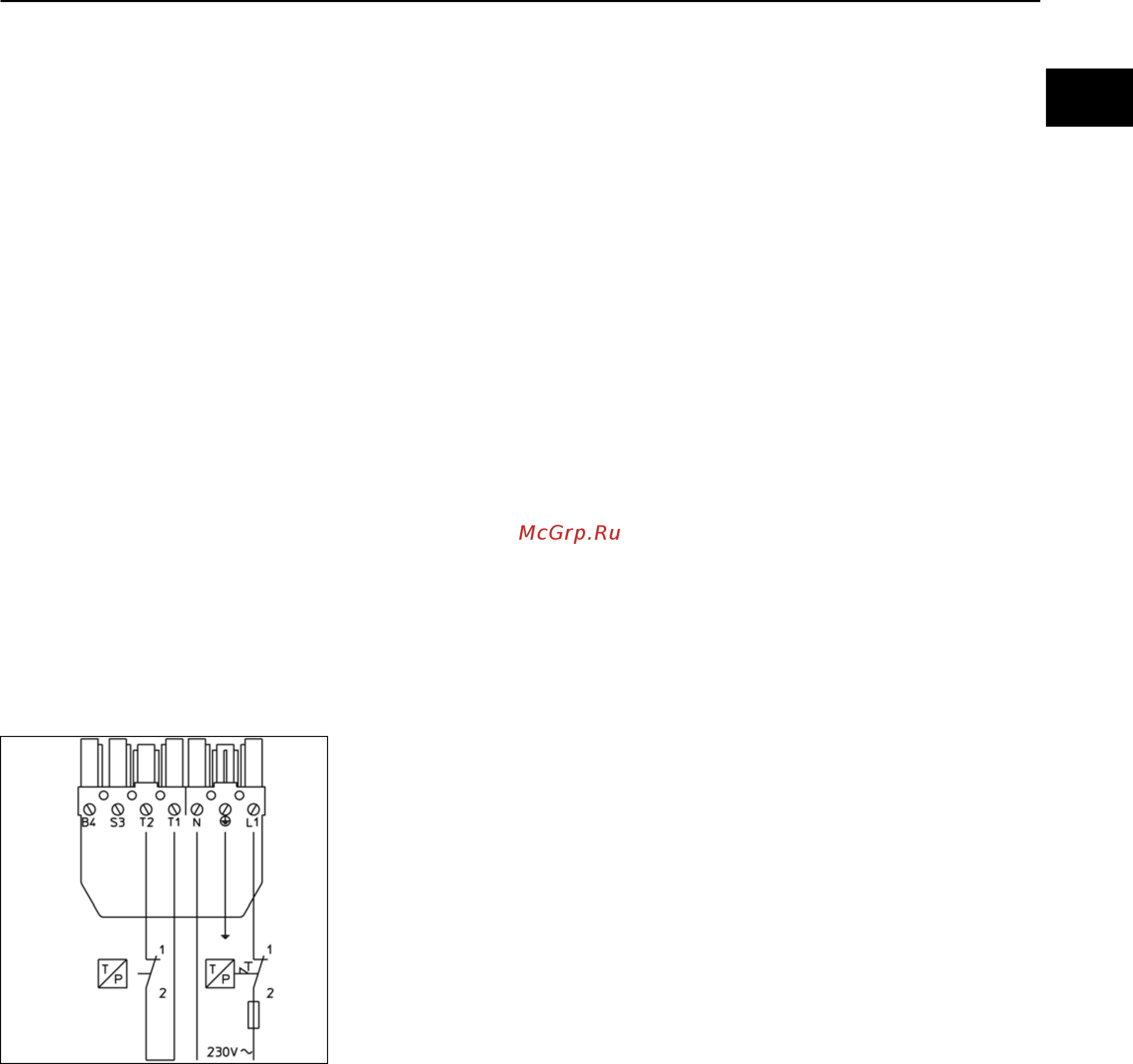

• Убедитесь, что напряжение
электропитания соответствует
указанному рабочему напряжению:
230 В - 50 Гц, однофазный ток с
нулевым проводом и заземлением.
Предохранитель на котле: 10 А
Подключение разъемами
Горелка и теплогенератор
подсоединены друг к другу при
помо
щи семиконтактного разъема.
Горелка должна быть изолирована от
сети с помощью всеполюсного
размыкателя, соответствующего
действующим стандартам.
Соединительный кабель данных
разъемов должен иметь диаметр
8,3 - 11 мм.
Присоединение газовой рампы
Соедините газовую рампу с
разъемами на горелке (черный с
черным, серый с серым).
Общие указания по подключению
газа
• Подключение газовой рампы к
газовой сети должно
осуществляться только
квалифицированным
специалистом.
• Сечение газового трубопровода
должно быть достаточным, чтобы
давление подаваемого газа не
падало ниже заданного уровня.
• Перед газовой рампой необходимо
установить ручной
четвертьоборотный газовый
вентиль (со стороны пользователя).
• В Германии, в соответствии с
типовыми директивными
документами, на нагр
евательных
установках должен дополнительно
устанавливаться запорный
предохранительный термоклапан.
При пуске горелки в эксплуатацию
установка немедленно переходит под
ответственность лица,
осуществившего монтаж или его
представителя. Только это лицо
может гарантировать, что установка
соответствует всем действующим
нормам и предписаниям. Лицо,
осуществляющее монтаж, должно
обладать разрешением, выданным
поставщиком газа, проверить
герметичность обо
рудования и
выполнить продувку воздуха.
