07/2011 - Art. Nr. 4200 1018 6901A16
Ввод в эксплуатацию
Работа на дизельном топливе
Регулировочные значения
Настройка подачи воздуха

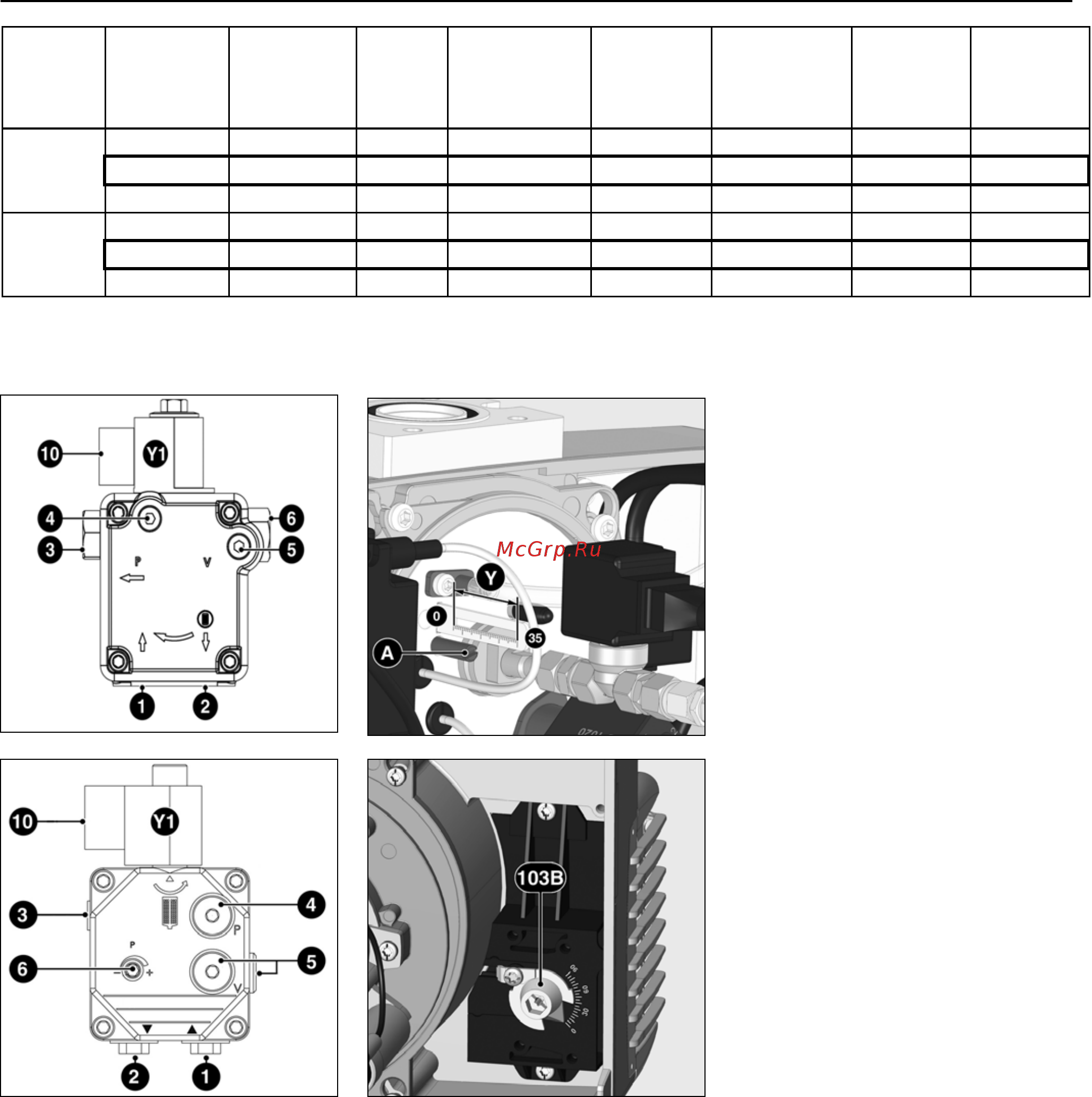

1 Всасывающий штуцер
2 Нагнетательный штуцер
3 Штуцер давления
4 Точка подключения манометра
давления топлива
5 Точка подключения манометра
разрежения
6 Регулирование давления
дизельного топлива
10 Электроподключение
электромагнитного клапана
Y1 Электромагнитный топливный
клапан
Регулирование давления
дизельного топлива
Давление дизельного топлива (то
есть мощности горелки) регулируется
с помощью регулятора давления
топлива 6 на насосе.
Поворот
- вправо: увеличение давления
- влево: уменьшение давления.
Для ос
уществления контроля
используйте манометр с резьбой R1/
8”, устанавливаемый в точке
измерения 4.
Контроль разрежения
Вакуумметр для контроля
разрежения устанавливается в точке
измерения 5, резьба R1/8“.
Максимальное допустимое
разрежение: 0,4 бар. При большем
разрежении топливо превращается в
газ, что приводит к возникновению
треска в насосе и его повреждению.
Очистка фильтра насоса
Фильтр находится под крышкой
н
асоса. Для очистки крышка должна
быть снята после отворачивания
винтов.
• Проверьте состояние прокладки
крышки насоса и, при
необходимости, замените ее.
Регулировка подачи воздуха
посредством воздушной заслонки
Изменить подачу воздуха со стороны
всасывания можно посредством
изменения наклона воздушной
заслонки. Заслонка регулируется с
помощью кнопки 103B.
Настройка подачи воздуха
Регулировка подачи воздуха,
поддерживающего горение,
осуществляется в двух точках:
• со стороны нагнетания: изменяя
величину отверстия между
дефлектором и соплом горелки;
• с стороны всасывания: вручную с
помощью регулятора, изменяя наклон
заслонки.
Регулировка количества воздуха в головке
горелки, помимо расхода воздуха, влияет
также на зону смешивания и давление
воздуха в сопл
е горелки.
- Поворот винта A:
вправо: больше воздуха,
влево: меньше воздуха
- Отрегулируйте размер Y,
руководствуясь таблицей регулировок.
AS47D
BFP21 L3
Тип
горелки
Мощность
горелки, кВт
Расход
топлива,
кг/ч
Размер
Y, мм
Положение
воздушной
заслонки 103
B, °
Форсунка
(Gph)
Тип
форсунки
Давление
насоса,
бар
Давление
в топке pF,
даПа
35 3,0 0 5 0,75 Danfoss 45°B 11 4
75 6,3 8 40 1,65 Danfoss 45°S 11 7
120 10,1 25 75 2,50 Danfoss 45°S 12 10
100 8,4 10 35 2,25 Danfoss 45°S 10,5 10
130 11,0 16 55 2,75 Danfoss 45°B 11 15
160 13,5 26 90
3,75
Danfoss 45°B 10 20
VGL2.210
При поставке насос настроен на дав ление
11 бар
± 0,5 бар.
Жирным шрифт ом: оборудование при поставке; 1 кг дизельного топлива при 10 °C = 11,86 кВт.ч
VGL2.120
