07/2011 - Art. Nr. 4200 1020 9401A 3
Кривые мощности
Кривая мощности показывает
изменение мощности горелки в
зависимости от давления в
топочной камере сгорания. Она
соответствует максимальным
значениям, измеренным в
соответствии со стандартами
EN676 и EN267 в стандартном
канале.
При выборе горелки
необходимо учитывать КПД
котла.
Расчет тепловой мощности:
Q
F
= Тепловая мощность, кВт
Q
N
= Номинальная мощность
котла, кВт
= КПД котла, %
Условные обозначения:
V = VECTRON
G = Природный газ
L = Топочное дизельное
топливо
2 = Типоразмер
120 = Базовая мощность, кВт
KL = Длинная головка горелки
Q
F
Q
N
K
-------- -
=
Καμπύλες ισχύος
Οι καμπύλες ισχύος αναπαριστούν
την ισχύ του καυστήρα σε
συνάρτηση με την πίεση που
επικρατεί στο θάλαμο καύσης.
Αντιστοιχεί με τις μέγ. μετρημένες
τιμές, σύμφωνα με τα πρότυπα
EN676 και EN267, σε
τυποποιημένο τούνελ.
Για την επιλογή του καυστήρα,
πρέπει να λαμβάνεται υπόψη ο
βαθμός απόδοσης του λέβητα.
Υπολογισμός της θερμαντικής
ισχύος:
Q
F
= Θερμαντική ισχύς (kW)
Q
N
= Ονομαστική ισχύς
λέβητα (kW)
h= Απόδοση του λέβητα (%)
Λεζάντα:
V = VECTRON
G = Φυσικό αέριο
L = Πετρέλαιο οικιακής χρήσης
2 = Μέγεθος
120 = Κωδικός ισχύος σε kW
KL = Μακριά κεφαλή καύσης
Q
F
Q
N
K
-------- -
=
Güç eğrileri
Çalışma alanı, ocak tertibatında
mevcut basınca göre brülör gücünü
gösterir. Standart tünelde EN676
ve EN267 normlarına göre ölçülen
maksimum değerlere uymaktadır.
Brülör seçeneği için kazan
veriminin katsayısı dikkate
alınmalıdır.
Isıtma gücü hesaplaması:
Q
F
= Isıtma gücü (kW)
Q
N
= Kazan nominal
gücü (kW)
h = Kazan randımanı (%)
Açıklama:
V = VECTRON
G = Doğal gaz
L = Evsel yakıt
2 = Boyut
120 = kW olarak güç referansı
KL= Uzun yanma kafası
Q
F
Q
N
K
-------- -
=

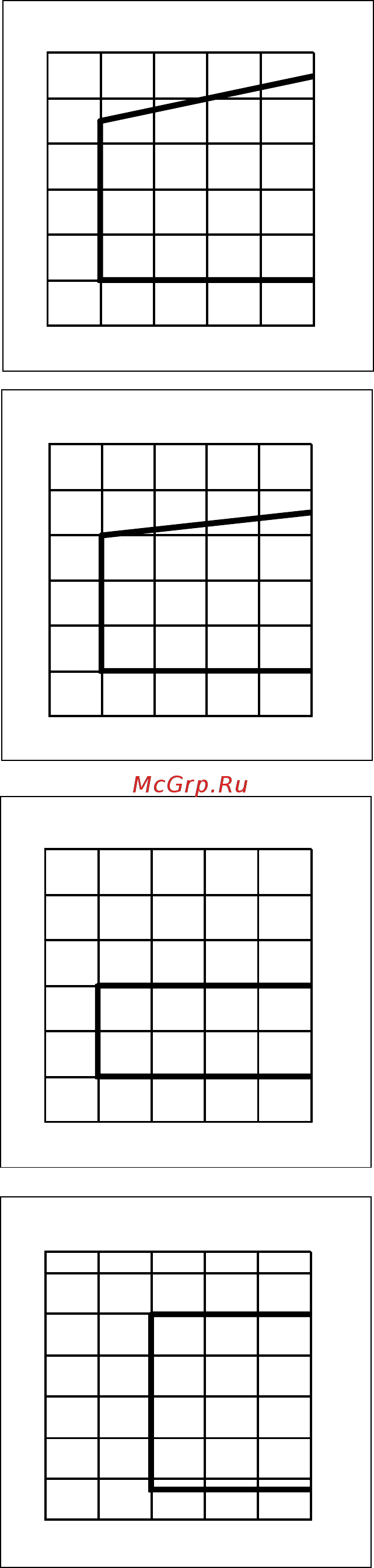

VGL2.120
VGL2.210
G20 20 mbar
daPa mbar
kW
35
120
0
0,5
1
1,5
2
2,5
0
5
10
15
20
25
20 60 100 140
daPa mbar
kW
0
0,5
1
1,5
2
2,5
0
5
10
15
20
25
80 120 160 200
VGL2.120
G25 20 mbar
V-GL2.120
300mbar
daPa mbar
kW
190
0
0,5
1
1,5
2
2,5
0
5
10
15
20
25
80 120 160 200
daPa mbar
kW
170
0
0,5
1
1,5
2
2,5
0
5
10
15
20
25
80 120 160 200
Curvas de potencia
La curva de potencia representan
la potencia del quemador en
función de la presión existente en
el hogar. Corresponde a los
valores máx. medidos, según las
normas EN267 y EN267 en un
túnel normalizado.
Para seleccionar el quemador es
necesario tener en cuenta el
coeficiente de rendimiento de la
caldera.
Cálculo de la potencia calorífica:
Q
F
= Potencia calorífica (kW)
Q
N
= Potencia nominal
caldera (kW
= Rendimiento de la caldera (%)
Leyenda:
V = VECTRON
G = Gas natural
L = Gasóleo doméstico
2 = Medidas
120 = Referencia de potencia
en kW
KL = Cabezal de combustión
largo
Q
F
Q
N
K
-------- -
=
Krzywe mocy
Zakres działania określa moc
palnika w stosunku do ciśnienia
panującego w palenisku.
Odpowiada on maksymalnym
wartościom zmierzonym zgodnie z
normą EN676 i EN267 w
znormalizowanym tunelu.
Przy wyborze palnika należy
uwzględnić współczynnik
sprawności cieplnej kotła.
Wyliczenie wydajności cieplnej:
Q
F
= Wydajność cieplna (kW)
Q
N
= Moc znamionowa
kotła (kW)
h= Sprawność cieplna kotła (%)
Legenda:
V = VECTRON
G = Gaz ziemny
L = Olej opałowy do kotłowni
przydomowych
2 = Wielkość
120 = Wartość odniesienia mocy
w kW
KL = Głowica spalania długa
Q
F
Q
N
K
-------- -
=
