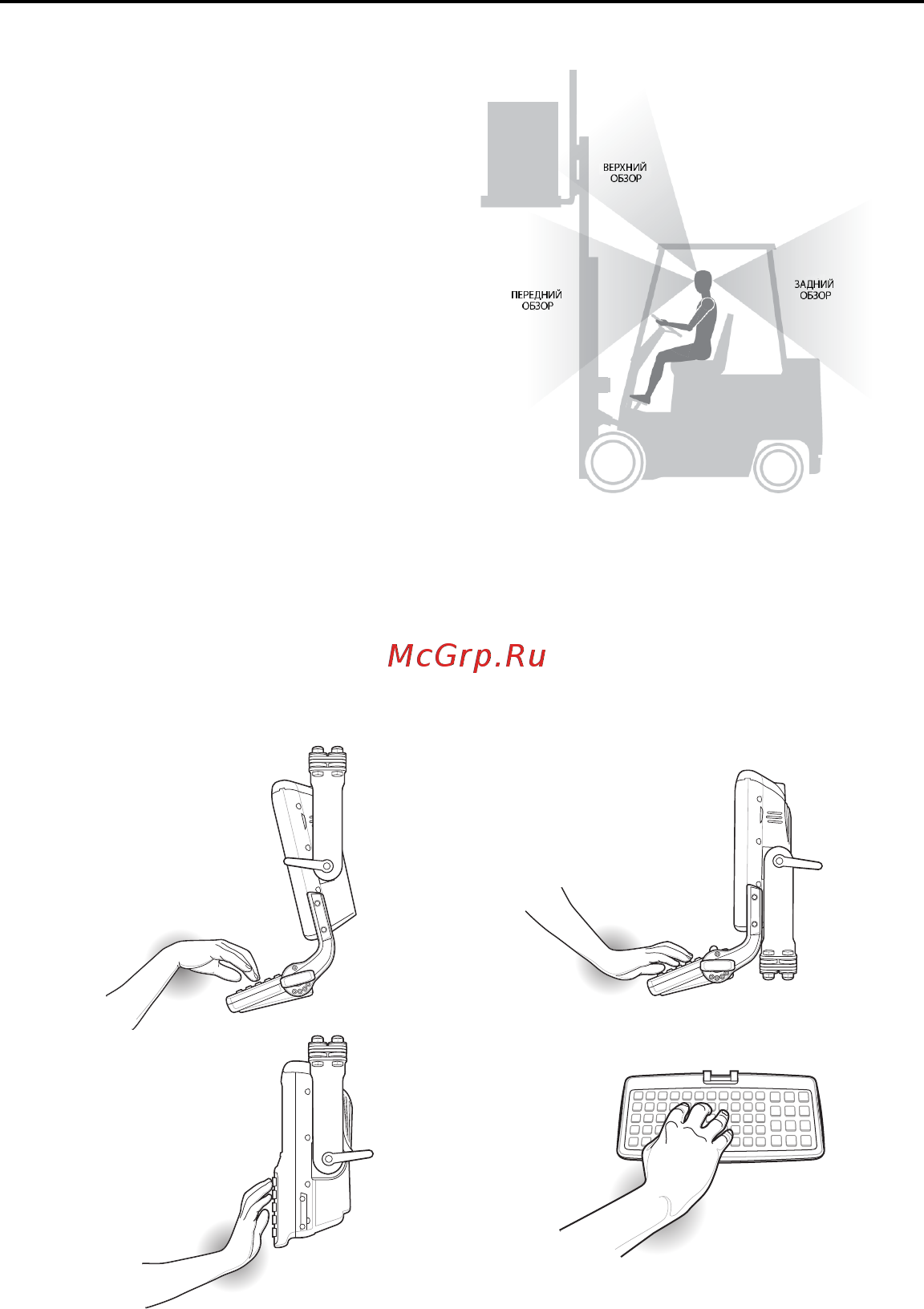

Краткое руководство по эксплуатации 11
- Убедитесь, что
положение транспортного
компьютера не
затрудняет доступ к
органам управления
погрузчика.
- Убедитесь, что
транспортный компьютер
не ограничивает
водителю обзор.
- Убедитесь, что
положение транспортного
компьютера удобно при
длительном
использовании.
- Проверьте положение транспортного компьютера, чтобы
избежать больших углов изгиба кисти пользователя, которые
могут привести к травме.
Избегайте сильных изгибов запястья
