12 Транспортный компьютер VC5090
Установка транспортного компьютера
Важная информации по установке
• Необходимо закрепить кронштейн, как минимум, в четырех
точках.
• Периодически следует проверять все болты и гайки и
затягивать их при необходимости.
• При установке транспортного компьютера необходимо
обеспечить полный контакт монтажного кронштейна с
поверхностью крепления. Для этого могут потребоваться
дополнительные пластины.
Шаблон монтажного кронштейна
Шаблон монтажного кронштейна приведен в Справочном
руководстве пользователя VC5090.
Пример установки монтажного кронштейна на верхнюю
поперечину
На схеме ниже показана типовая установка, при которой
транспортный компьютер установлен на поперечине.
ВНИМАНИЕ Любые изменения, внесенные в поставляемый
монтажный кронштейн, могут привести к отказу
устройства и/или монтажной арматуры.

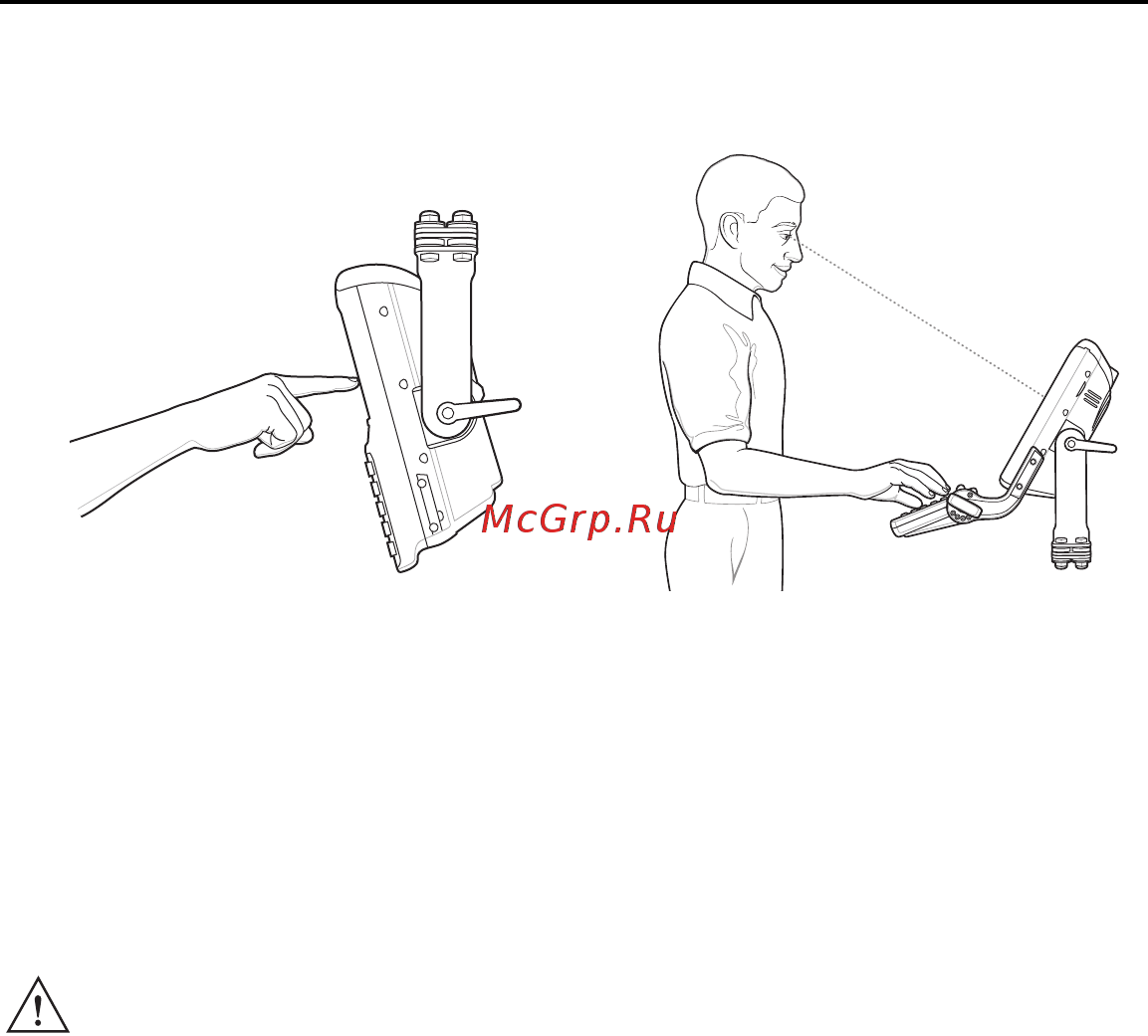

Оптимальное положение кисти
