8 Транспортный компьютер VC5090
Установка карты памяти
Карта памяти (Secure Digital) служит вторичным
энергонезависимым запоминающим устройством. Держатель
карты памяти находится сзади VC5090 под крышкой ИБП/карты
памяти.
Установка карты памяти
1 Установите основной выключатель питания на транспортном
компьютере в отключенное положение.
2 Удалите восемь винтов, которые крепят крышку ИБП/карты
памяти.

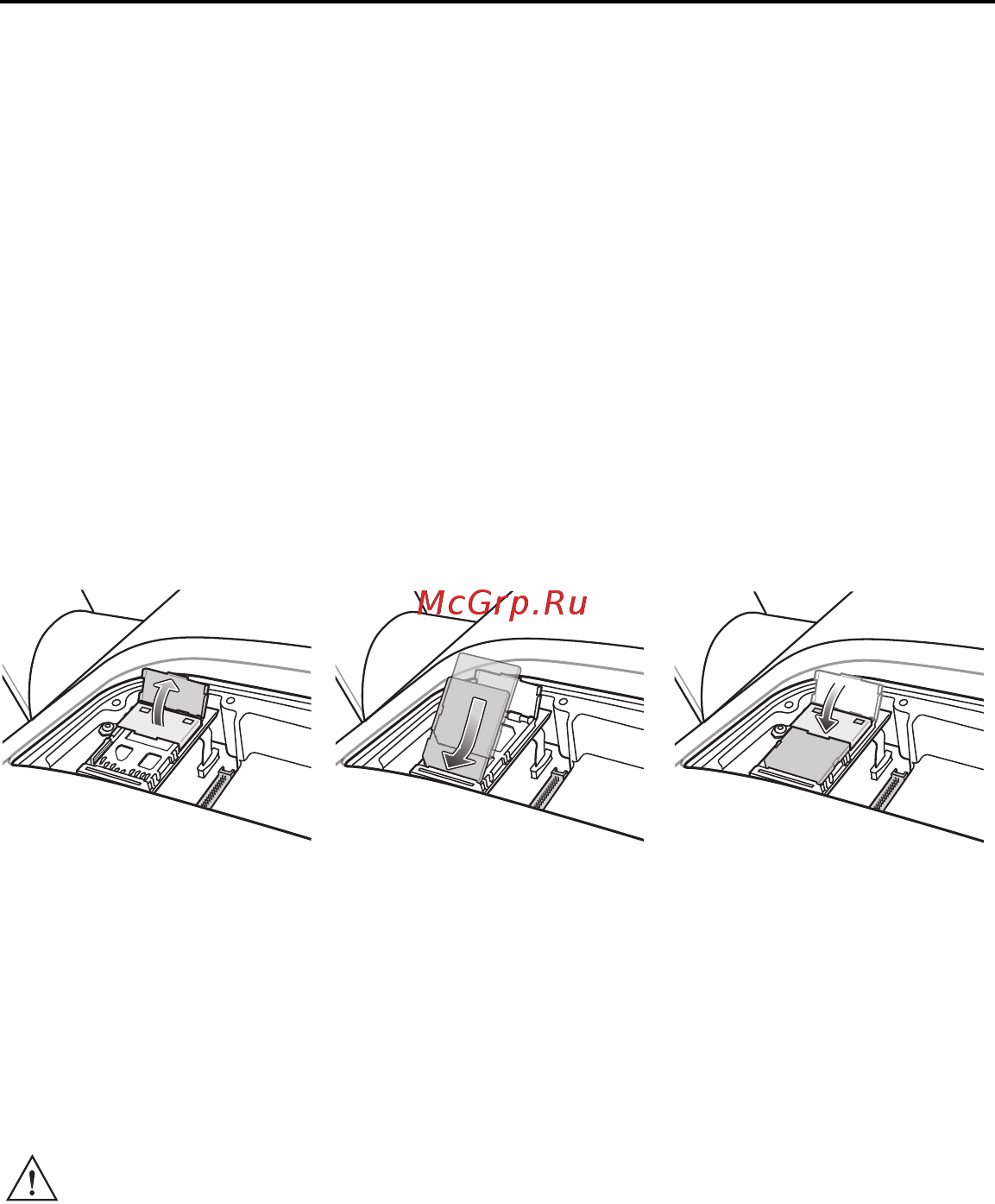

3 Поднимите крышку, удерживающую карту памяти.
4 Поместите карту памяти контактами вниз в держатель карты.
Скошенный уголок карты памяти позволяет установить ее в
держатель единственным способом.
5 Закройте крышку, защелкнув ее.
6 Установите крышку ИБП/карты памяти и закрепите ее с
помощью восьми новых винтов.
7 Затяните винты моментом 9 ± 0,5 кгс/см.
8 Установите выключатель питания компьютера в положение
"включено".
ВНИМАНИЕ Затяните винты для обеспечения надлежащей
герметизации устройства. В противном случае
герметизация может быть нарушена.
