20 Транспортный компьютер VC5090

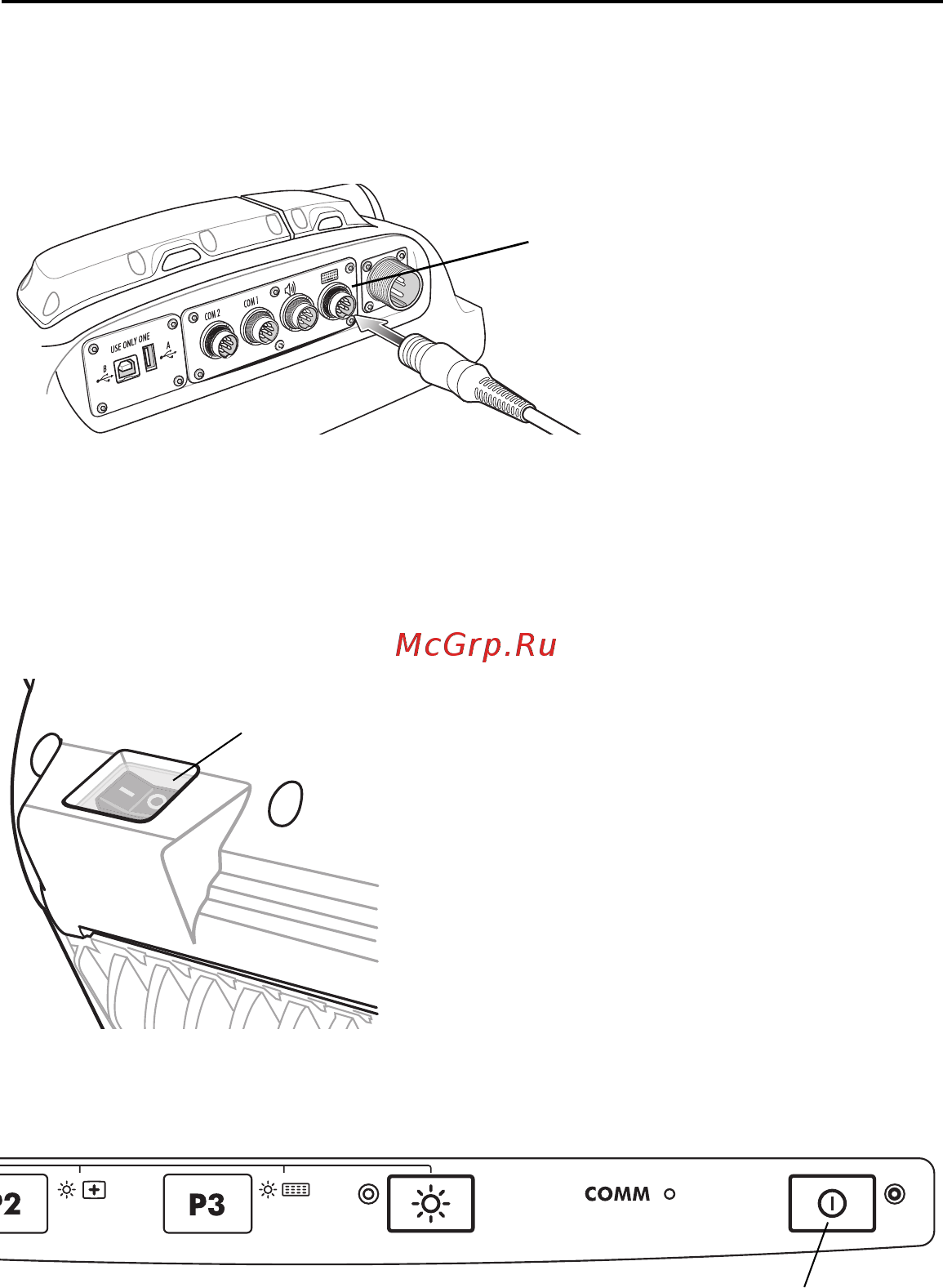

5 Вставьте стопорные кнопки через шайбы и скобы, а затем
ввинтите их в клавиатуру.
6 Вставьте кабель клавиатуры в разъем USB/клавиатуры.
Включение/отключение питания VC5090
Питание на VC5090 подается с помощью основного выключателя
питания. Этот выключатель следует использовать только при
полном отключении питания от устройства. Все данные,
находящиеся в оперативной памяти устройства (RAM) при этом
будут утеряны.
Для перевода VC5090 в спящий режим и выхода из него служит
кнопка Power (Питание) на панели быстрого доступа.
Разъем
USB/клавиатуры
Основной выключатель питания
Кнопка питания
