Краткое руководство по эксплуатации 9

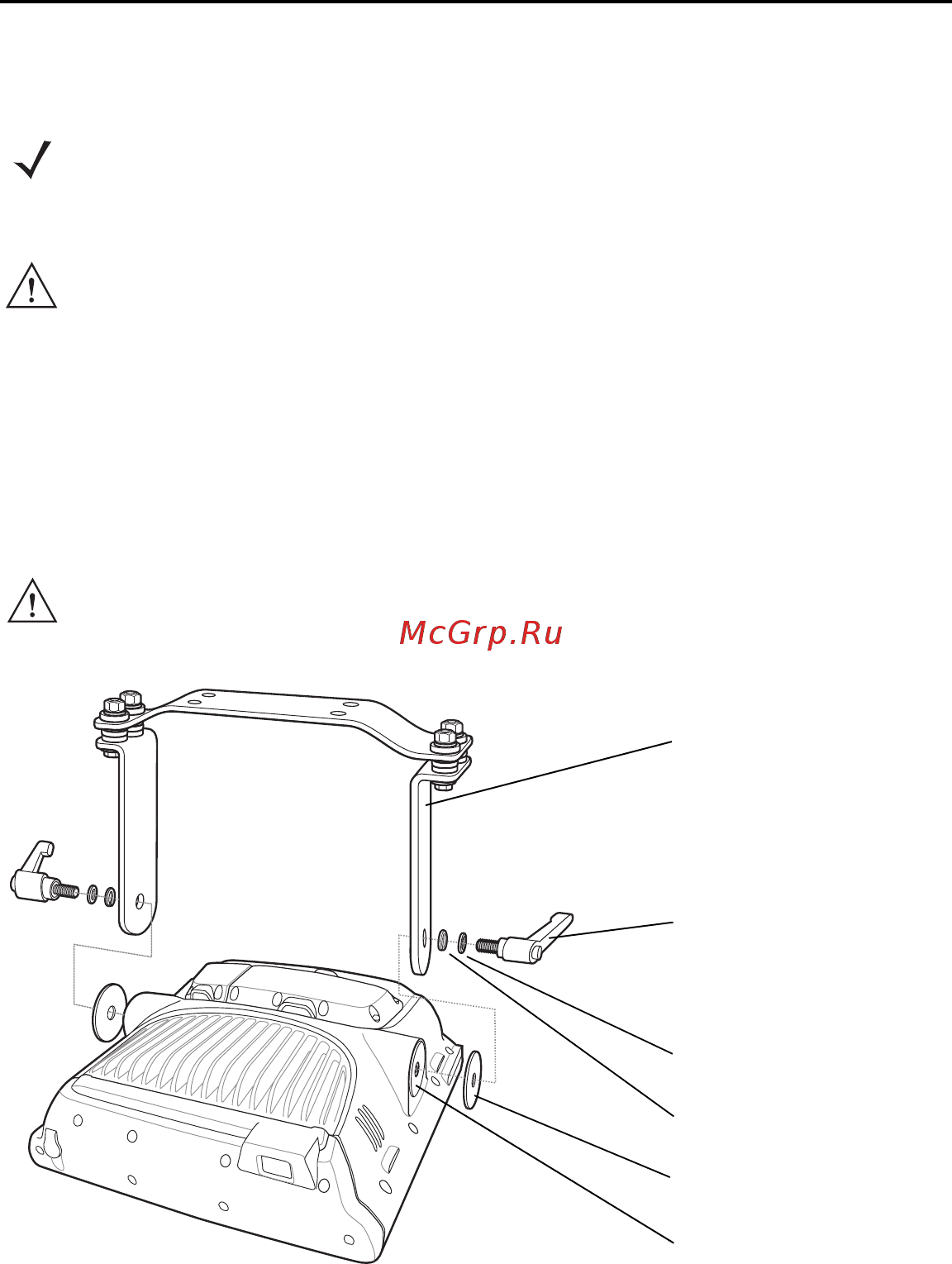

Установка монтажного кронштейна
Установите монтажный кронштейн на транспортный компьютер,
как показано ниже.
Ручки регулирования наклона подпружинены, чтобы обеспечить
возможность изменения положения после затягивания.
ПРИМЕчАНИЕ Транспортный компьютер и кронштейн должны быть
надежно закреплены на поверхности, способной
выдержать вес транспортного компьютера.
ВНИМАНИЕ В соответствии с требованиями компании
Symbol при установке транспортного
компьютера должен использоваться монтажный
кронштейн компании Symbol.
ВНИМАНИЕ Ручки должны быть утоплены при затягивании
или ослаблении, в противном случае они могут
быть повреждены.
Монтажный
кронштейн
Пружинная шайба
(шайба Гровера)
Плоская шайба
Направляющая
планка
Ручка
регулирования
наклона
Зона крепления
направляющей
планки
