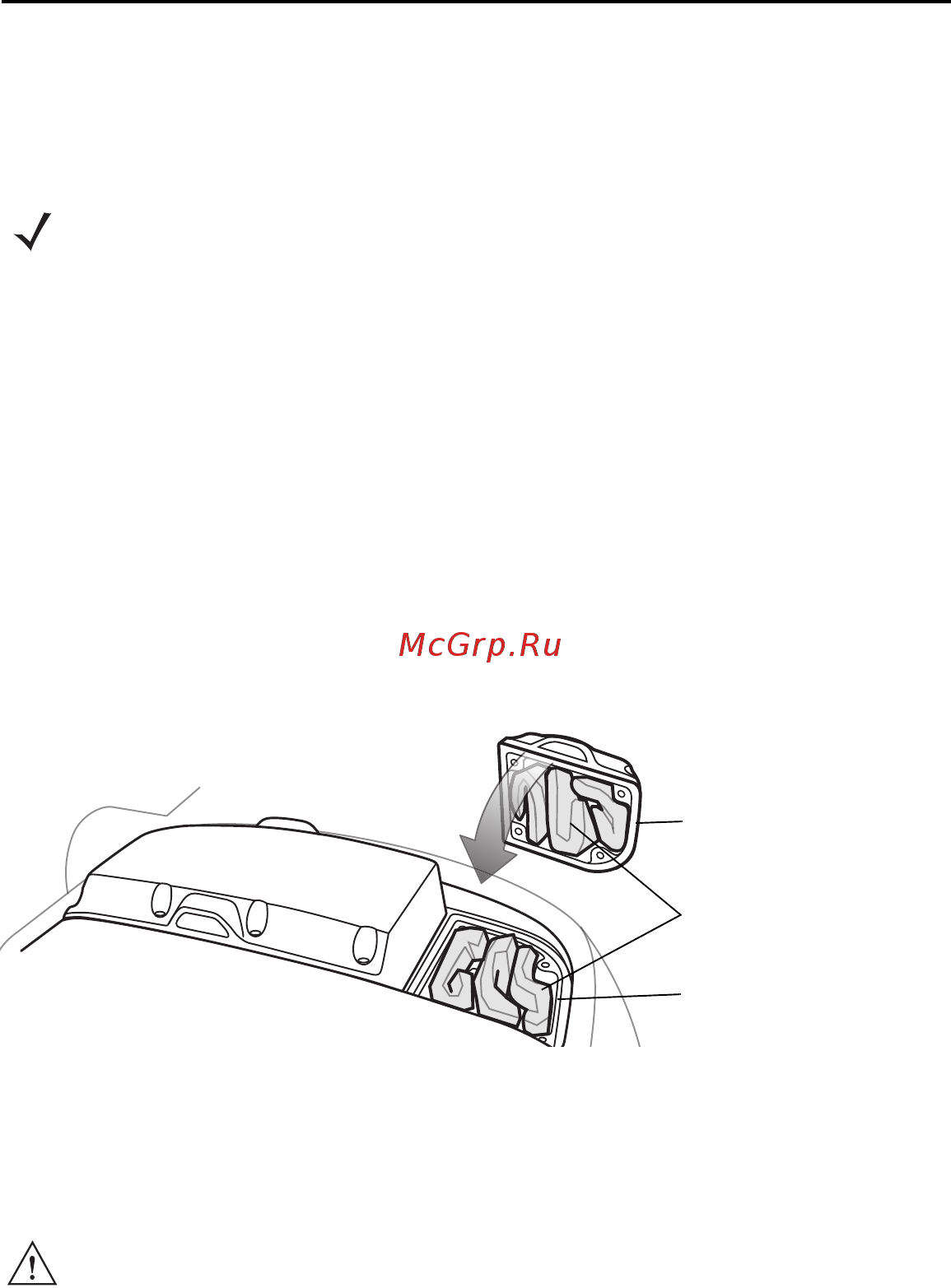

![Motorola VC5090 [6/40] Транспортный компьютер vc5090](/views2/1512595/page6/bg6.png)
6 Транспортный компьютер VC5090
Установка
Установка крышки влагопоглотителя
1 Откройте упаковку и извлеките шесть пакетов с влагопоглотителем.
2 Поместите три пакета с влагопоглотителем в предназначенный
для них отсек.
3 Поместите остальные три пакета в заднюю часть крышки для
влагопоглотителя.
4 Убедитесь, что уплотнение крышки на месте.
5 Аккуратно установите крышку влагопоглотителя на задней
части корпуса. Убедитесь, что пакеты с влагопоглотителем не
мешают прилеганию уплотнения крышки.
6 Прикрепите крышку к задней части корпуса четырьмя винтами.
Затяните до 9 ± 0,5 кгс/см.
ПРИМЕчАНИЕ Symbol рекомендует установку пакетов с
влагопоглотителя при эксплуатации в условиях
резкими изменениями температуры, например
при постоянном перемещении устройства между
морозильной камерой и зоной с влажным/горячим
воздухом. Изменения температуры происходят
чаще в жаркие/влажные летние месяцы и реже в
холодные/сухие зимние месяцы. Если
влагопоглотитель не используется, крышка для него
все равно должна быть установлена и закрыта.
ВНИМАНИЕ Затяните винты для обеспечения надлежащей
герметизации устройства. В противном случае
герметизация может быть нарушена.
Пакеты с
влагопоглотителем
Крышка с
влагопоглотителя
Отсек для
влагопоглотителя
