Motorola VC5090 [7/40] Установка дополнительного ибп
![Motorola VC5090 [7/40] Установка дополнительного ибп](/views2/1512595/page7/bg7.png)
Краткое руководство по эксплуатации 7

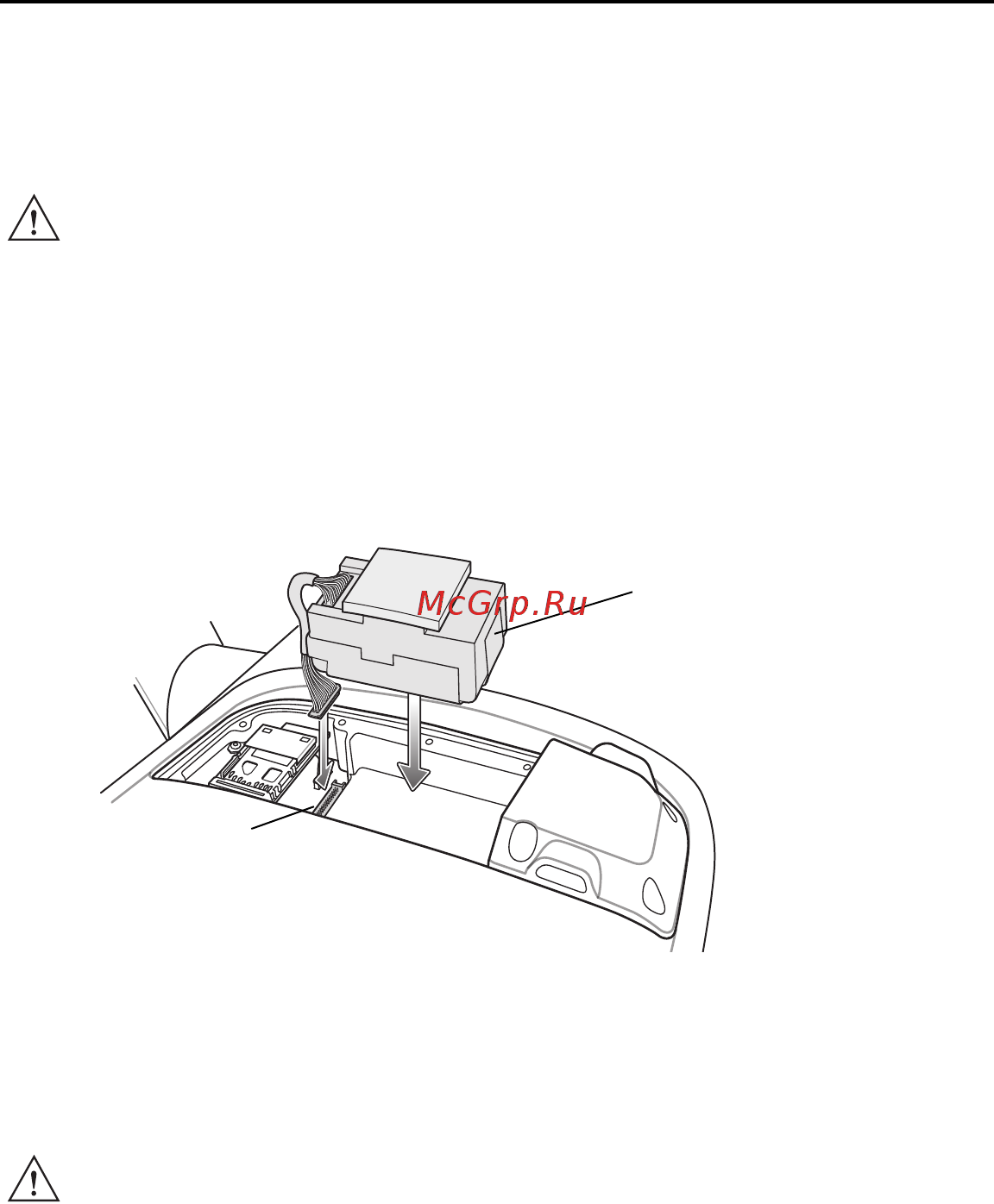

Установка дополнительного ИБП
Для установки дополнительного ИБП:
1 Установите основной выключатель питания на транспортном
компьютере в положение "выключено".
2 Снимите и удалите восемь винтов, которые крепят крышку ИБП/
карты памяти на задней панели транспортного компьютера.
3 Подключите разъемы кабеля ИБП к разъему на печатной плате
и на ИБП.
4 Установите ИБП в гнездо.
5 Установите крышку ИБП/карты памяти поверх ИБП и закрепите,
используя восемь новых винтов, поставляемых в комплекте
ИБП.
6 Затяните винты моментом 9 ± 0,5 кгс/см.
7 Установите выключатель питания компьютера в положение
"включено".
Для полной зарядки ИБП необходимо четыре часа.
ВНИМАНИЕ При установке ИБП принимайте меры для
предотвращения электростатических разрядов.
ВНИМАНИЕ Затяните винты для обеспечения надлежащей
герметизации устройства. В противном случае
герметизация может быть нарушена.
Разъем на
печатной плате
ИБП
