Краткое руководство по эксплуатации 13
Пример установки на верхнюю раму

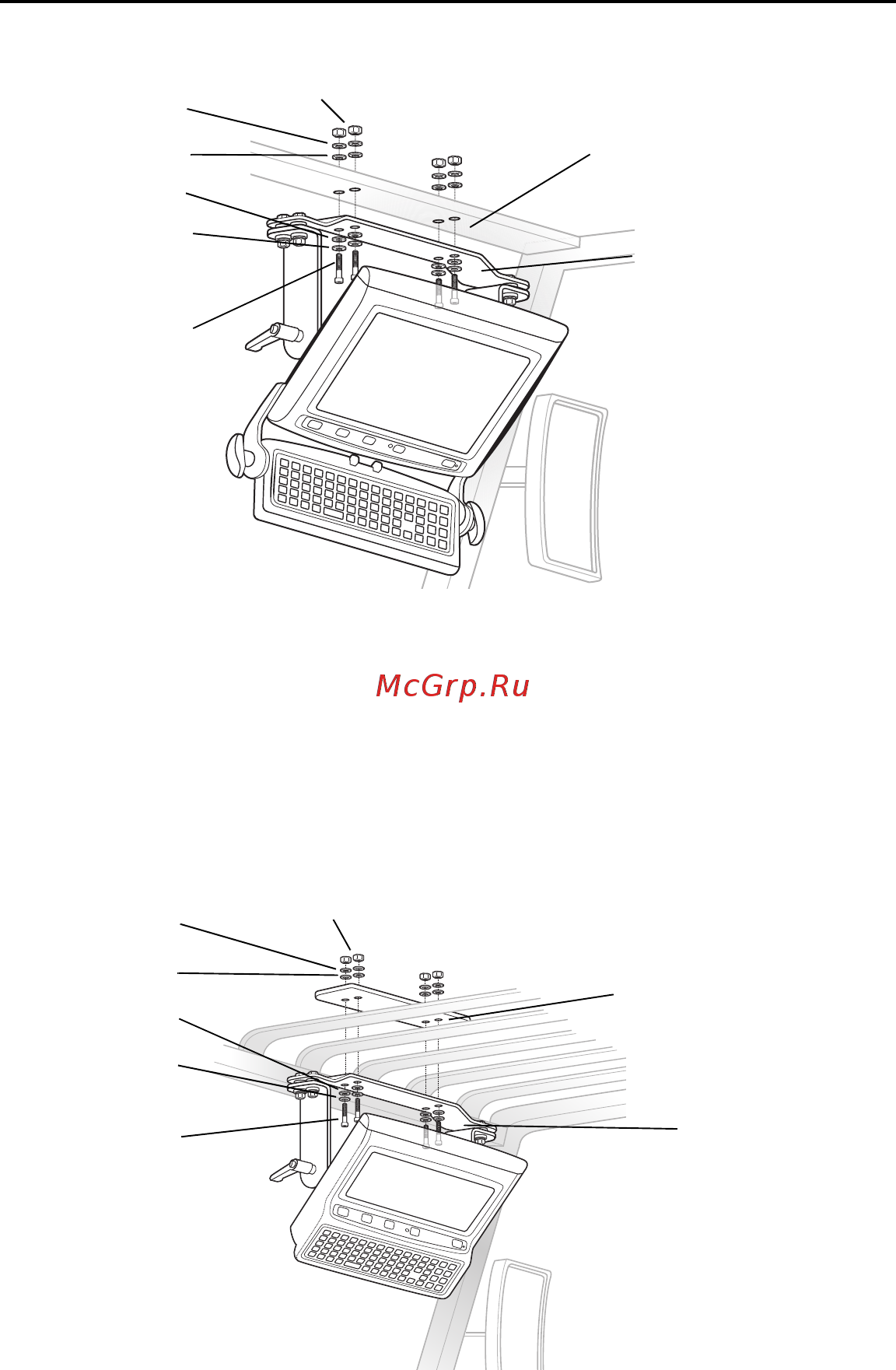

На схеме ниже показана типовая установка, при которой
транспортный компьютер установлен на раме. Поставляемый
заказчиком монтажный кронштейн должен выдерживать вес
транспортного компьютера в условиях вибрации и ударов.
Кронштейн должен быть изготовлен из нержавеющей или
закалённой стали и должен иметь следующие размеры: ширина -
76,0 мм, длина - 220,0 мм и толщина 5,0 мм.
Гайки
Пружинные
шайбы (шайбы
Гровера)
Винты с
головками
Верхняя поперечина
погрузчика
Монтажный
кронштейн
Плоские шайбы
Плоские шайбы
Пружинные
шайбы (шайбы
Гровера)
Гайки
Пружинные
шайбы (шайбы
Гровера)
Винты с
головками
Поставляемый
заказчиком
монтажный кронштейн
Монтажный
кронштейн
Плоские шайбы
Плоские шайбы
Пружинные
шайбы (шайбы
Гровера)
