Motorola VC5090 [15/40] Электропогрузчики до 60 вольт
![Motorola VC5090 [15/40] Электропогрузчики до 60 вольт](/views2/1512595/page15/bgf.png)
Краткое руководство по эксплуатации 15
• На погрузчиках, работающих на бензине, дизельном топливе или
пропане, питание следует подключать как можно ближе к
контактам аккумулятора и избегать использования имеющейся
проводки.
• Все плавкие предохранители должны находиться как можно
ближе к источнику питания.
• Если вы не уверены в выборе источника питания, свяжитесь с
изготовителем погрузчика для получения дополнительной
информации.
Вилочные погрузчики, работающие на бензине,
дизельном топливе или пропане, 12-24 Вольт
• Для выполнения проводки необходимо использовать
поставляемый в комплекте кабель питания.
• Плавкие предохранители:
- два предохранителя 3AG, 20 A, 250 В, SLO BLO
- один предохранитель 3AG, 1 A, 250 В, SLO BLO.
• Следует проложить кабель так, чтобы расстояние между
транспортным компьютером и аккумулятором было как можно
короче, и вдали от любых компонентов высоковольтной
системы зажигания.
Электропогрузчики до 60 Вольт
• Для выполнения проводки необходимо использовать
поставляемый в комплекте кабель для электропитания.
• Плавкие предохранители:
- два предохранителя 3AG, 20 A, 250 В, SLO BLO
- один предохранитель 3AG, 1 A, 250 В, SLO BLO.

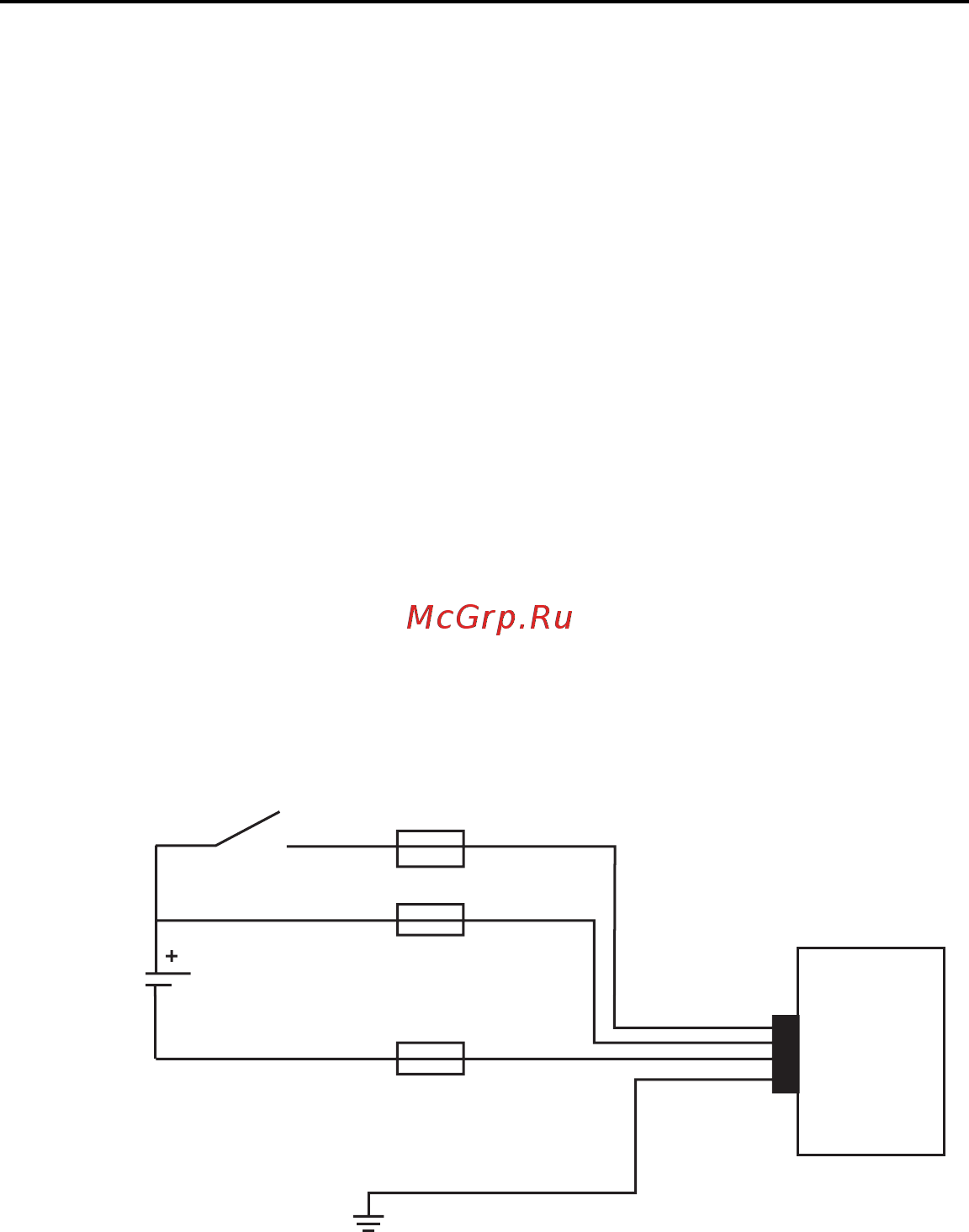

VC5090
Вставка плавкая 20 А
Вставка плавкая 1 A
Выключатель
зажигания
Вставка плавкая 20 А
Заземление шасси
А
ккумулятор
погрузчика
Кабель
питания
25-71919-01
Желтый
Красный
Зеленый
Черный
