1
BENUTZERHANDBUCH

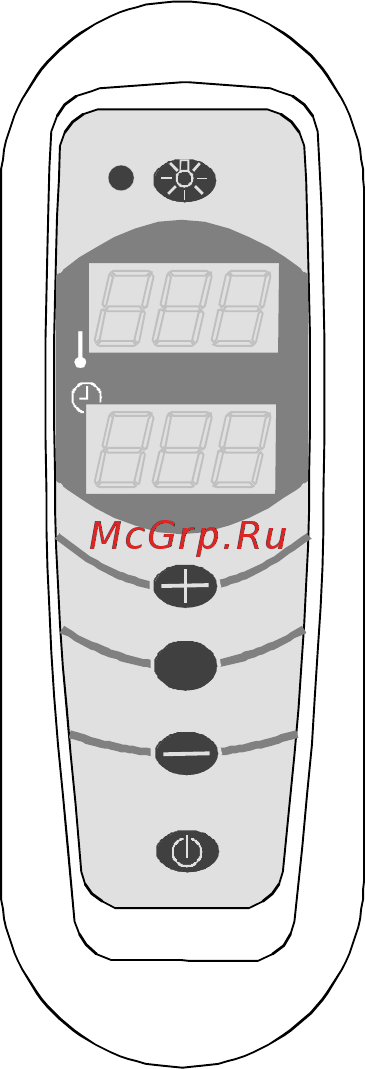

STEUERGERÄT RA 18
Typ 1601 - 18
Allgemeines:
- Das Steuergerät soll neben dem Heizgerät in dem im Handbuch gezeigten Bereich montiert werden.
- Das Steuergerät kann mit den folgenden Heizgerätemodellen benutzt werden:
- 1707 – … – 0405 ( SKSG….DE )
- 1712 – … – 0405 ( SKSG….DE )
- 1712 – … – 040520 ( SKSM….DEW )
- 1116 – … – 0405 ( SKLR….DE )
- 1118 – … – 0405 ( SKLT….DE )
- 1120 – … – 0405 ( SKLW….DE )
- Maximale Aufheizzeit 6 Stunden. Maximale Voreinstellzeit 23 Stunden.
- Einbaumaße beachten.
- Der Anschluss an Heizgerät und Netz darf nur von befugten Personen nach den geltenden elektrotechnischen
Vorschriften ausgeführt werden.
- HINWEIS! Vor dem Einschalten des Heizgeräts kontrollieren, ob der Saunaraum bereit zum Aufheizen ist.
Personen mit körperlichen oder geistigen Beeinträchtigungen, sensorischen Behinderungen oder wenig
Erfahrung und Kenntnis des Gerätebetriebs (z. B. Kinder) sollten das Gerät nur unter Aufsicht oder entsprechend
den Anweisungen einer Person verwenden, die für ihre Sicherheit verantwortlich ist.
Stellen Sie sicher, dass keine Kinder mit dem Saunaheizgerät spielen.
7014393 314 SYRA 30-1
