Монтаж панели управления RA 18

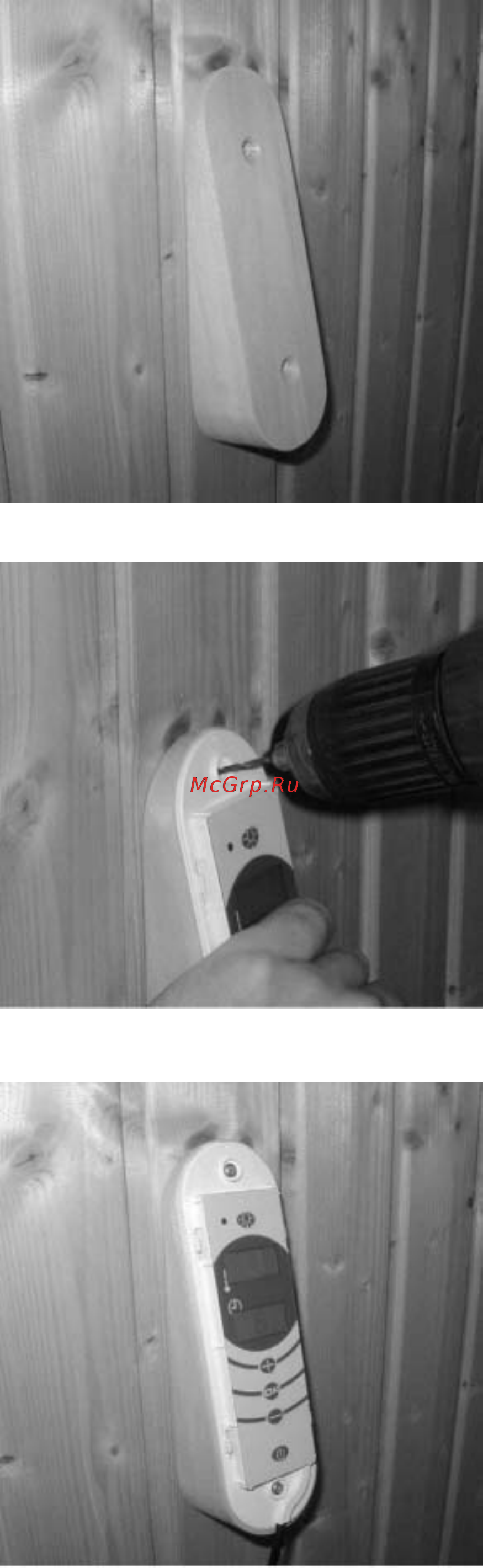

1. Сначала при помощи предоставленных винтов закрепите на
стене деревянное основание. Проверьте, что оно находится
в зоне допустимой установки (подробную инструкцию см. в
руководстве по электрокаменке). При монтаже используйте
строительный уровень, чтобы проверить ровную установку
основания.
2. Правильно установите панель управления на деревянное
основание и в верхней части корпуса просверлите отверстие
диаметром 2 – 3 мм. Глубина отверстия не является
критичной, так как это отверстие предназначено лишь для
того, чтобы легче можно было вкрутить винт в деревянное
основание.
3. Далее при помощи винтов закрепите панель управления на
деревянном основании. Проверьте, что панель управления
ровно прикреплена к деревянному основанию, просверлите
отверстие в нижней части корпуса и закрепите винтами.
