6

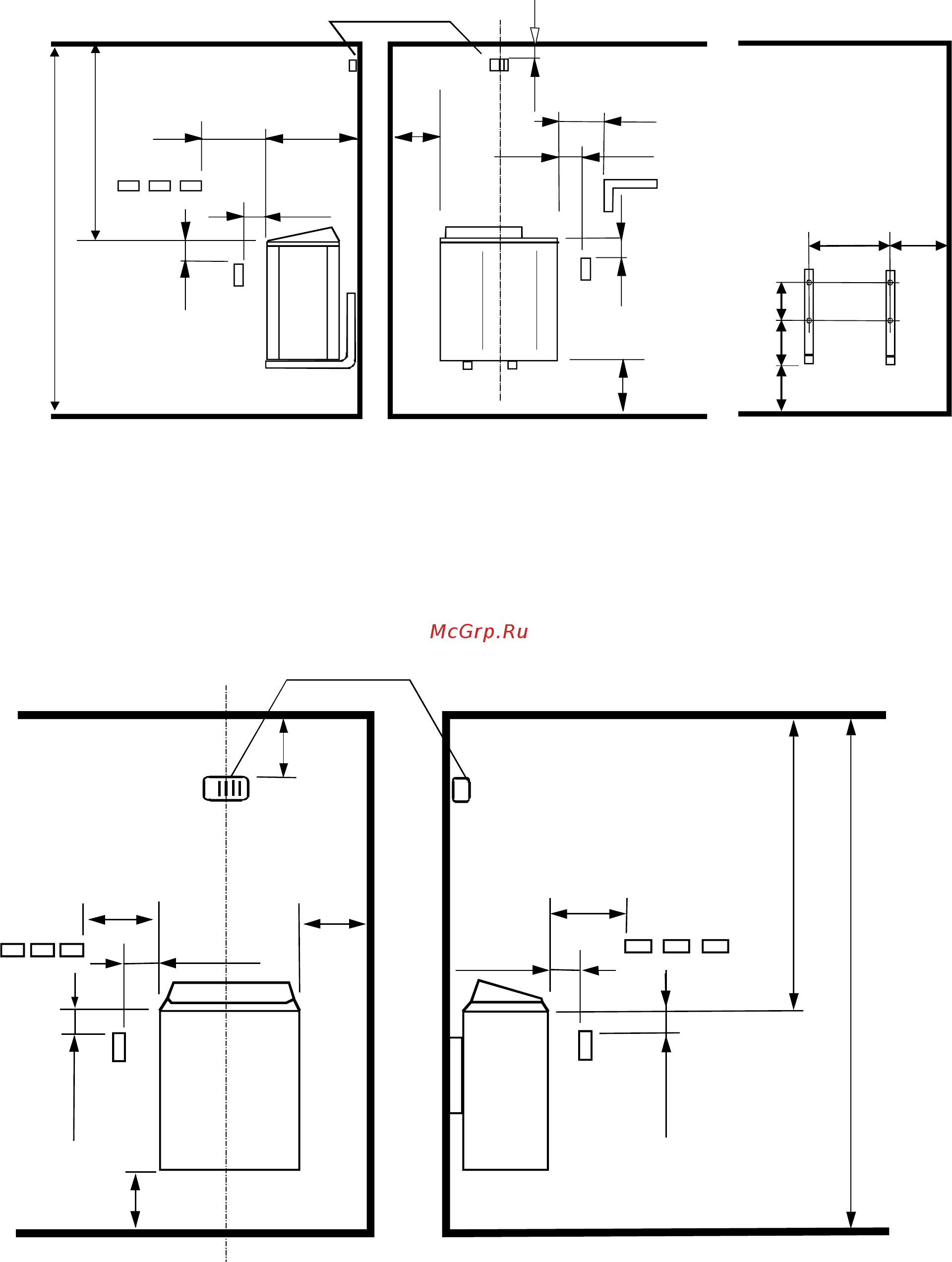

Anduri OLET 19 paigutus erinevate kerisemudelitega:
Anduri paigutus lavaruumi
kerise mudeliga: 1707-…-0405 (SKSG-…-DE)
Andur paigaldatakse kerise keskjoonele
laest 40 mm kaugusele
Toodud vahekaugused on miinimumkaugused, välja arvatud need, mis on tähistatud tärniga *) ja on täpselt kindlaks
määratud. Andur paigaldatakse kerise keskjoonele.
Anduri paigutus lavaruumi
kerise mudeliga: 1712-…-0405 (SKSM-…-DE)
Andur paigaldatakse kerise keskjoonele
1712-…-040520 (SKSM-…-DEW) laest 40 mm kaugusele
K
A
A
D
min 20
min 30
min 20
min 30
F
min 1900
(mm)
40*)
(mm)
Andur OLET 19
Andur OLET 19
*)Kindlaks
määratud
*)Kindlaks
määratud
F
min. mm min. mm
min
30
min
20
D 302
min
20
K
A
A
min
30
H
J
C
284
143 145
40 mm *
)
