1

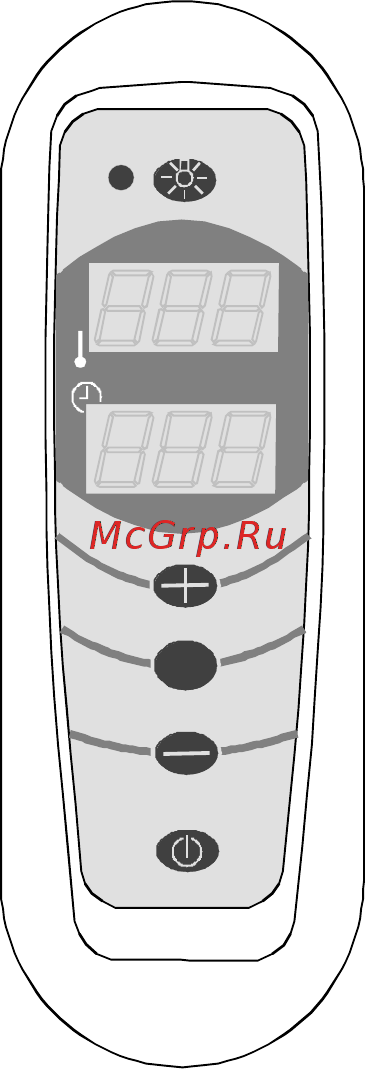

HANDLEIDING
BEDIENINGSPANEEL RA 18
Type 1601 - 18
Algemeen:
- Het bedieningspaneel is bestemd voor installatie naast de kachel, in de zone die in de handleiding wordt
beschreven.
- Het bedieningspaneel is compatibel met de volgende kachelmodellen:
- 1707 – … – 0405 ( SKSG….DE )
- 1712 – … – 0405 ( SKSM….DE )
- 1712 – … – 040520 ( SKSM….DEW )
- 1116 – … – 0405 ( SKLR….DE )
- 1118 – … – 0405 ( SKLT….DE )
- 1120 – … – 0405 ( SKLW….DE )
- Maximale verwarmingstijd 6 uur. Maximale voorinstellingstijd 23 uur.
- Houd u aan de aangegeven installatieafmetingen.
- De aansluiting op de kachel en op het stroomnet mag uitsluitend worden verricht door een persoon die daartoe
bevoegd is volgens de geldende elektriciteitsvoorschriften.
- LET OP! Zorg ervoor dat de saunaruimte gereed is om te worden verwarmd voordat u de kachel inschakelt.
Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke,
zintuiglijke of geestelijke vermogens, of die gebrek aan ervaring of kennis hebben, tenzij iemand die
verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen heeft uitgelegd hoe het apparaat dient te
worden gebruikt.
U dient ervoor te zorgen dat kinderen niet met de saunakachel kunnen spelen.
7014407 314 SYRA 41
OK
