9

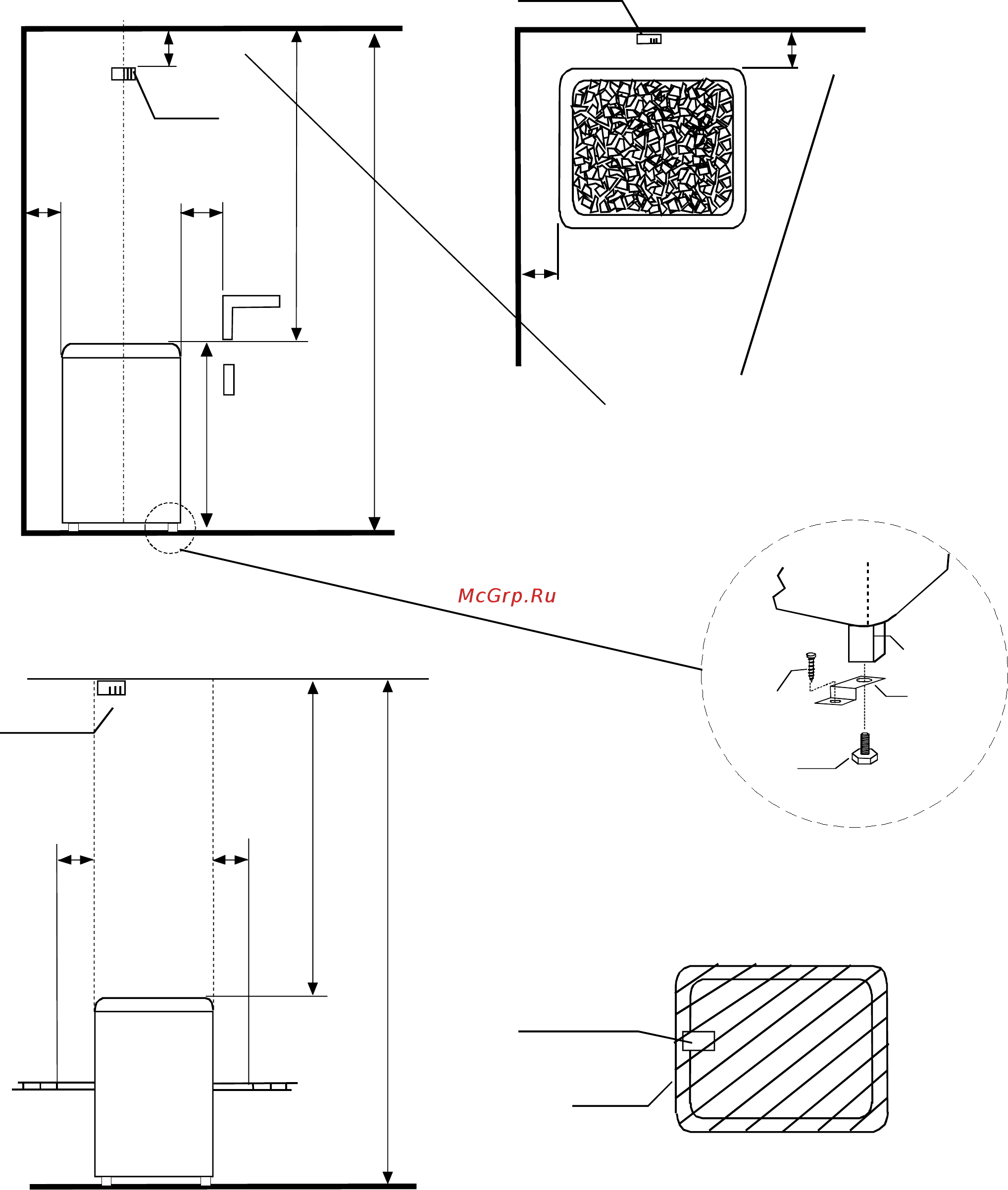

Plaatsing van de sensor in de saunaruimte met
type saunakachel: 1120-…-0405 (SKLW-…-DE)
De sensor wordt op de middellijn van de kachel gemonteerd
40 mm vanaf het plafond
De metingen zijn minimumafstanden (mm)
als er niets anders wordt vermeld
1900
60
mm
60
1140
60*)
60
OLET 19
760
1900
60
mm
60
1140
OLET 19
40*)
OLET 19
Hoek- en wandinstallatie:
Installatie van de
saunakachel op de vloer.
LET OP! Bevestiging van
twee (2) poten
*) LET OP:
Absolute meting
Afbeeldin
De thermostaat moet worden
geïnstalleerd binnen het gestreepte
gebied aan het plafond boven de
saunakachel.
Sensor
OLET 19
Saunakachel
Vloer
Bevestigings-
schroef
Verstelbaar
poot
Metaal
bevestiging
Sauna
kachelpoot
Middeninstallatie:
LET OP! Als
de sauna wordt geïnstalleerd op een afstand van meer dan 60 mm vanaf een
wand of hoek, is de installatiemethode altijd de middeninstallatie. De thermostaat
moet in het plafond worden geïnstalleerd; zie de instructies.
