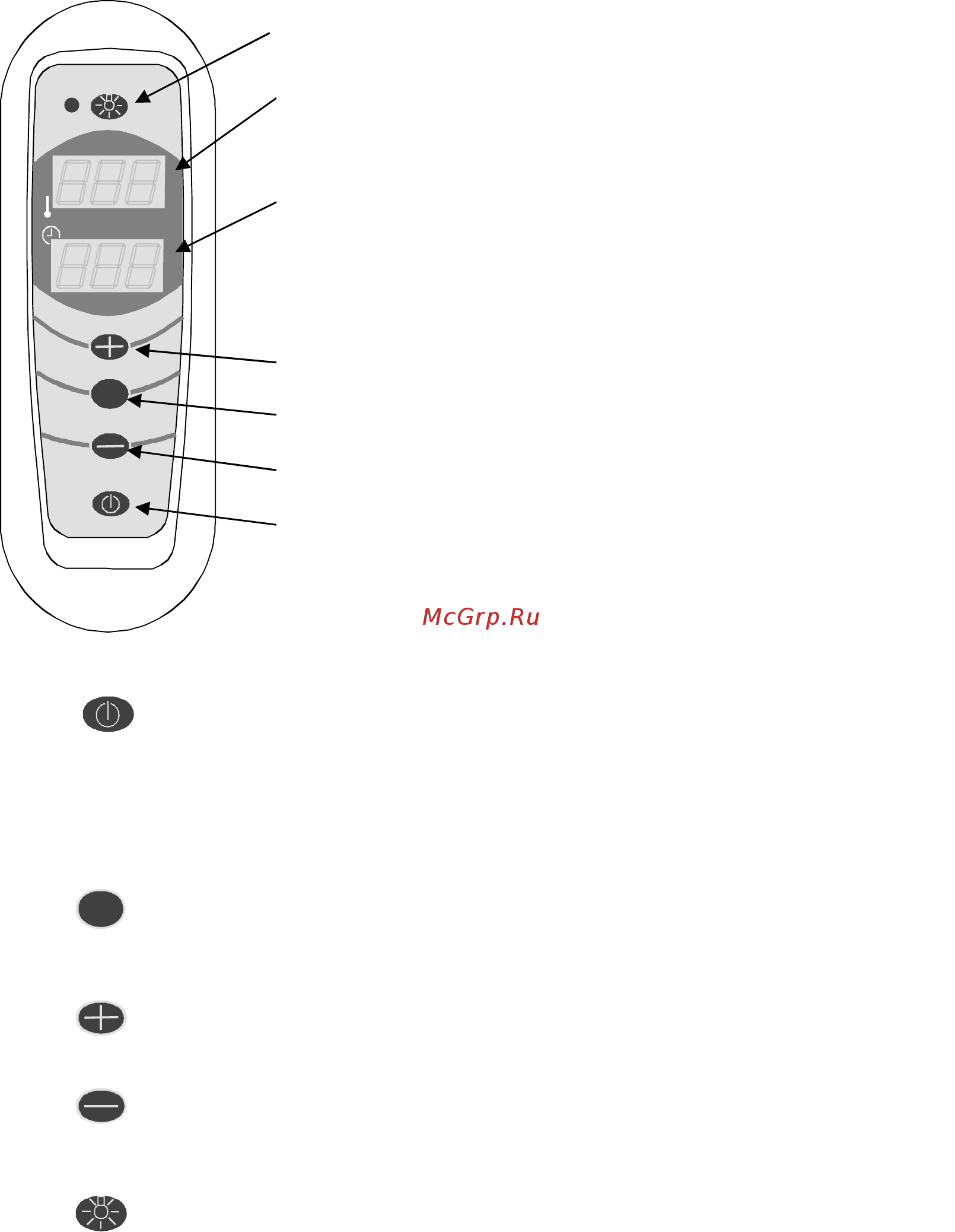

Steuergerät RA 18:
Ein/Aus-Taste:
Zum Ein- und Ausschalten der Funktionen.
Ist das Gerät eingeschaltet, so werden durch Drücken dieser Taste alle Funktionen
und die Anzeige ausgeschaltet.
Wird diese Taste gedrückt, während das Gerät inaktiv ist (Anzeige aus), so werden
die Steuerfunktionen damit eingeschaltet.
OK-Taste:
Bestätigt Änderungen der Einstellungen oder wechselt zur nächsten Einstellung, je
nach Funktionsart.
Plus-Taste:
Schaltet den Wert hoch.
Minus-Taste:
Schaltet den Wert herunter.
Aktiviert ein Relais auf der Schaltplatine. Elektrische Anschlüsse für Beleuchtung
sind mit einem N und einem Licht-Symbol auf der Anschlussleiste markiert, die
Spannung beträgt 230 VAC, max. 100 W. Wenn die Lichter eingeschaltet sind,
leuchtet eine LED neben der Taste auf dem Steuergerät auf.
Funktionszeiten und Funktionseinstellungen:
- Voreinstellzeit 0 ... 23 Stunden
- Funktionszeit 0 ... 6 Stunden
OK
Licht, Saunaraum (Ein / Aus)
Temperaturanzeige
- Gewünschte Temperatur (Einstellungsmodus)
- Ist-Temperatur (Betriebsmodus)
Zeitanzeige
- Voreinstellzeit (Einstellungsmodus)
- Gewünschte Saunazeit (Einstellungsmodus)
- Verbleibende Saunazeit (Betriebsmodus)
- Verbleibende Voreinstellzeit (Voreinstellungsmodus)
Schaltet den Wert hoch.
Änderungen der Einstellungen genehmigen / Heizgerät
starten
Schaltet den Wert herunter.
Steuergerät aktivieren/deaktivieren (Ein/Aus-Taste)
OK
