Juhtimisseadme RA 18 paigaldusjuhend

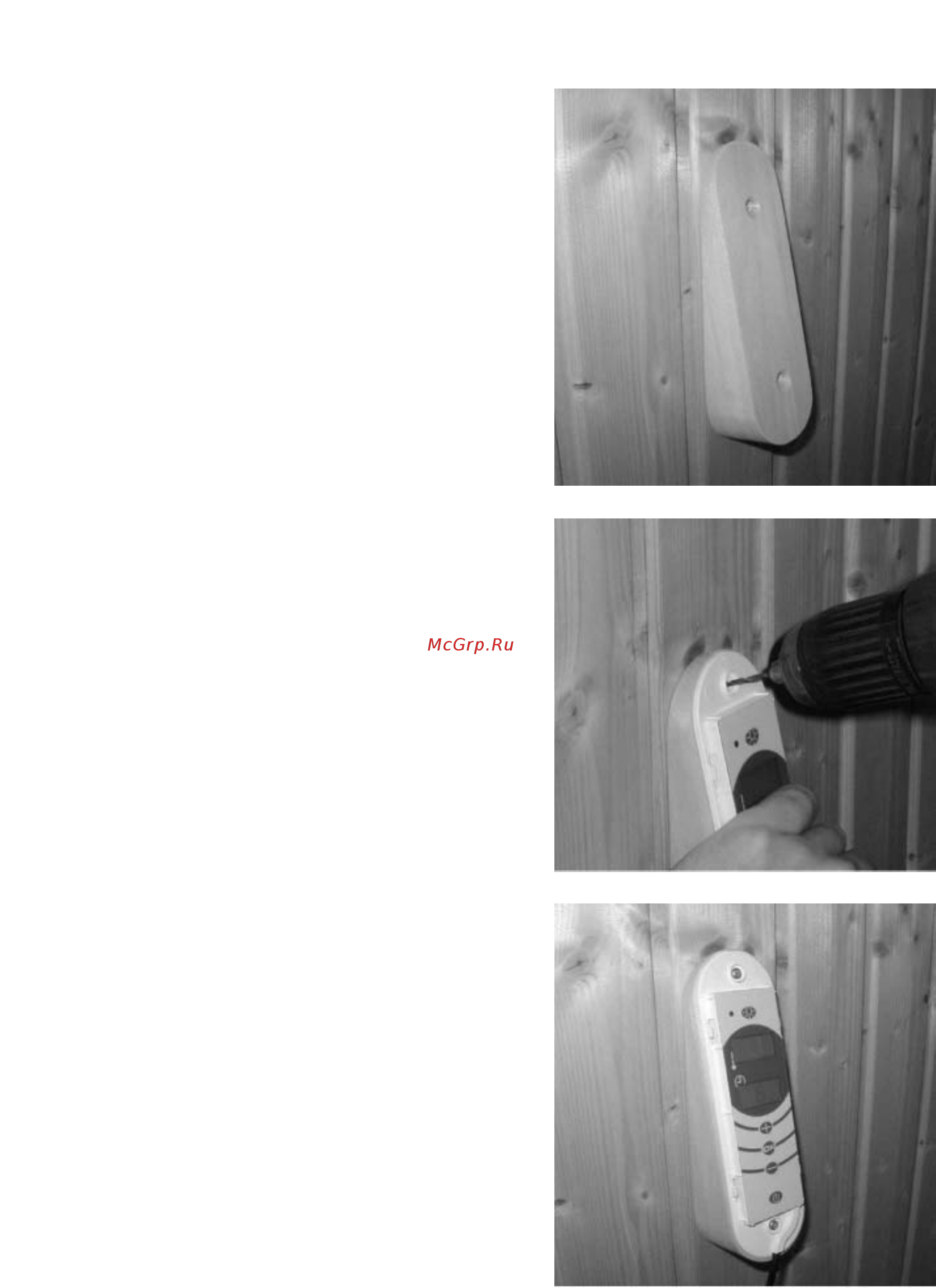

1. Kõigepealt kinnitage komplekti kuuluvate
kruvide abil seinale juhtimisseadme puitalus.
Enne kinnitamist veenduge, et alus jääb lubatud
paigaldustsooni (täpsem instruktsioon leidub
kerise kasutusjuhendis). Aluse õige asendi
ta
g
amiseks kasuta
g
e va
j
adusel loodi.
2. Asetage juhtimisseade võimalikult täpselt
puidust alusele ja puurige ülemise kinnituskruvi
jaoks auk (ø2...3 mm). Augu sügavus ei ole
oluline, sest selle eesmärk on vaid lihtsustada
kruvi keeramist puitalusesse.
3. Kinnitage juhtimisseade kruviga puitalusele.
Kui olete veendunud, et juhtimisseade on
alusel otse, puurige auk ka alumise
kinnituskruvi jaoks ning paigaldage alumine
kinnituskruvi.
