8

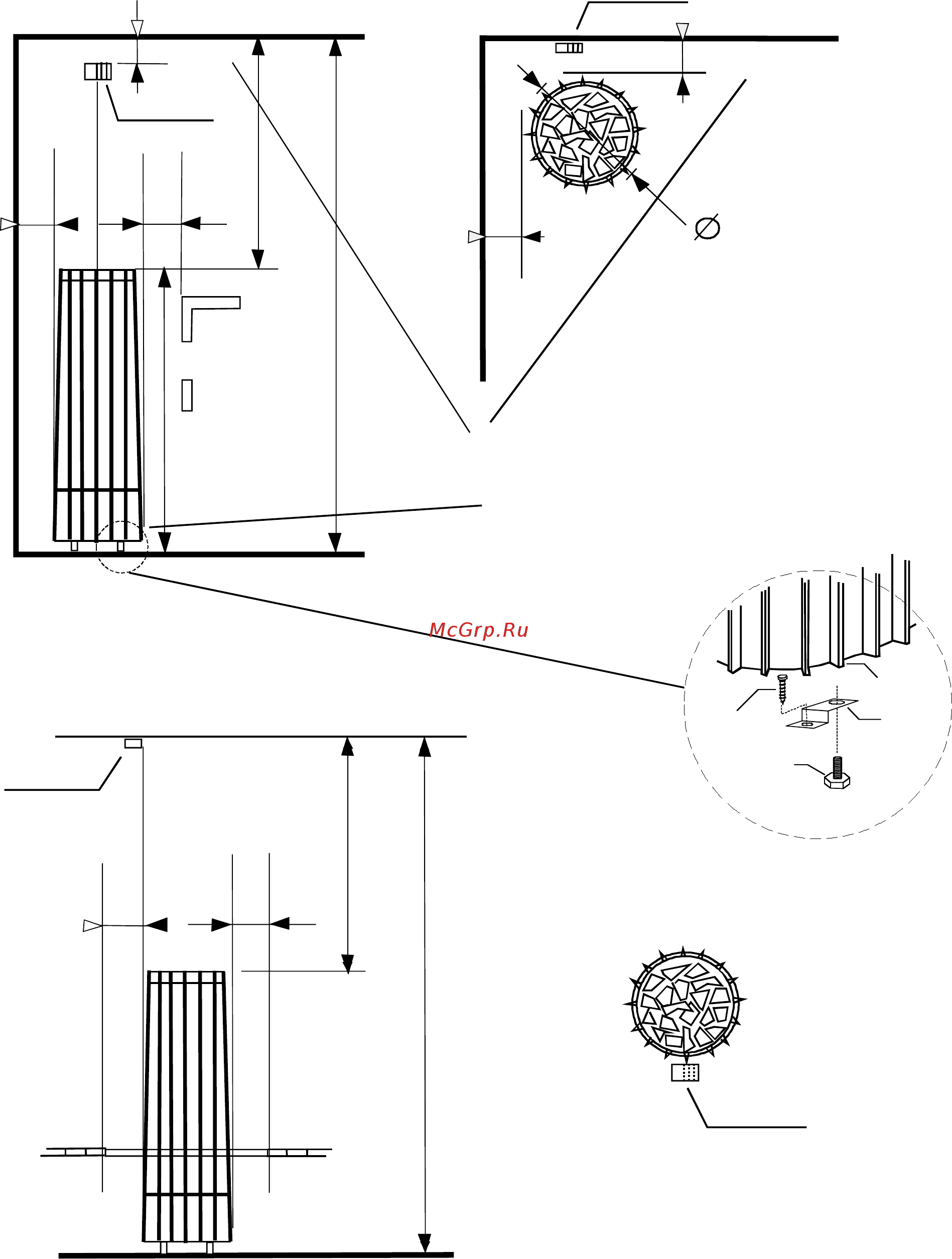

Anduri paigutus lavaruumi kerise mudeliga: 1118-…-0405 (SKLT-…-DE)
Andur paigaldatakse kerise keskjoonele
Minimaalne vahekaugus (mm) 40 mm laest
kui ei ole määratud teisiti.
1900
60
mm
mm
60
770
60
60
40 *)
OLET 19
425 mm
1130
OLET 19
1900
60
mm
60
770
OLET 19
OLET 19
A
D
F
H
A
A
F
H
*)
*)
*)
Kindlaks määratud vahekaugus! (seda ei tohi
suuremaks ega väiksemaks jätta)
Palgaldus nurka ja seinale:
Kerise kinnitamine põranda
külge. TÄHELEPANU Kahe
jala kinnitamine
Paigaldus ruumi keskossa
Reguleerjalg
Kruvi
põrandale
kinnitamiseks
Kerise
jalg
Metallist
ühendusdetail
Ohutuse tagamiseks vajalik vahemik kerise ja seina
vahel.
TÄHELEPANU! Kui keris paigaldatakse seinast või nurgast kaugemale kui 60 mm, on
paigaldusviisiks alati paigaldus ruumi keskossa. Termostaat tuleb juhiseid järgides
kinnitada lakke.
