12
Installatie bedieningspaneel RA 18

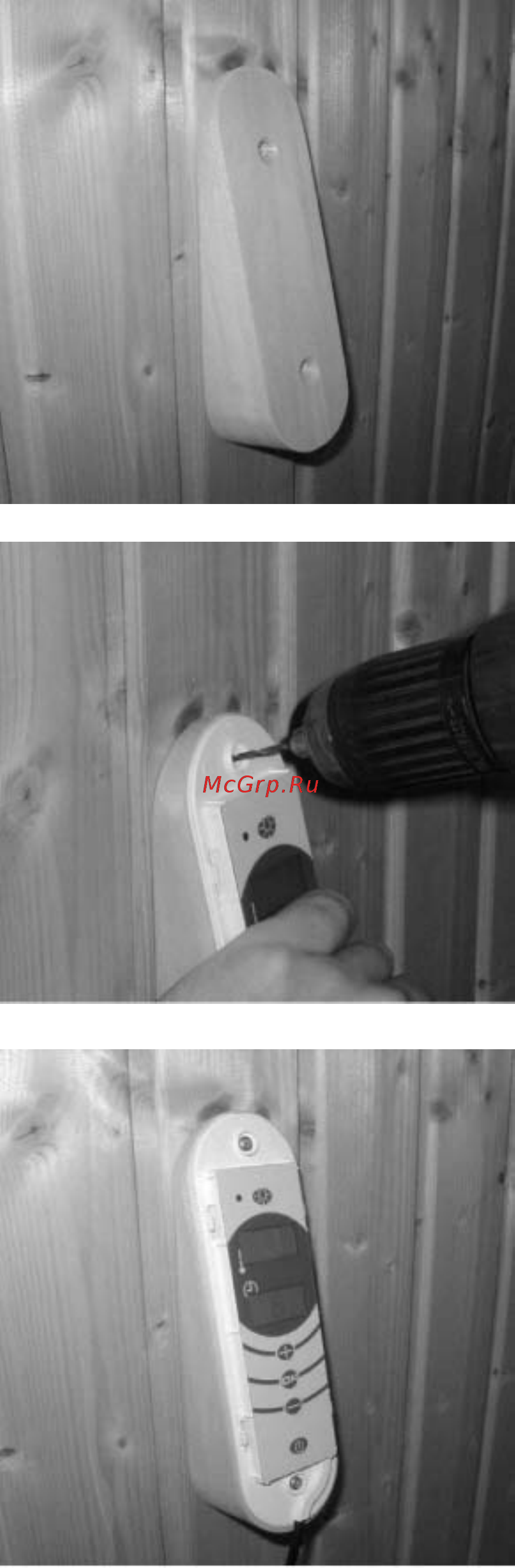

1. Bevestig eerst de houten onderplaat van het
bedieningspaneel aan de wand met de
meegeleverde schroeven. Zorg dat de onderplaat
zich in de toegestane installatiezone bevindt
(zie de handleiding van de saunakachel voor
nadere instructies). Gebruik een waterpas om te
zorgen dat u de plaat recht installeert.
2. Plaats het bedieningspaneel recht op de houten
onderplaat en boor een gat van 2 à 3 mm door
het bovendeel van de behuizing. De precieze
diepte van het gat is niet belangrijk, want het
dient er slechts voor om gemakkelijker een
schroef in de houten onderplaat te kunnen draaien.
3. Vervolgens bevestigt u het bedieningspaneel met
schroeven op de houten onderplaat. Zorg dat het
bedieningspaneel recht staat ten opzichte van de
onderplaat, boor een gat door het onderste deel
van de behuizing en bevestig met schroeven.
