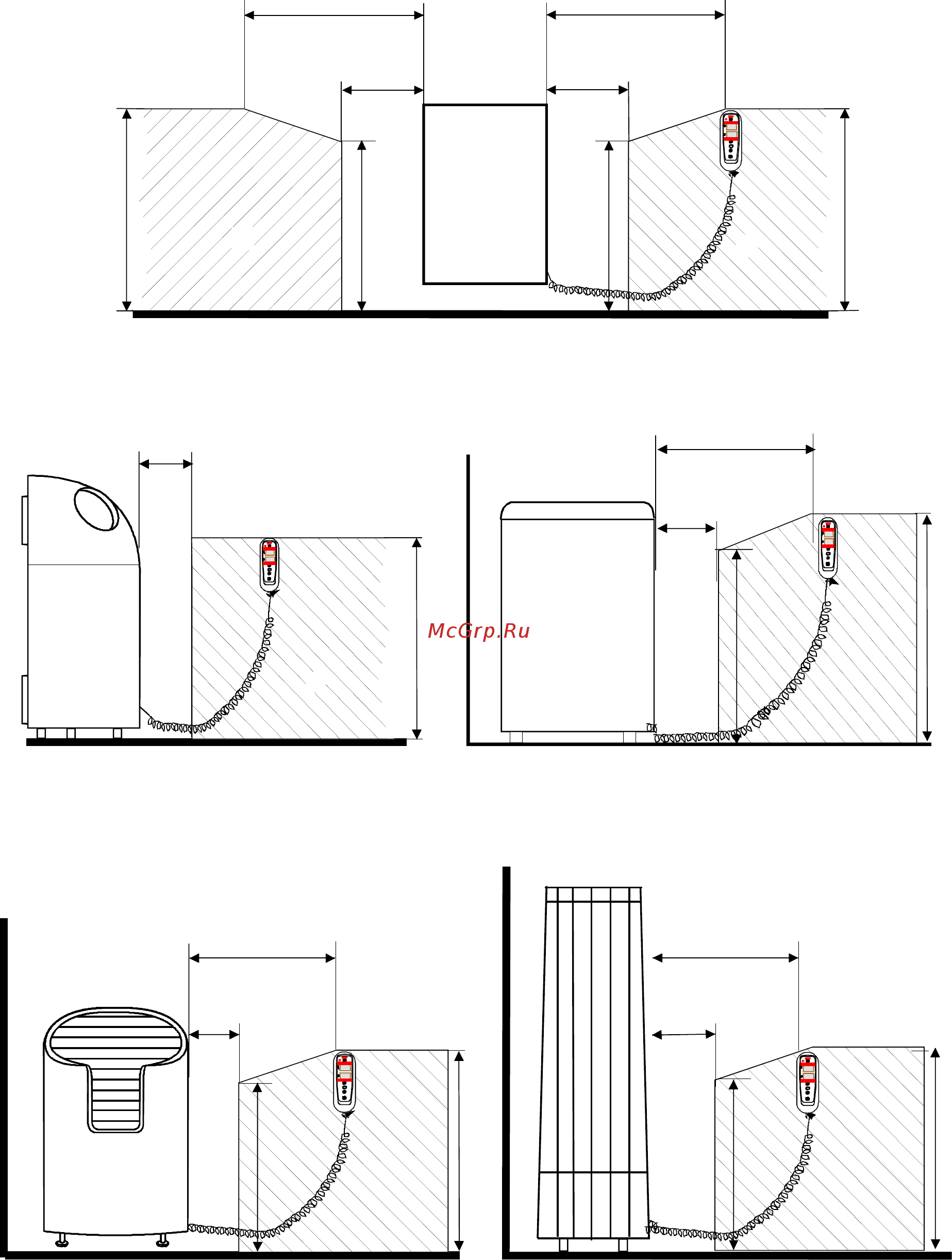

Montage des Steuergeräts mit verschiedenen Typen von Heizgeräten:
Das Steuergerät muss im gestrichelten Bereich (1.) installiert werden.
(Minimale und maximale Maßeinheiten müssen eingehalten werden!)
min 300 mm
max 750 mm
min 600 mm
max 600 mm
1.
min 300 mm
max 750 mm
min 600 mm
max 600 mm
1.
1707 - ... - 0405 (SKSG - ... - DE)
1712 - ... - 0405 (SKSM - ... - DE)
1712 - ... - 040520 (SKSM - ... - DEW)
min 40 mm
max 750 mm
1.
min 300 mm
1.
max 750 mm
min 600 mm
max 600 mm
OK
OK
OK
min 300 mm
1.
max 750 mm
min 600 mm
max 600 mm
OK
min 300 mm
max 600 mm
OK
max 750 mm
min 600 mm
Montage des Steuergeräts im Saunaraum mit
Saunaheizgerättyp:
Montage des Steuergeräts im Saunaraum mit
Saunaheizgerättyp: 1116-…-0405 (SKLR-…_DE)
Montage des Steuergeräts im Saunaraum mit
Saunaheizgerättyp: 1120-…-0405 (SKLW-…_DE)
Montage des Steuergeräts im Saunaraum mit
Saunaheizgerättyp: 1118-…-0405 (SKLT-…_DE)
