Глава 5 Подробное описание параметров
37÷40: Нормально разомкнутый/замкнутый контакт сигнала ввнешней ошибки/внешнего
прерывания
• EH0 — нормально разомкнутый контакт сигнала внешней неисправности / EH1 — нормально зам-
кнутый контакт сигнала внешнего прерывания: данная функция служит для определения команды
внешней неисправности. Если значение установки составляет 3738, то сигнал неисправности
внешнего оборудования может быть подан через контактную панель. После того, как инвертор по-
лучает сигнал о неисправности, он сразу же блокирует выходной контакт и выводит на дисплей код
последней неисправности. После удаления сигнала внешней неисправности необходимо произве-
сти сброс инвертора перед повторным запуском.
РЕКОМЕНДАЦИЯ Нельзя производить сброс инвертора, если сигнал о внешней неисправности
не был передан. P3.00 не влияет на EH0 и EH1, как указано на рисунке 5.18.
• EI0 — нормально разомкнутый контакт сигнала внешней неисправности / EI1 — нормально замкну-
тый контакт сигнала внешнего прерывания: во время работы инвертор блокирует свой выход
на контактной панели и работает на нулевой скорости, когда получает сигнал о внешнем прерыва-
нии. После удаления сигнала инвертор запускается и входит в режим нормальной работы. Смотрите
выше примечание о EH0 и EH1. Схема указана на рисунке 5.19.

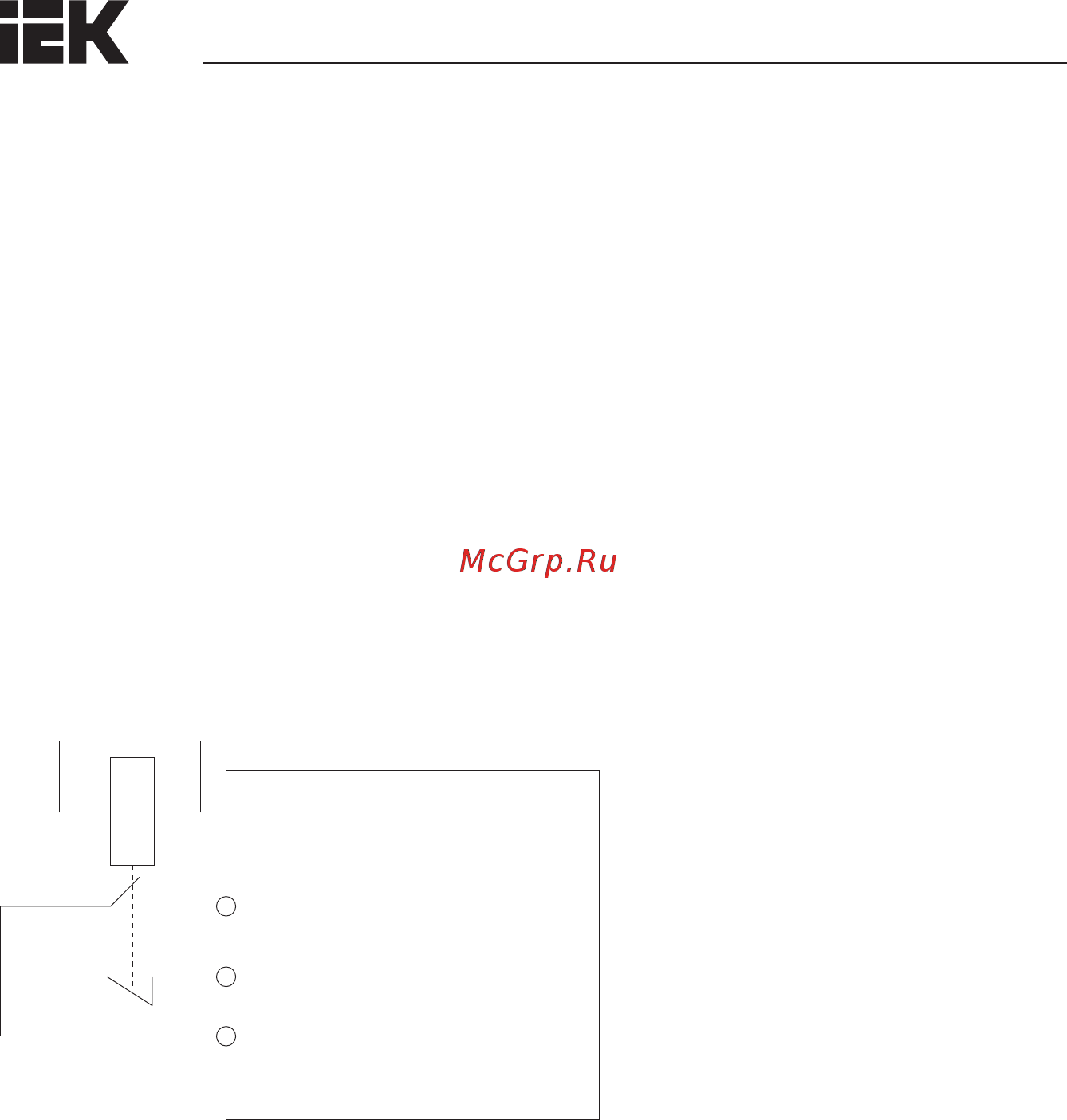

KM
Xj (вход сигнала внешней
неисправности / сигнала
внешнего прерывания)
Xi (вход сигнала внешней
неисправности /внешнего
прерывания)
Реле сигнализации
неисправности
COM
Рисунок 5.19 – Нормально разомкнутый / нормально замкнутый контакт
41: Режим торможения постоянным током в остановленном состоянии
Для осуществления торможения постоянным током в системе в состоянии остановки
с целью предотвращения движения используется цифровой вход.
42÷44: Управление контактной панелью при помощи ПЛК
Запуск ПЛК в работу: простое действие ПЛК. Замените установку частоты 1 на ПЛК. Анало-
гичным является пуск сигнала запуска в работу ПИД-регулятора. При использовании источ-
ника 2 для установки частоты функция запуска ПЛК неактивна.
