20
Глава 2 Установка и подключение
2.5 Подключение преобразователя
для базового режима работы

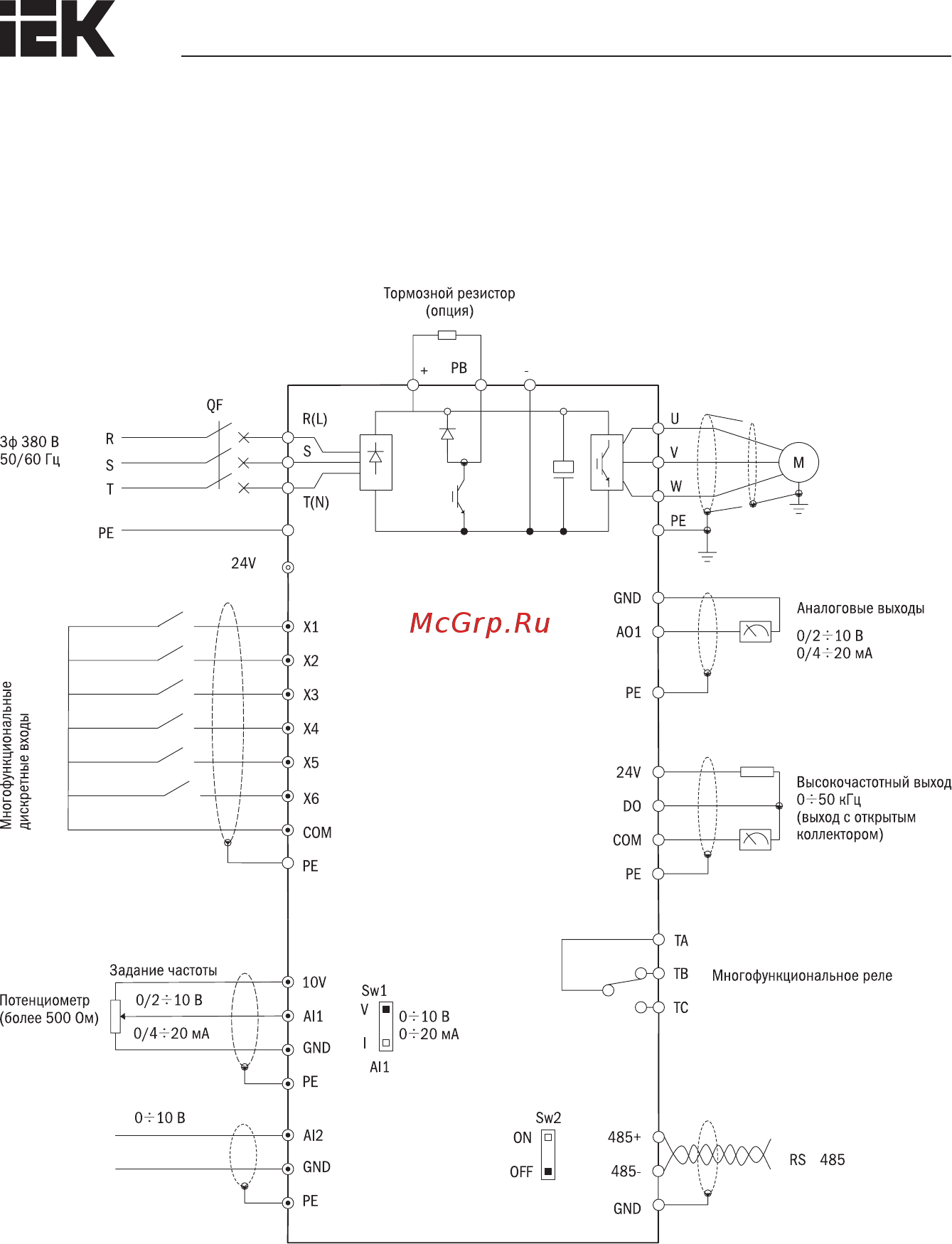

Рисунок 2.18 – Схема соединений платы управления
