72
Глава 5 Подробное описание параметров
• Р0.09 ОСНОВНАЯ ЧАСТОТА
№ Наименование функции Настройки По умолчанию
Р0.09 Основная частота Низкочастотный режим:
0,10÷400,0 Гц
Высокочастотный режим
(резервный): 0,1÷1000 Гц
Низкочастотный режим:
50,00 Гц
Высокочастотный режим
(резервный): 50,0 Гц
• Р0.10 МАКСИМАЛЬНАЯ ВЫХОДНАЯ ЧАСТОТА
№ Наименование функции Настройки По умолчанию
Р0.10 Максимальная выходная частота Низкочастотный режим: мaкс.
[50,00 Гц, верхнее пороговое
значение частоты, заданная частота,
многоступенчатый режим регу-
лировки частоты, частота скачка]
— 400,0 Гц
Высокочастотный режим
(резервный): мaкс. [50,0 Гц,
верхнее пороговое значение
частоты, заданная частота, много-
ступенчатый режим регулировки
частоты, частота скачка] — 1000 Гц
Низкочастотный режим:
50,00 Гц
Высокочастотный режим
(резервный): 50,0 Гц
ПРИМЕЧАНИЯ
• Основная частота F
BASE
представляет собой минимальную выходную частоту, когда выходное напряжение
преобразователя частоты равно номинальному напряжению U
n
. Используется в качестве ориентира при
управлении частотой. Как правило, номинальная частота двигателя используется в качестве значения
параметра основной частоты. В общем случае величина F
BASE
выбирается в соответствии
с номинальной частотой двигателя. В особых случаях она может быть установлена в соответствии
с эксплуатационными требованиями, но при этом следует соблюдать соответствие V/F-характеристике
нагрузки двигателя и заводским параметрам на выходе двигателя, как показано на рис. 5.1.
• Максимальная частота F
MAX
является максимально допустимой частотой на выходе преобразователя.
Если уставка превышает номинальное значение для привода, это может привести к повреждению
двигателя и механического оборудования.
Выходное напряжение (В)
Выходная
частота (Гц)
Основная
частота
Максимальная
выходная частота
Н
оминальное
напряжение

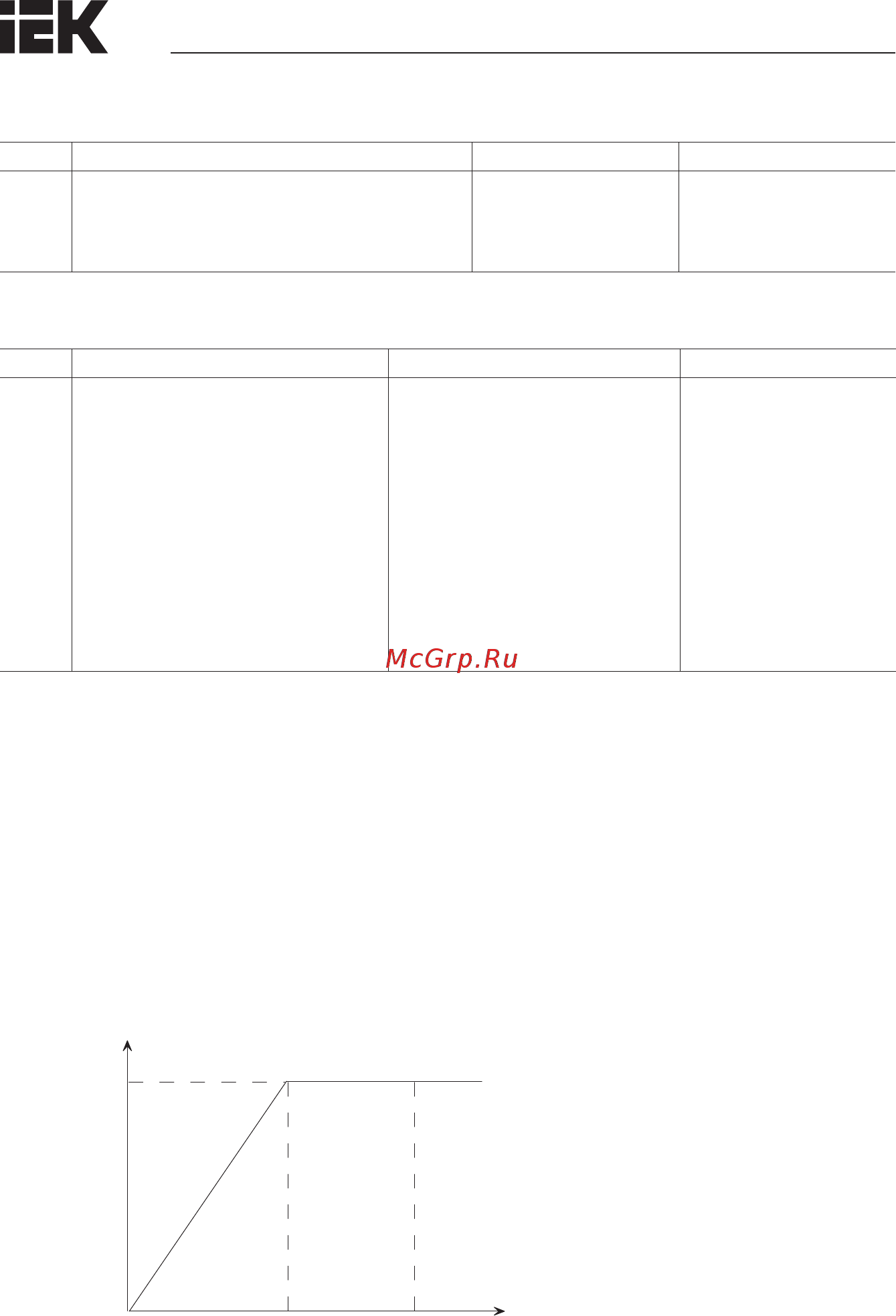

Рисунок 5.1 – Соотношение между выходной частотой и выходным напряжением
