113
Глава 5 Подробное описание параметров
• P3.29 ЗАДЕРЖКА СИГНАЛА ДОСТИЖЕНИЯ ВЕРХНЕГО ПРЕДЕЛА ЧАСТОТЫ
№ Наименование функции Настройки По умолчанию
P3.29 Задержка сигнала достижения верхнего предела
частоты
0,0÷100,0 с 0,0 с
• P3.30 ЗАДЕРЖКА СИГНАЛА ДОСТИЖЕНИЯ НИЖНЕГО ПРЕДЕЛА ЧАСТОТЫ
№ Наименование функции Настройки По умолчанию
P3.30 Задержка сигнала достижения нижнего предела
частоты
0,0÷100,0 с 0,0 с
ПРИМЕЧАНИЕ Эти две функции активируются при настройке выходного сигнала DO и реле 1
в опции P3.19 — P3.25 как «верхний предел частоты FDTH» или «нижний предел
частоты FDTL».
Обычно эти две функции устанавливаются с целью предотвращения колебаний нагрузки
и нестабильности сигнала при переключении между частотой в сети и переменной частотой
инвертора при использовании многоступенчатых двигателей, как показано
на рисунке 5.23.
Рабочая частота (Гц)
Верхнее
значение
частоты
FDTH
Врем
я
FDTL
Нижнее
значение
частоты
FDTH Время задержки
EDTL Время задержи

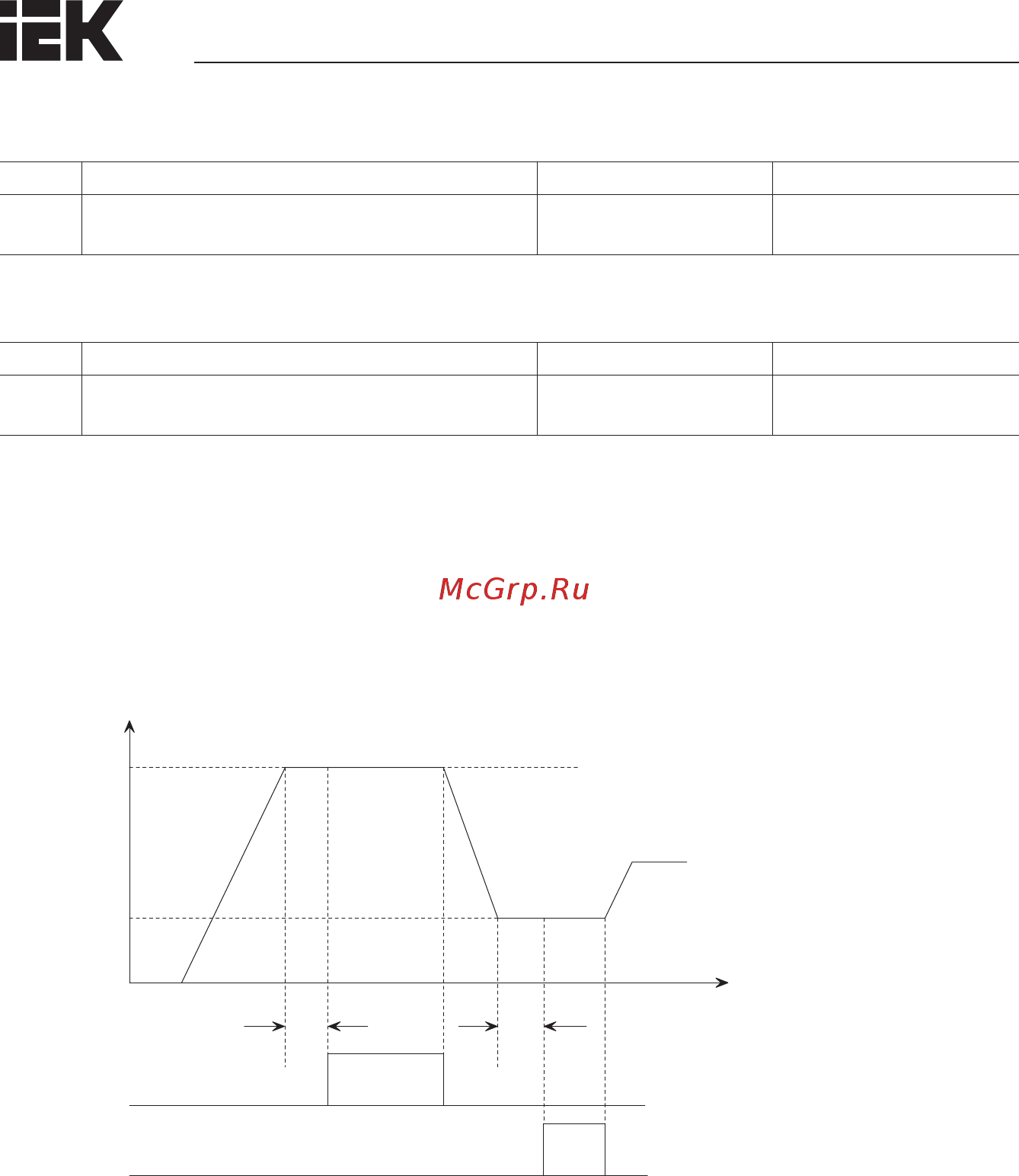

Рисунок 5.23 – Верхнее значение частоты принимаемого сигнала FDTH / нижнее значение частоты при-
нимаемого сигнала FDTL
