11
Глава 2 Установка и подключение

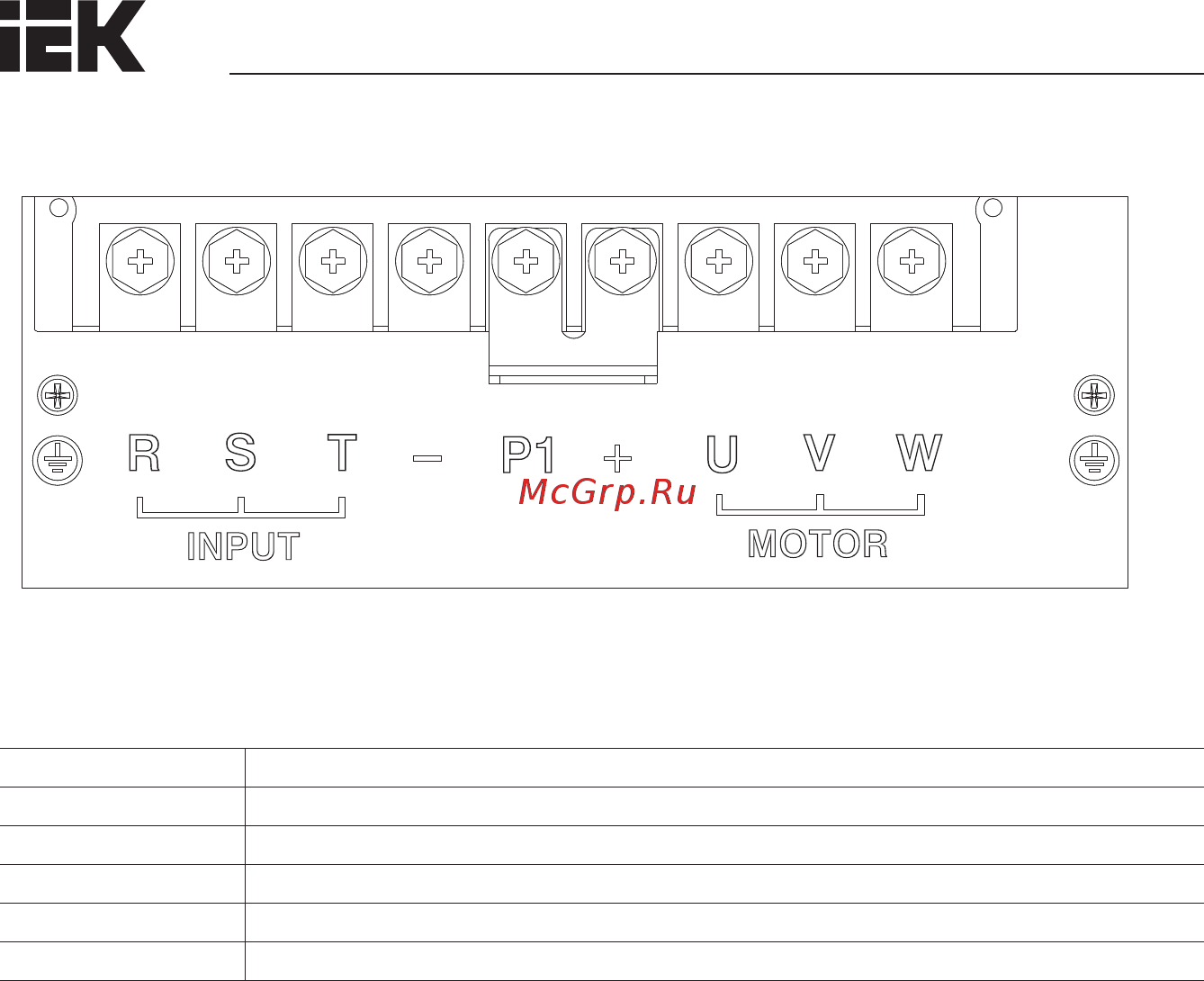

Рисунок 2.8 – Подключение клемм силовых цепей 37÷500 кВт
Таблица 2.1 – Расшифровка клемм силовой цепи
Клеммы Наименование клеммы и назначение
R, S, T Подключение питания 380 АС
+, PB Клеммы для подключения внешнего тормозного резистора
— Выходная клемма отрицательной шины постоянного тока
U, V, W Клеммы подключения электродвигателя
PE Защитные клеммы заземления
