Глава 5 Подробное описание параметров
• Р2.11 ЧАСТОТА СКАЧКА 3
№ Наименование функции Настройки По умолчанию
Р2.11 Частота скачка 3 0,00 — максимальное
значение частоты
0,00 Гц
• Р2.12 ПОЛОСА ПРОПУСКАНИЯ ЧАСТОТ СКАЧКА 3
№ Наименование функции Настройки По умолчанию
Р2.12 Полоса пропускания частот скачка 3 0÷ 15,00 Гц 0,00 Гц
ПРИМЕЧАНИЯ Для того чтобы при настройке частоты преобразователя избежать прохождения
точки резонансной частоты для механической нагрузки, заданная частота преоб-
разователя может быть выставлена так, чтобы колебаться вокруг некоего значения
частоты. Рабочая частота, соответствующая резонансной частоте, равна значению
частоты скачка, как показано на рисунке 5.14.
Сигнал заданной частоты
Опорная частота
Полоса
пропускания
частот скачка
Частота
скачка 1
Частота
скачка 2
Частота
скачка 3
Полоса
пропускания
частот скачка
Полоса
пропускания
частот скачка

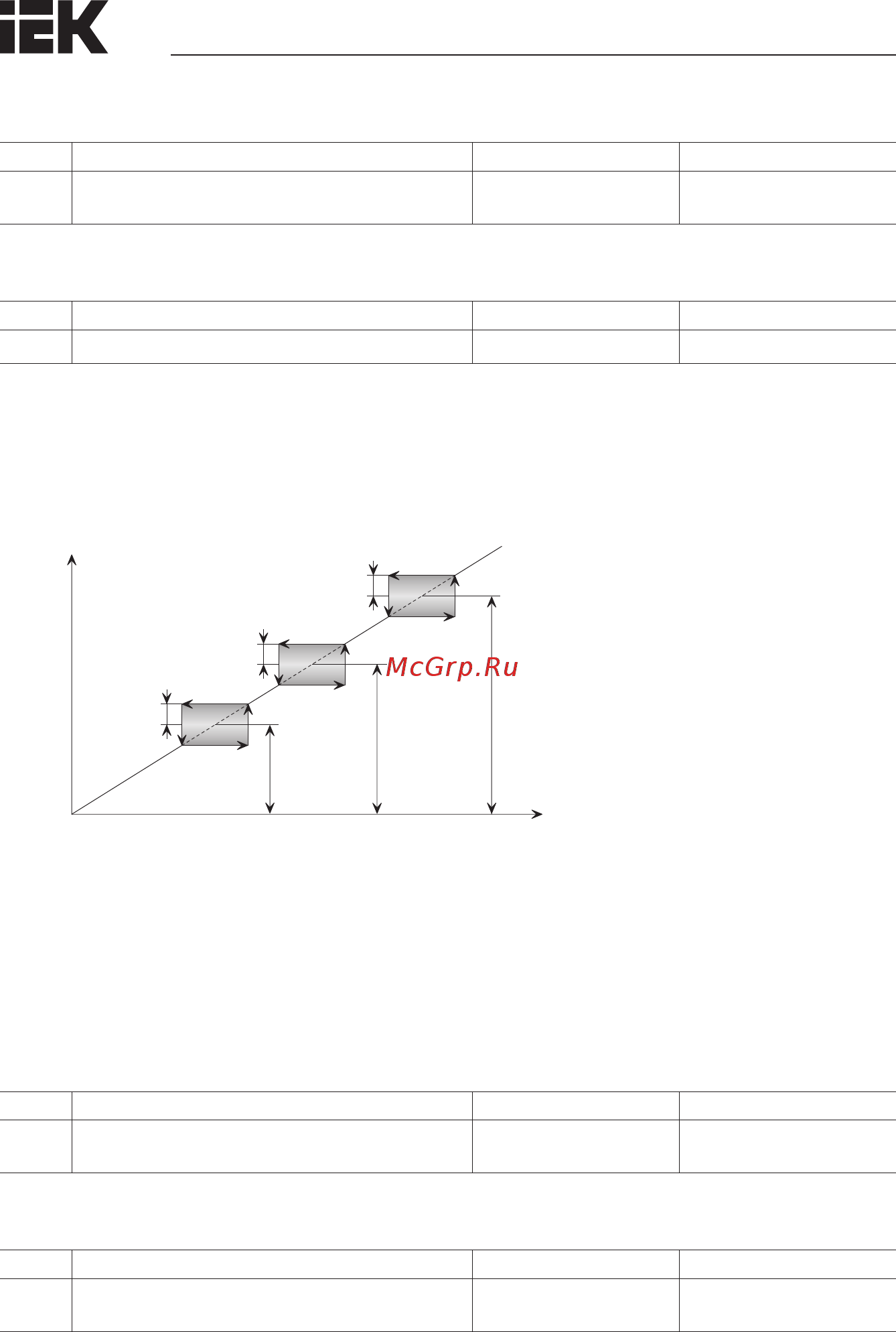

Рисунок 5.14 – Частота скачка
Через настройки преобразователя можно задать значения трех точек частоты скачка, при-
чем полоса пропускания частот скачка может как перекрывать, так и включать эти значе-
ния. В случае перекрытия диапазон расширяется. Когда все три значения частоты скачка
выставлены на 0,00 Гц, функция скачка будет отключена.
• Р2.13 ЗНАЧЕНИЕ ЧАСТОТЫ ПРИ МНОГОСТУПЕНЧАТОМ РЕЖИМЕ 1
№ Наименование функции Настройки По умолчанию
Р2.13 Значение частоты при многоступенчатом режиме 1 0,00 — максимальное
значение частоты
5,00 Гц
• Р2.14 ЗНАЧЕНИЕ ЧАСТОТЫ ПРИ МНОГОСТУПЕНЧАТОМ РЕЖИМЕ 2
№ Наименование функции Настройки По умолчанию
Р2.14 Значение частоты при многоступенчатом режиме 2 0,00 — максимальное
значение частоты
8,00 Гц
