Глава 2 Установка и подключение
2.4 Подключение цепи управления
2.4.1 Назначение клемм цепей управления
АI1 АI2 10V X1 X2 X3 X4 X5 TBX6
PE A0 GND COM 24V DO TC485+ 485-
TA

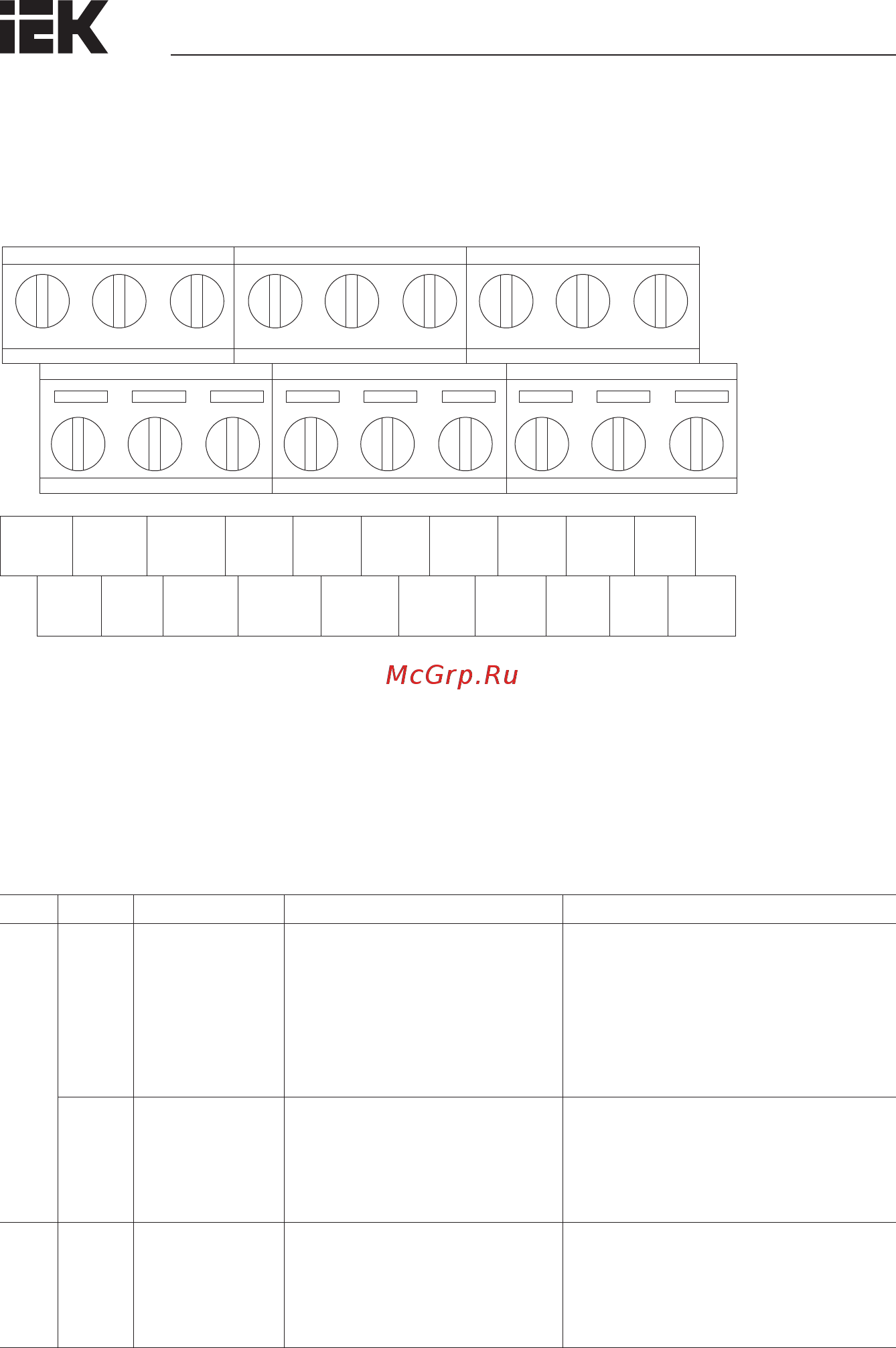

Рисунок 2.10 – Конфигурация клемм платы управления
Чтобы избежать влияния помех и ослабления сигнала управления, длина кабеля цепи
управления должна быть не более 50 м и находиться на расстоянии более 30 см от кабеля
электропитания. Не допускайте запараллеливания провода в цепи управления и провода
питания. Попробуйте использовать экранированную витую пару (STP) для согласования
аналогового входного и выходного сигнала.
Таблица 2.2 – Назначение клемм цепей управления
Тип Клеммы Название Функция Параметры
Аналоговые входа
AI1 Аналоговый
вход 1
Ввод напряжения/тока. Напря-
жение/ток выбираются с помощью
переключателя SW1. Диапазон
заводских настроек входного
напряжения представлен в
инструкции, код функции
P4.00—P4.05
Диапазон входных сигналов AI1 0÷10 В
или 0/4÷20 мА. Входное сопротивление
30 кОм во время подачи сигнала напря-
жения. Входное сопротивление 250 Ом
во время подачи сигнала тока. Базовое
заземление: GND
AI2 Аналоговый
вход 2
Ввод напряжения.
Диапазон заводских настроек
входного напряжения представлен
в инструкции, код функции
P4.06—P4.10
Диапазон входного сигнала АI2 0÷10 В.
(входное сопротивление 30 кОм).
Клемма заземления: GND
Аналоговый
выход
AO Аналоговый
выход
Обеспечивает аналоговый выход
по напряжению и току, представ-
ляет собой 14 типов сигналов.
Представлены в инструкции, код
функции P4.21
Диапазон выходного напряжения: 0÷10 В,
0 и 4÷20 мА. Базовое заземление: GND
