Глава 5 Подробное описание параметров
2. Если время замедления в толчковом режиме = 0, это означает работу по инерции до останова,
но при толчковом режиме происходит срабатывание на клемму команды торможения постоянным
током; при этом время замедления соответствует режиму параметра 4 для P2.33.
3. Толчковый режим можно регулировать с помощью кнопочной панели или клемм.
• Р2.03 ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ МЕЖДУ ПРЯМЫМ ХОДОМ И РЕВЕРСОМ
№ Наименование функции Настройки По умолчанию
Р2.03 Время переключения между прямым ходом и
реверсом
0,0÷3600 с 0,0 с
ПРИМЕЧАНИЕ Время переключения соответствует времени перехода на нулевой частоте, когда
в преобразователе происходит переключение направления вращения, как пока-
зано на рисунке 5.11 (см. t1).
Рабочая частота (Гц)
Врем
я
t
1

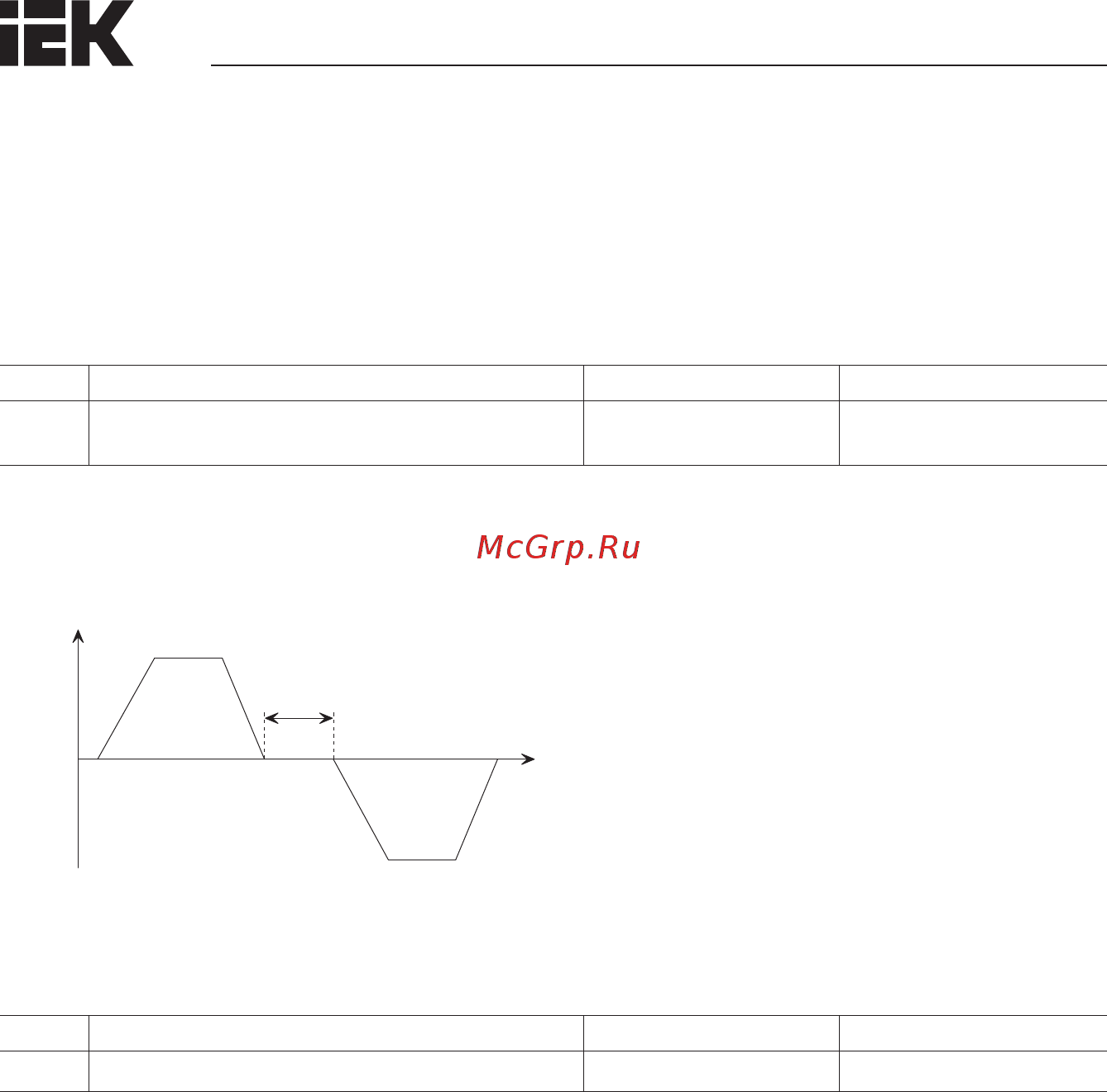

Рисунок 5.11 – Время переключения между командами ПРЯМОЙ ХОД/РЕВЕРС
• Р2.04 РЕЖИМ РАБОТЫ НА НИЖНЕМ ПРЕДЕЛЕ ЧАСТОТЫ
№ Наименование функции Настройки По умолчанию
Р2.04 Режим работы на нижнем пределе частоты 0÷3 0
0: Работа на нижнем пределе частоты
1: Работа при нулевой частоте
2: Останов
3: Резерв
ПРИМЕЧАНИЯ
• Вариант 0: когда значение заданной частоты ниже, чем нижний предел частоты, преобразователь
будет работать на частоте нижнего предела частоты вместо заданной частоты, как показано на
рисунке 5.12.
