Глава 3 Эксплуатация
3.2.3 Последовательность действий при работе с клавиатурой
Ниже показаны примеры управления преобразователем с помощью клавиатуры.
Дисплей 50.00 50.00 50.0045.00 1440 1440 1000
0.00 50.00 49.99 49.50 40.00 0.00
Частота
выходного
сигнала
Поверните
цифровой
шифратор влево –
клавиатура
автоматически
переключится
в режим регулировки
частоты. Индикатор Гц
начнет мигать.
А объектом
мониторинга
будет регулировка
частоты.
Однократный
поворот влево
уменьшит
задаваемую
частоту на 0,01 Гц.
Дальнейший
поворот может
увеличить длину
шага уменьшения
до 0,10 Гц,
задаваемая частота
может уменьшиться
на 0,10 Гц
за один прием.
Максималь
ная
длина шага
может
достигать
1 Гц.
Нажмите клавишу
«Ввод» для
сохранения
необходимого
значения.
Прекратите
поворот
3 секунды спустя
клавиатура
автоматически
вернется
в исходное
состояние
мониторинга
объекта.
Вид
индикатора
Действие
клавиши
Действие
клавиши
- - - -
Выходная
частота до
компенсации
Выходной
ток
Актуальная
выходная
частота
Заданная
частота
Частота
вращения
двигателя
Заданная
частота
вращения
Показания
датчика
Статус
клемм

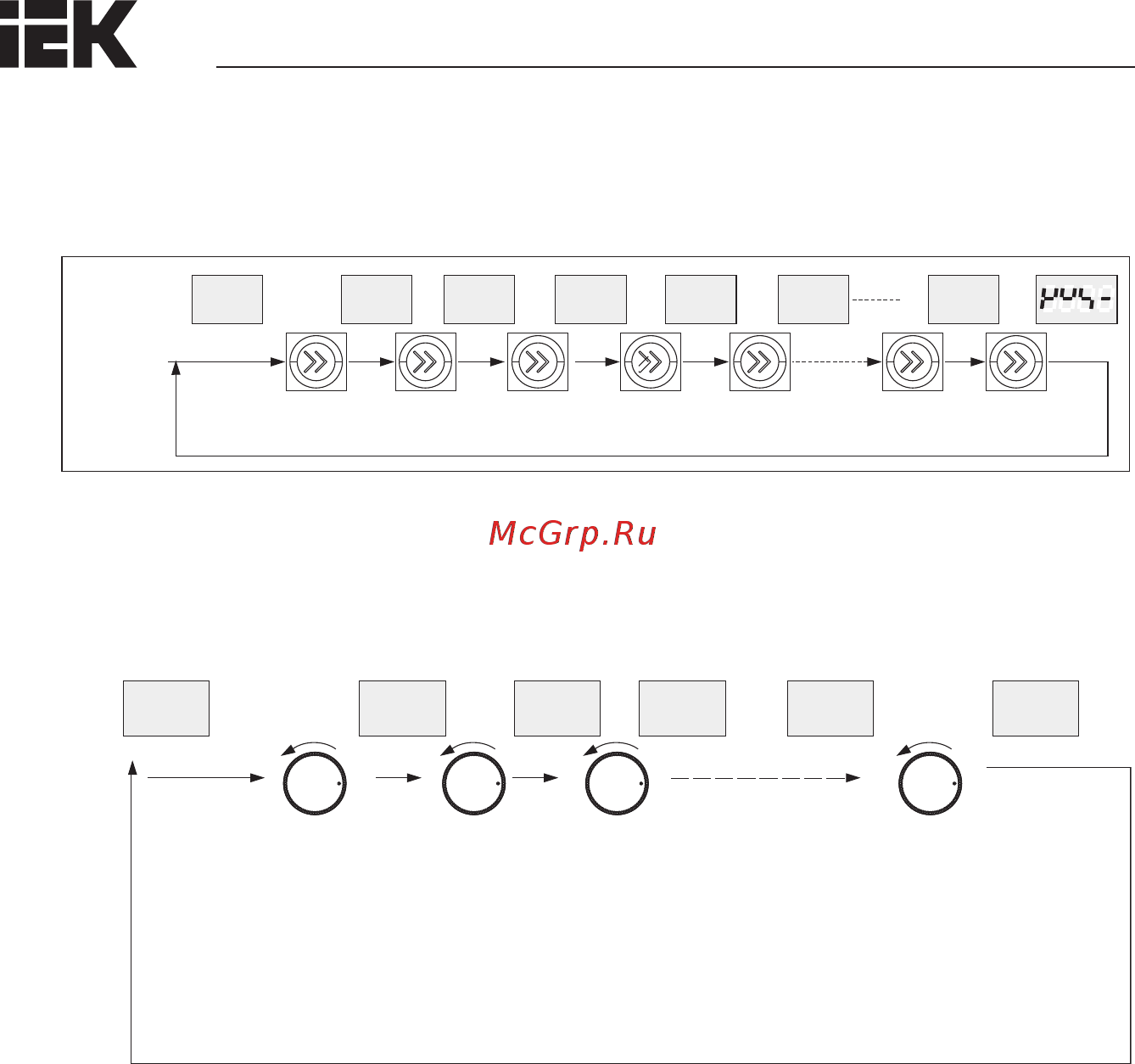

Рисунок 3.3 – Работа индикации параметров в состоянии ПУСК/СТОП
Регулировка частоты при обычном ходе (пример: изменение заданной частоты с 50,00 Гц
на 40,00 Гц):
Дисплей 50.00 50.00 50.0045.00 1440 1440 1000
0.00 50.00 49.99 49.50 40.00 0.00
Частота
выходного
сигнала
Поверните
цифровой
шифратор влево –
клавиатура
автоматически
переключится
в режим регулировки
частоты. Индикатор Гц
начнет мигать.
А объектом
мониторинга
будет регулировка
частоты.
Однократный
поворот влево
уменьшит
задаваемую
частоту на 0,01 Гц.
Дальнейший
поворот может
увеличить длину
шага уменьшения
до 0,10 Гц,
задаваемая частота
может уменьшиться
на 0,10 Гц
за один прием.
Максимальная
длина шага
может
достигать
1 Гц.
Нажмите клавишу
«Ввод» для
сохранения
необходимого
значения.
Прекратите
поворот
3 секунды спустя
клавиатура
автоматически
вернется
в исходное
состояние
мониторинга
объекта.
В
ид
индикатора
Действие
клавиши
Действие
клавиши
- - - -
Выходная
частота до
компенсации
Выходной
ток
Актуальная
выходная
частота
Заданная
частота
Частота
вращения
двигателя
Заданная
частота
вращения
Показания
датчика
Статус
клемм
Рисунок 3.4 – Блок-Рисунок задания частоты
Этот метод используется для настройки параметров частоты, при этом начальное состояние
дисплея может быть любым.
Если экран контроля используется для задания скорости и дискретной установки аналого-
вого ПИД, эти параметры могут быть изменены и отображены напрямую при поворачива-
нии кнопки.
