108
Глава 5 Подробное описание параметров

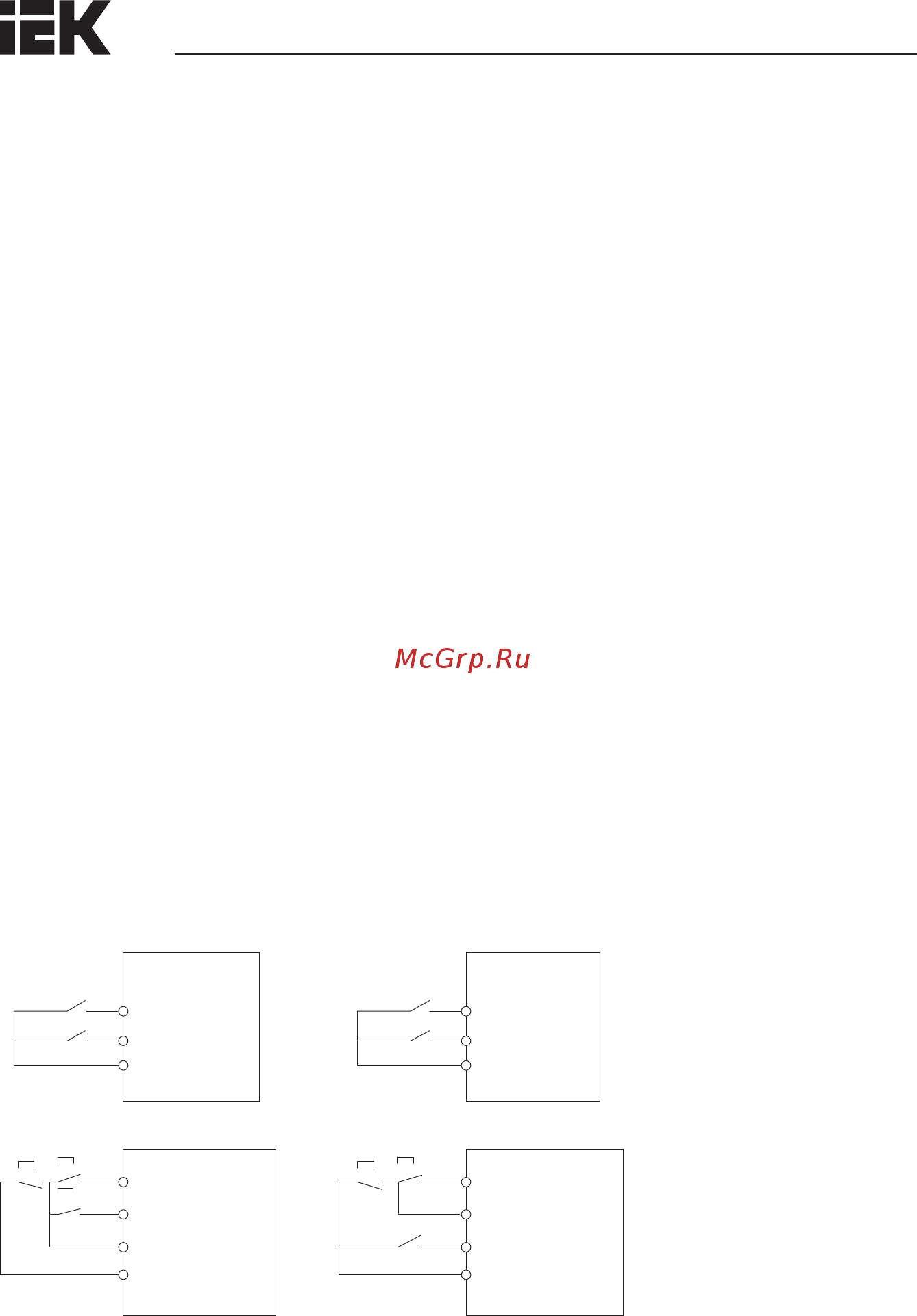

Режим работы с трехпроводной схемой контактом 1
FWD, REV: Ход в установленном направлении. FWD обозначает ход вперед, а REV обозна-
чает обратный ход. Вы можете управлять направлением вращения двигателя посредством
переключения направления вперед и назад через цифровые входы. Если включена функ-
ция FWD, то инвертор будет вращаться вперед; если включена функция REV, то инвертор
будет вращаться в обратном направлении. Если обе функции, FWD и REV, включены или
отключены, то инвертор остановится.
Если функция HLD (удержание) включена, то сигналы FWD и REV будут находиться в режиме
самоудержания. Если функция HLD (удержание) отключена, то инвертор выйдет из режима
самоудержания и остановится. Подключение проводов к клеммнику указано на рисунке 3.
Режим работы с трехпроводной схемой 2
В данном режиме используются оба цифровых входа с функцией RUN (команда «ХОД»)
и F/R (направление хода): если включена функция RUN, то инвертор запускается. Если
функция F/R выбрана, но отключена, то инвертор будет вращаться вперед. Если функция
F/R выбрана и включена, то инвертор будет вращаться в обратном положении. Если функ-
ция F/R не выбрана, то направление вращения будет определено кодом функции.
Если функция RUN отключена, то инвертор остановится. Если функция HLD (удержание)
включена, то сигнал RUN (ход) будет находиться в режиме самоудержания. Если функция
HLD (удержание) отключена, то инвертор выйдет из режима самоудержания и остановится.
Подключение проводов к клеммнику показано на рисунке 4.
На рисунке 3 изображено следующее: SB1 — это кнопка остановки, SB2 — это кнопка запу-
ска хода вперед. Нажмите кнопку SB2 или SB3 для запуска инвертора, а также нажмите
SB2, SB3 для изменения направления хода. Нажмите кнопку B1 для остановки выходного
сигнала инвертора.
На рисунке 4 изображено следующее: SB1 — это кнопка остановки, SB2 — это кнопка
запуска, кнопка K — для выбора направления хода. Для запуска инвертора нажмите SB2.
Для изменения направления хода нажмите K. Нажмите кнопку B1 для остановки инвертора.
F/R
RUN
COM
Рисунок 1
RE V
FWD
COM
F/R
HLD
CO M
RUN
SB1
SB 2
K
HLD
RE V
COM
FWD
SB1
SB2
SB 3
Рисунок 2
Рисунок 4Рисунок 3
