Глава 5 Подробное описание параметров
ВКЛ./ВЫКЛ. (ON/OFF) соответствующего сегмента светодиодной лампы. Если сегмент светодиодной
лампы включен, это означает, что состояние соответствующей контактной панели активное; если
сегмент выключен, это означает, что состояние неактивное. Для облегчения обзора предусмотрены
четыре постоянно включенных сегмента, как указано на рисунке 5.44,
X 3 X 5X 4X 2X 1
Реле 1 TA/TB/TC
Всегда включено
(ON)
D O

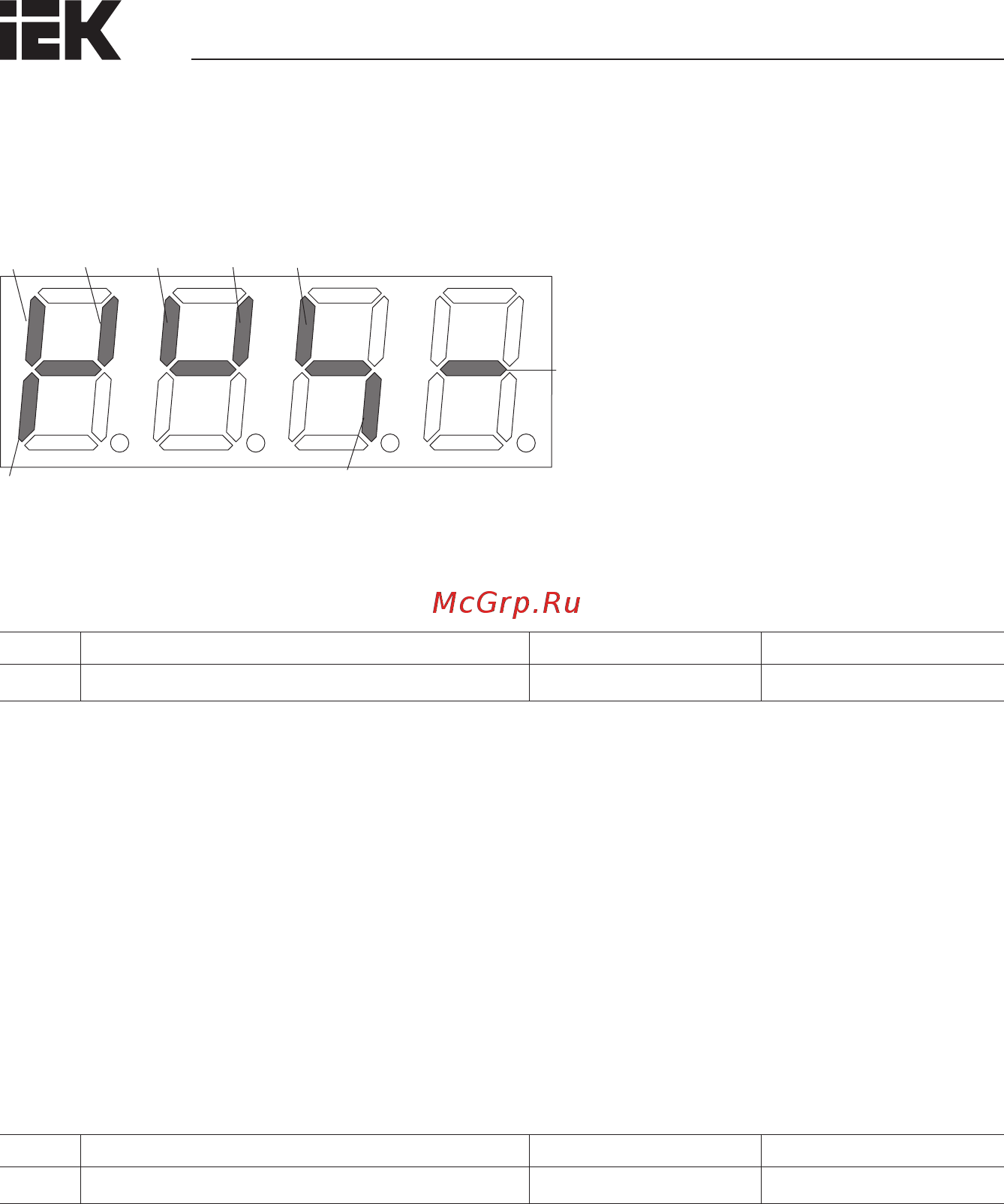

Рисунок 5.44 – Индикация состояния контактной панели
• PC.21 ВЫБОР ИНДИКАЦИИ ВКЛЮЧЕНИЯ ПИТАНИЯ
№ Наименование функции Настройки По умолчанию
PC.21 Выбор индикации включения питания 1÷20 1
ПРИМЕЧАНИЯ
• PC.21, выбор индикации запуска: код функции используется для настройки предыдущей индикации
параметра при запуске. Значения уставок 1÷20 соответствуют PC.01 — PC.20. Когда установка вы-
бранной индикации с выведенным параметром настроена на 0 (не выводится на дисплей), система
будет совершать поиск в обратном направлении от текущего параметра, пока не найдет параметр,
установка которого не равна 0, с выводом на дисплей соответствующего значения. Поиск будет
совершаться по возрастанию и возвратится к PC.01 по достижении PC.20.
• Индикация установки приоритета здесь ограничивается только параметрами PC.01 — PC.20 и
активна только на момент запуска. При индикации неисправности, предупреждения или сообщения
CALL параметры будут выводиться на дисплей в соответствии с оригинальным порядком приоритет-
ности, а текущий приоритет вывода параметров на дисплей будет неактивен.
• PC.22 КОЭФФИЦИЕНТ ИНДИКАЦИИ СКОРОСТИ
№ Наименование функции Настройки По умолчанию
C.22 Коэффициент индикации скорости 0,1÷999,9 % 100,0 %
ПРИМЕЧАНИЯ
• PC.22 (коэффициент индикации скорости) используется для корректировки отклонений выведенной
на дисплей скорости вращения и не влияет на фактическую скорость.
• Скорость механического вращения = установленная фактическая скорость вращения * PC.22 (PG)
• Скорость механического вращения = 120 * частота хода / количество полюсов двигателя * PC.22
(без PG)
• Установка скорости вращения = скорость вращения в соответствии с ПИД * PC.22 (PG)
• Установка скорости вращения = 120 * установка частоты / количество полюсов двигателя * PC.22
(без PG)
