Gree GMV-IV [110/122] Схемы электрические блоков
![Gree GMV-IV [110/122] Схемы электрические блоков](/views2/1052479/page110/bg6e.png)
110
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

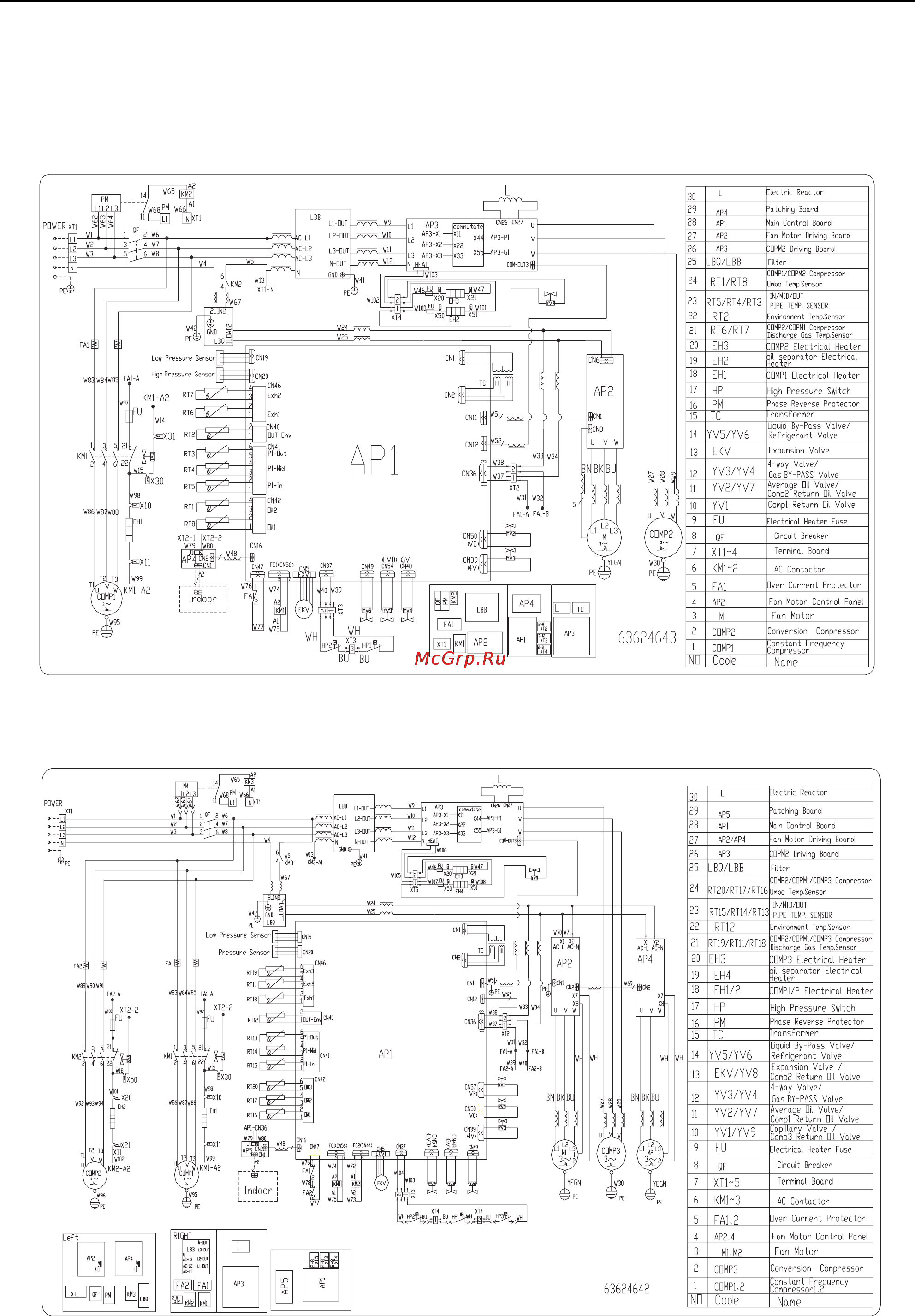

18 СХЕМЫ ЭЛЕКТРИЧЕСКИЕ БЛОКОВ
1) GMV-Pdm224W/NaB-M, GMV-Pdm280W/NaB-M
GMV-Pdm335W/NaB-M, GMV-Pdm400W/NaB-M, GMV-Pdm450W/NaB-M
