62
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

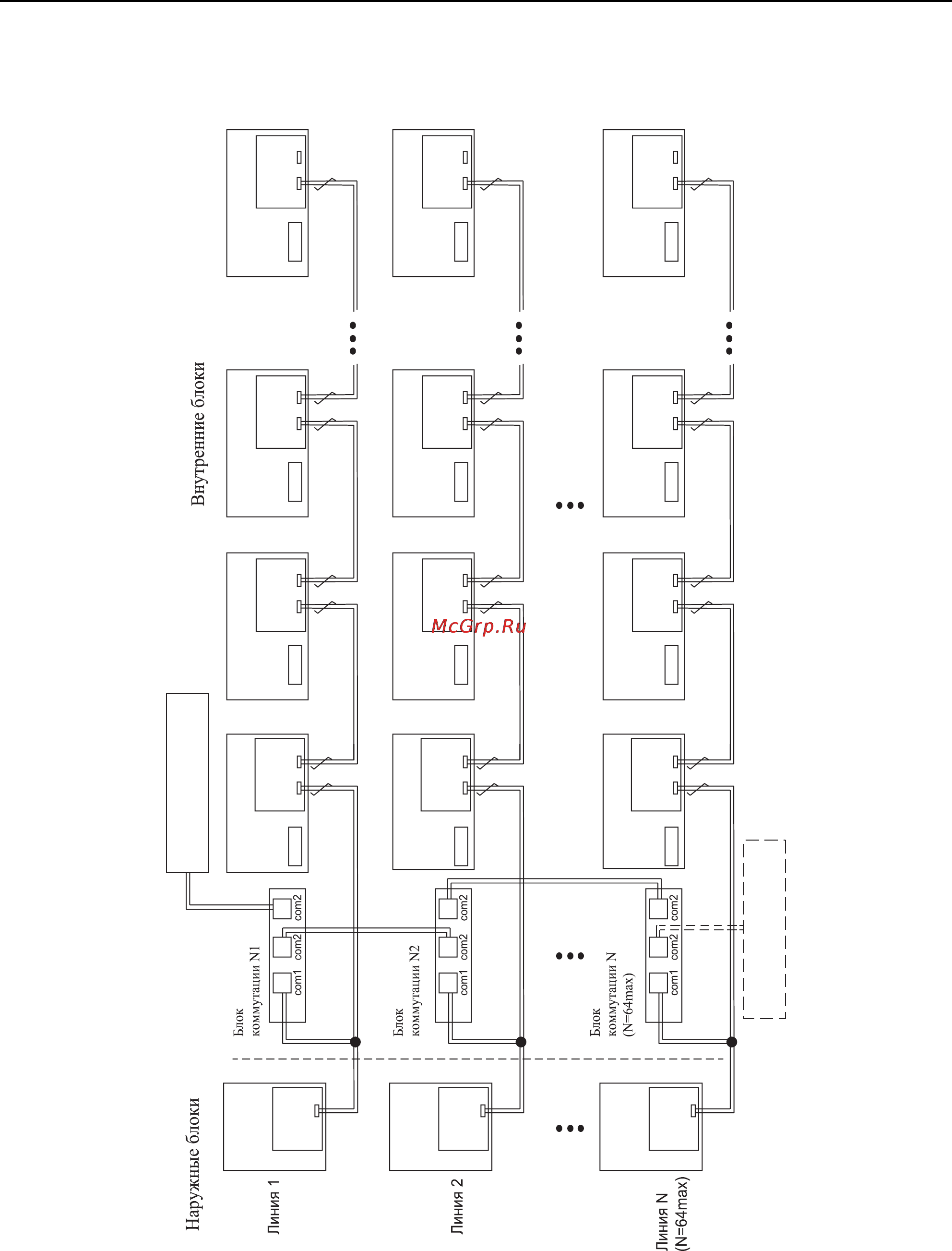

7.5.11 Схема подключения центрального пульта CE51-24/E(M) (Рис. 7.24)
7.5.11.1 К одному центральному пульту управления возможно подключение до 64-х
наружных блоков.
CN17 CN18CN17 CN18
CN1
CN1
CN1
Пульт CE51-24/E2
Пульт CE51-24/E2
Блоки
коммутации
ME30-00/E2
CN17 CN18 CN17 CN18
CN17 CN18CN17 CN18 CN17 CN18
CN17 CN18
CN17 CN18CN17 CN18 CN17 CN18
CN17 CN18
Рис. 7.24
