67
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
Наружный блок
ME30-23/E2 1 ME30-23/E2 2 ME30-23/E2 n
ME30-23/E2 m
ME30-23/E2 m+1
Блоки коммутации
ME30-23/E2 254
3-х штекерный
разъем
3-х штекерный
разъем
3-х штекерный
разъем
3-х штекерный
разъем
Наружный блок
Наружный блок
Внутренние блоки

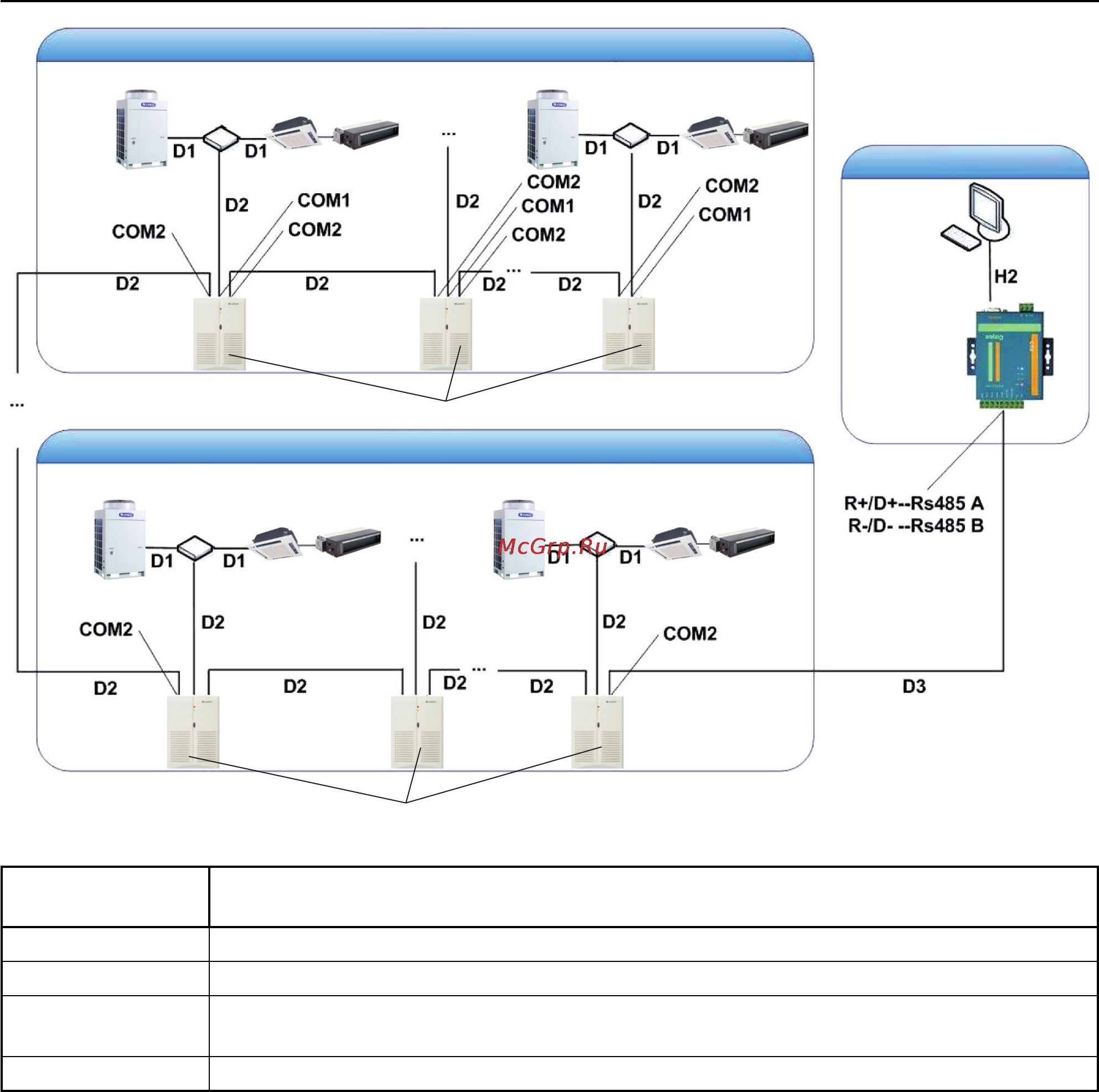

СХЕМА УПРАВЛЕНИЯ
Внутренние
блоки
Внутренние блоки
Внутренние блоки
Наружный блок
Персональный
компьютер
Преобразо-
ватель
RS232-485
Блоки коммутации
Обозначение
кабеля
Наименование кабеля
D1 Двухжильная витая пара с 4-х контактными телефонными разъемами
D2 Двухжильная витая пара с 4-х контактными телефонными разъемами с двух сторон
D3 Двухжильная витая пара с 4-х контактным телефонным разъемом с одной стороны и зачищен-
ными концами проводов с другой
H2 9-ти жильный кабель с разъемами
Рис. 7.33
