50
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
7.3 Подключение дополнительной платы коммутации.
7.3.1 В случае, если к наружному блоку необходимо подключить более 16-ти внутрен-
них блоков применяется дополнительная плата коммутации.

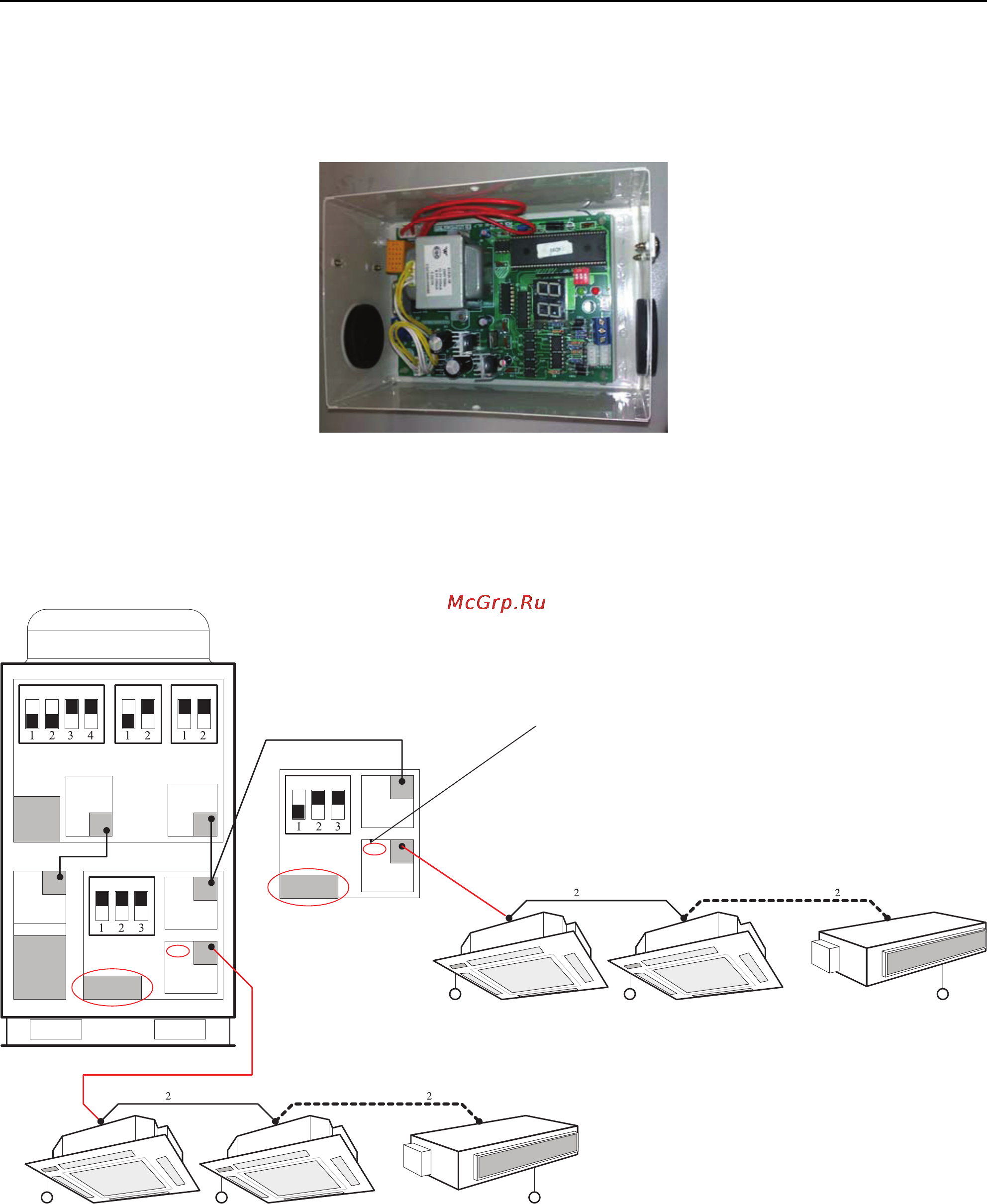

7.3.2 Дополнительная плата коммутации может быть помещена в корпус (см. рис. 7.7)
Рис. 7.7
7.3.3 На рисунке 7.8 изображена схема подключения дополнительной платы коммута-
ции.
ON DIP
A
B
A
B
Communication
inerface
CN3
CN2
Communication
inerface
CN1
Address code S2
Pinboard 2
ON DIP ON
ON DIP
ON
A
B
A
B
A
B
2
2
A
B
A
B
4
Inverter drive
plate inside
the unit
Capacity code SW1
Qty code
SW2
Address
code SW3
Mian board
of out unit
Communication
inerface
Communication
inerface
Communication
inerface
Communication
inerface
Communication
inerface
CN11
CN12
CN13
CN16
CN17
CN18
CN1 or
COM-OUT3
CN3
CN2
CN1
Address code S2
Pinboard 1
No.1 No.2
No.n(16max)
Indoor to indoor communiction
No.1 No.2
No.n(16max)
Communication between
the indoor and the outdoor
Разъем для подключения CN1
внутренних блоков
Макс. количество внутренних блоков — 16 шт.
Макс. количество внутренних блоков — 16 шт.
Дополнительная плата
коммутации
Рис. 7.8
