65
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

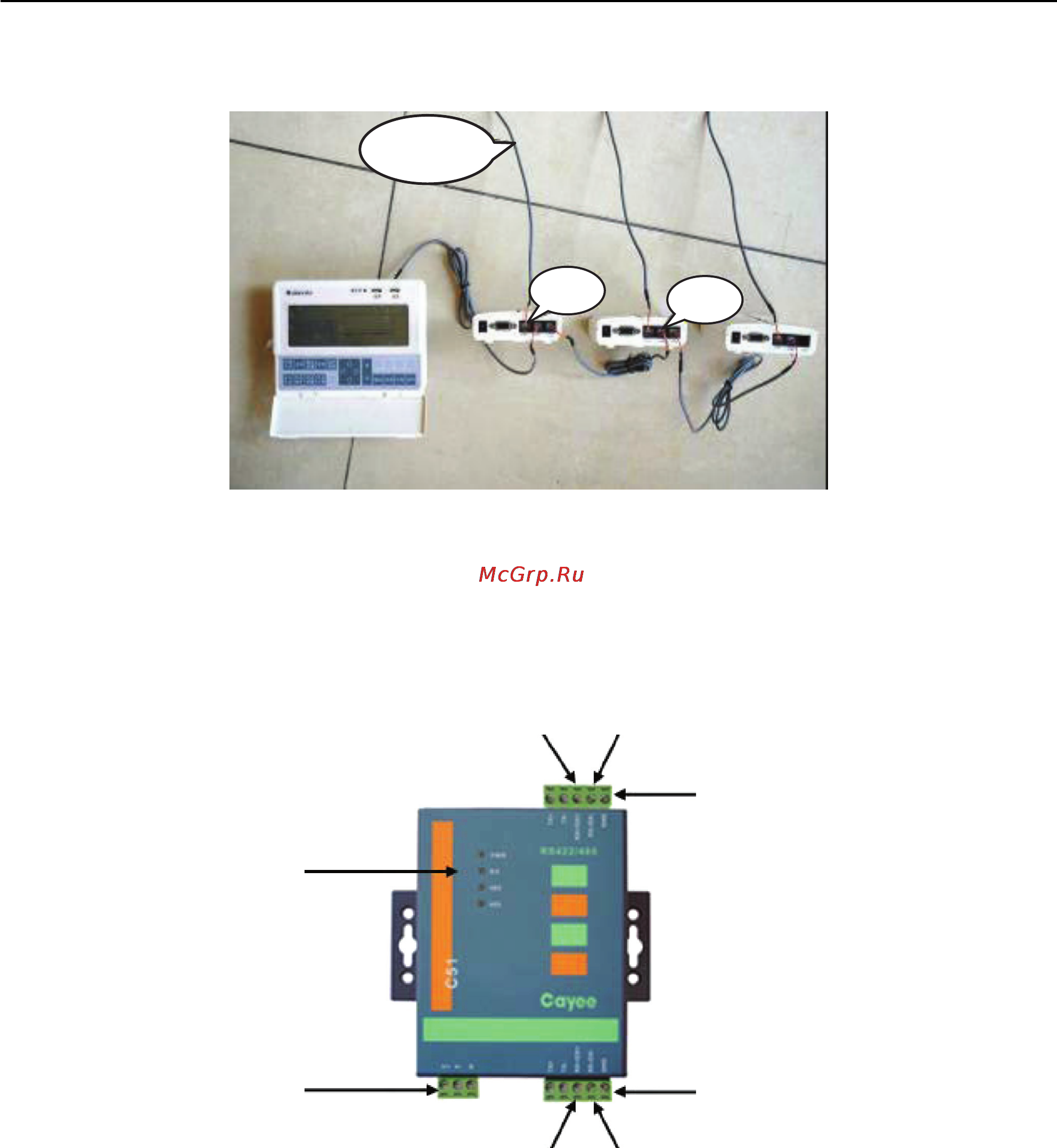

7.5.11.8 На рисунке 7.28 показано подключение центрального пульта CE51-24/E(M) и
блока коммутации ME30-00/E2.
COM 1
К межблочному
кабелю
COM 2
Рис. 7.30
7.5.11.9 Если длина межблочного сигнального кабеля более 800 м или количество бло-
ков коммутации ME30-00/E2 в линии более 30 шт., то необходимо устанавливать усили-
тель сигнала — ретранслятор С51 (рис. 7.31, 7.32).
RS485 A RS485 B
RS485 A RS485 B
Контактная колодка RS485
Контактная колодка RS485
Контактная колодка
электропитания
Индикатор работы
Рис. 7.31
