64
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

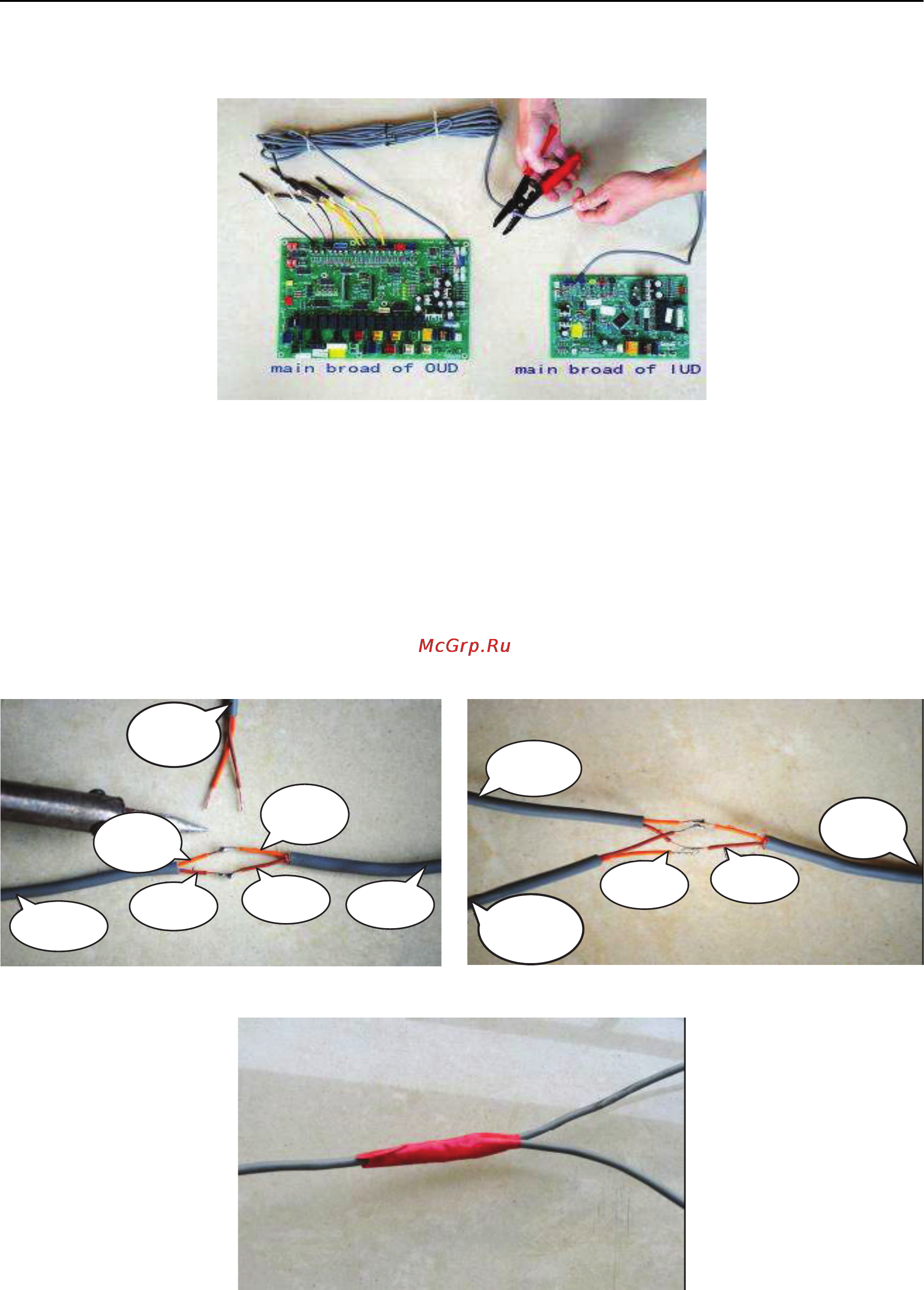

7.5.11.6 Для подключения методом пайки необходимо разрезать кабель, соединяющий
наружный и внутренний блоки, рис. 7.28.
Рис. 7.28
7.5.11.7 Припаяйте концы проводов кабелей внутреннего и наружного блоков (Рис.
7.29а).
Затем припаяйте кабель блока коммутации.
Внимание! Коричневый провод кабеля блока коммутации припаивается к желтым
проводам кабелей внутреннего и наружного блоков, а желтый провод кабеля припаива-
ется к коричневым проводам кабелей внутреннего и наружного блоков (Рис. 7.29б).
Место пайки оберните изоляционной лентой (Рис. 7.29в).
К порту
COM 1 блока
коммутации
К наружному
блоку
К внутреннему
блоку
Коричневый
Коричневый
Желтый
Желтый
Коричневый
Желтый
К внутреннему
блоку
К порту
COM 1 блока
коммутации
К наружному
блоку
а) б)
в)
Рис. 7.29
