63
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

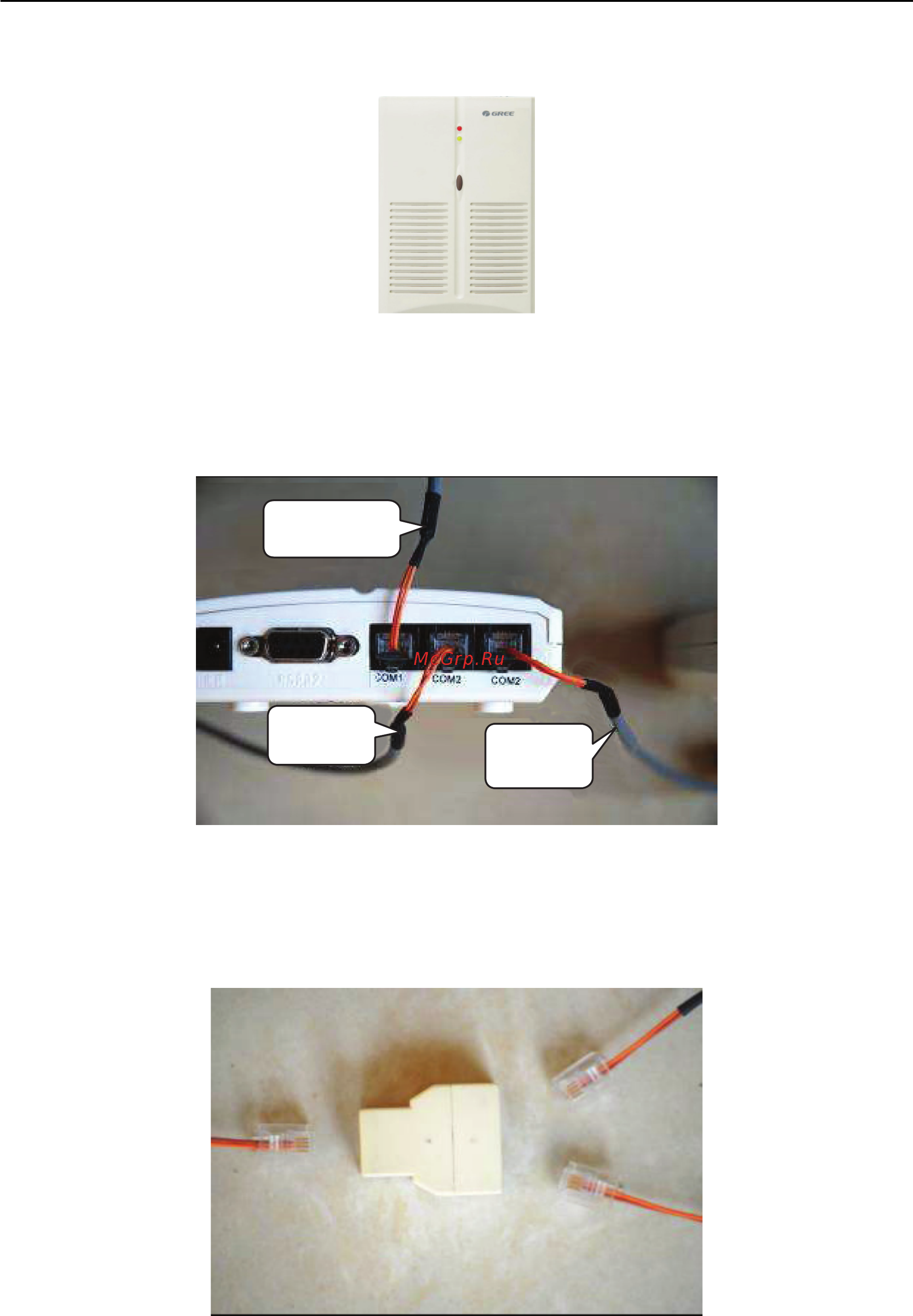

7.5.11.2 При подключении пульта CE51-24/E(M) применяется блок коммутации ME30-
00/E2 или ME30-24/E2(M), рис. 7.25.
Рис. 7.25
7.5.11.3 Для каждого наружного блока используется один блок коммутации.
7.5.11.4 На рисунке 7.26 показаны порты подключения блока коммутации.
К пульту
CE51-24/E(M)
К следующему
блоку
коммутации
К межблочному
кабелю
Рис. 7.26
7.5.11.5 Соединение межблочного сигнального кабеля с кабелем блока коммутации
производится при помощи трехштекерного телефонного разъема (рис. 7.27) или пайки.
Рис. 7.27
