ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

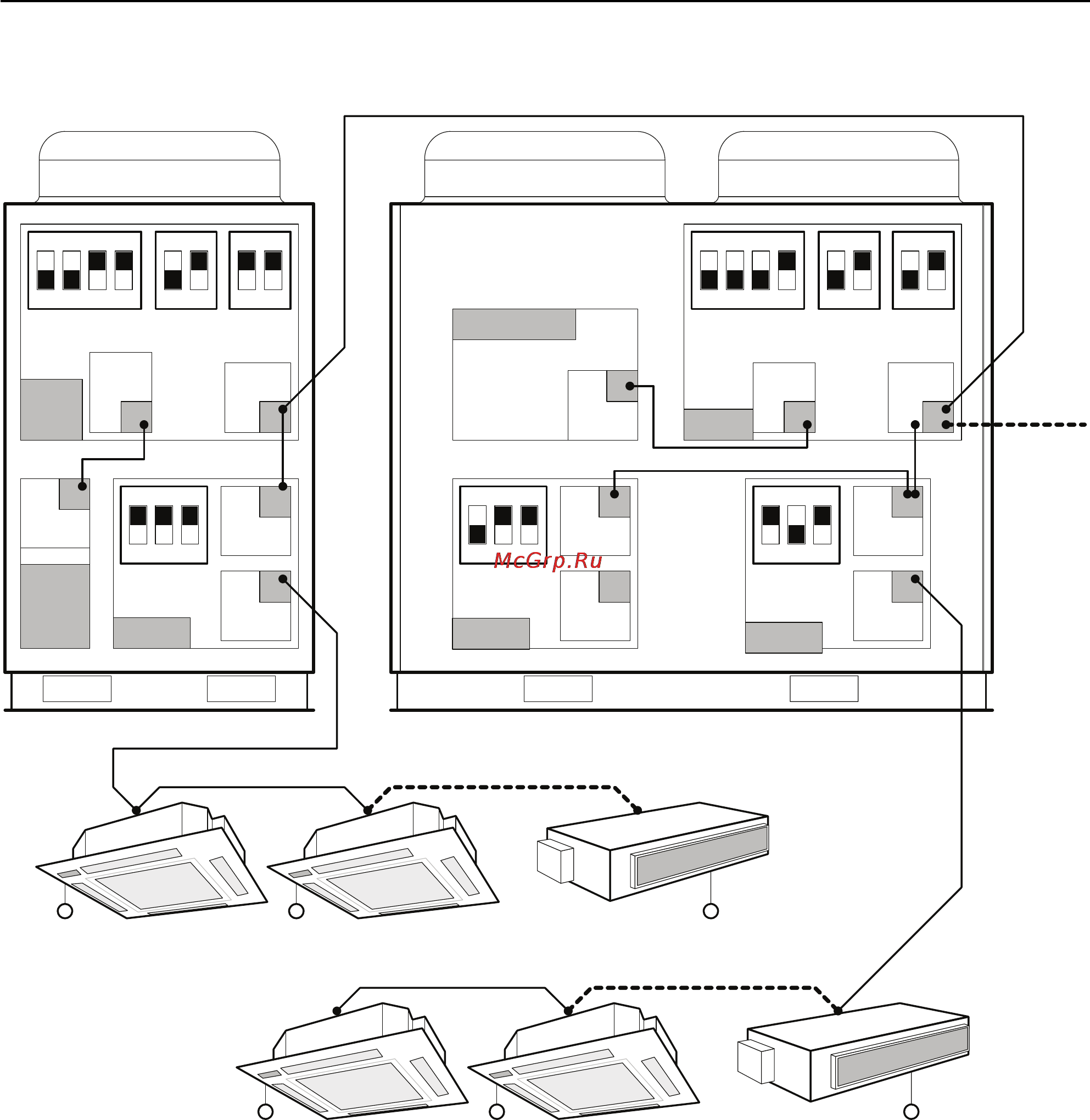

7.2.2 В случае объединения, наружные модули коммутируются между собой сигналь-
ным кабелем. На рис. 7.4 показана схема коммутации наружных модулей.
A
B
A
B
1234
ON DIP
12
ON
12 1323123
ON DI OPNDIPONDIP
12
ON
NO.1 MODULAR
A
B
A
B
A
B
1234 12 12
A
B
A
B
A
B
A
B
A
B
44
2
2
2
2
22
2
22
A
B
A
B
4
NO.2 MODULAR
Inverter drive plate
inside the unit
Inverter drive
plate inside
the unit
Capacity code SW1
Qty code
SW2
Address
code SW3
ON DIP ON ON
Capacity code SW1
Qty code
SW2
Address
code SW3
Mian board
of out unit
Mian board
of out unit
Communication
inerface
Communication
inerface
Communication
inerface
Communication
inerface
Communication
inerface
CN11
CN12
CN13
Communication
inerface
CN11
CN12
CN13
CN16
CN17
CN18
Communication
inerface
CN16
CN17
CN18
CN1 or
COM-OUT3
CN3
CN2
Communication
inerface
Communication
inerface
CN3
CN2
CN1 or
COM-OUT3
CN1
Communication
inerface
Communication
inerface
CN3
CN2
CN1
Communication
inerface
CN1
Address code S2 Address code S2 Address code S2
Pinboard 1 Pinboard 2
Pinboard 3
No.1 No.2
No.n(16max)
No.1 No.2
No.n(16max)
Indoor to indoor communiction 1
Indoor to indoor communiction 2
To next
modular
Рис. 7.4
Содержание
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 15
- Количество хладагента рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 15
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 15
- Технические характеристики 15
- Технические характеристики наружных блоков таблица 4 15
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 16
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 16
- Продолжение таблицы 4 16
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 16
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 17
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 17
- Продолжение таблицы 4 17
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 17
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 18
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 18
- Продолжение таблицы 4 18
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 18
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 19
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 19
- Продолжение таблицы 4 19
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 19
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 20
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 20
- Продолжение таблицы 4 20
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 20
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 21
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трас сы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответ ствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 21
- Продолжение таблицы 4 21
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 21
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 22
- Количество хладагента для каждого модуля рассчитано на длину фреоновой трассы не более 15 м при удлинении трассы необходимо произвести дозаправку в соответствие с табл 6 сечение кабеля рассчитано на длину не более 15 м при увеличении длины необхо димо выбрать кабель большего сечения 22
- Продолжение таблицы 4 22
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 22
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 23
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения 23
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 23
- Технические характеристики внутренних блоков 4 внутренние блоки настенного типа 4 внутренние блоки настенного типа серии в выносной трв таблица 4 23
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 24
- Внутренние блоки настенного типа серии g встроенный трв таблица 4 24
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения 24
- Продолжение таблицы 4 24
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 24
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 25
- Внутренние блоки кассетного типа одноструйные таблица 4 25
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения 25
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм 25
- Продолжение таблицы 4 25
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 25
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 26
- Внутренние блоки кассетного типа 4 х струйные евро таблица 4 26
- Внутренние блоки кассетного типа 4 х струйные таблица 4 26
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм 26
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 26
- В таблице приведены данные для температурных условий в соответствии с iso 5151 94 27
- Внутренние блоки напольно потолочного типа выносной трв таблица 4 27
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм 27
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 27
- Продолжение таблицы 4 27
- Режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 27
- Внутренние блоки напольно потолочного типа серии в встроенный трв таблица 4 28
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 28
- Продолжение таблицы 4 28
- Внутренние блоки канального типа таблица 4 29
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 29
- Продолжение таблицы 4 29
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 30
- Продолжение таблицы 4 30
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 31
- Продолжение таблицы 4 31
- Внутренние блоки канального типа серии b встроенный дренажный насос таблица 4 32
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 32
- Продолжение таблицы 4 32
- Внутренние блоки канального типа серии e тонкие таблица 4 33
- Модели gmvl работают только на охлаждение при длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 33
- При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 33
- Продолжение таблицы 4 33
- Нагрев max 27 27 22 min 16 20 34
- Охлаждение max 32 23 48 31 min 16 13 5 6 34
- При длине кабеля более 15 м необходимо увеличить площадь поперечного сечения в комплекте гибкая подводка длиной 200 мм с внутренним диаметром 25 мм режим охлаждения внутри 27 с db 19 c wb снаружи 35 с db 24 c wb режим нагрева внутри 20 с db 15 c wb снаружи 7 с db 6 c wb 34
- Примечания db показания температуры по сухому термометру wb показания температуры по влажному термометру 34
- Продолжение таблицы 4 34
- Режим работы температура окружающего воздуха db wb с внутри помещения снаружи помещения 34
- Система должна эксплуатироваться при температуре воздуха внутри и снаружи помещения в соответствии с таблицей 34
- Таблица 5 34
- Температурные условия эксплуатации системы 34
- Гидравлическая схема системы 35
- Инструкция по монтажу и установке мультизональная система кондиционирования воздуха gmv iv серии pdm инверторного типа 35
- На рис 6 и в таблице 6 указаны допустимые параметры фреоновой трассы си стемы 35
- Рис 6 35
- Таблица 6 35
- Продолжение таблицы 6 38
- Коммутация наружных блоков 7 на рис 7 показано расположение основных плат коммутации наружного блока 46
- Рис 7 46
- Электропитание подводится отдельно к наружному блоку через дифференци альный автоматический выключатель также отдельно через диффавтомат подключа ется группа внутренних блоков подробнее см раздел 8 46
- Indoor to indoor communiction 1 47
- Indoor to indoor communiction 2 47
- To next modular 47
- В случае объединения наружные модули коммутируются между собой сигналь ным кабелем на рис 7 показана схема коммутации наружных модулей 47
- Рис 7 47
- Выставление dip переключателей на плате наружного блока производить со гласно таблице 7 таблица 7 49
- Address code s 2 50
- Communication between the indoor and the outdoor 50
- Inverter drive plate inside the unit 50
- Дополнительная плата коммутации 50
- Инструкция по монтажу и установке мультизональная система кондиционирования воздуха gmv iv серии pdm инверторного типа 50
- Макс количество внутренних блоков 16 шт 50
- На рисунке 7 изображена схема подключения дополнительной платы коммута ции 50
- Подключение дополнительной платы коммутации 7 в случае если к наружному блоку необходимо подключить более 16 ти внутрен них блоков применяется дополнительная плата коммутации 7 дополнительная плата коммутации может быть помещена в корпус см рис 7 50
- Разъем для подключения cn1 внутренних блоков 50
- Рис 7 50
- Cn2 или cn3 51
- Внимание для предотвращения перегорания платы коммутации подключение питания платы должно производиться согласно схеме рис 7 51
- Дополнительная плата коммутации 51
- Разъем подключения электропитания ptnb1 10 51
- Рис 7 51
- Рис 7 0 51
- Схема платы адаптера рис 7 0 51
- Х жильный кабель с 3 х штекерным разъемом xh03 к разъему cn17 или cn18 на основной плате внутреннего блока 51
- Х жильный кабель с 4 х штекерным разъемом xh04 к разъему cn3 на плате коммутации наружного блока 51
- Блоки коммутации me30 00 e2 62
- Инструкция по монтажу и установке мультизональная система кондиционирования воздуха gmv iv серии pdm инверторного типа 62
- Пульт ce51 24 e2 62
- Рис 7 4 62
- Схема подключения центрального пульта ce51 24 e m рис 7 4 7 1 к одному центральному пульту управления возможно подключение до 64 х наружных блоков 62
- Для подключения методом пайки необходимо разрезать кабель соединяющий наружный и внутренний блоки рис 7 8 64
- Припаяйте концы проводов кабелей внутреннего и наружного блоков рис 7 9а затем припаяйте кабель блока коммутации внимание коричневый провод кабеля блока коммутации припаивается к желтым проводам кабелей внутреннего и наружного блоков а желтый провод кабеля припаива ется к коричневым проводам кабелей внутреннего и наружного блоков рис 7 9б место пайки оберните изоляционной лентой рис 7 9в 64
- Рис 7 8 64
- Рис 7 9 64
- Если длина межблочного сигнального кабеля более 800 м или количество бло ков коммутации me30 00 e2 в линии более 30 шт то необходимо устанавливать усили тель сигнала ретранслятор с51 рис 7 1 7 2 65
- На рисунке 7 8 показано подключение центрального пульта ce51 24 e m и блока коммутации me30 00 e2 65
- Рис 7 0 65
- Рис 7 1 65
- Рис 7 3 67
- No restriction to wall height 78
- Защита наружного блока 10 в целях исключения попадания в корпус наружного блока осадков снег дождь рекомендуется устанавливать на верхнюю часть блока защитный кожух рис 10 10 блок рекомендуется устанавливать на фундамент высотой не ниже 150 мм с целью исключения заноса блока снегом 78
- Рис 10 78
- Требования по размещению группы наружных модулей согласно рис 10 и 10 78
- Индикация кодов ошибок и неисправностей 17 индикация кодов неисправностей на жк дисплее проводных пультов внутренних блоков 105
- Светодиодная индикация неисправностей на панели внутренних блоков 106
- Светодиодная индикация неисправностей наружного блоков 17 на электронной плате наружного блока находится cветодиодная индикация led1 led2 led3 led4 17 led1 led2 led3 led4 индикация ошибок в работе режимов работы цвет желтый led5 индикатор работы зеленого цвета светиться в момент пуска и работы гас нет в момент остановки и во время ошибки в работе led6 индикатор питания загорается в момент подачи питания на наружный блок 106
- Неисправность в системе 107
- Неисправность в управлении 107
- 6 индикация в режиме тестирования 108
- Индикация количества подключенных внутренних блоков 17 для перехода в режим индикации количества внутренних блоков нажмите на переключатель sw10 key1 два раза в течение 2 секунд 17 количество внутренних блоков определяется на светодиодах led6 led1 по двоичной системе исчисления согласно таблице ниже при максимальном количестве внутренних блоков 63 все индикаторы led6 led1 загораются 108
- Индикация на транзитной плате наружного блока 108
- Неисправность в коммутации 108
- Индикация на плате вентилятора наружного блока 109
- Схемы электрические блоков 110
- Внутренние блоки 111
- Gmv r22td na k gmv r28td na k gmv r36td na k 117
- Manual panel 117
