78
ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа

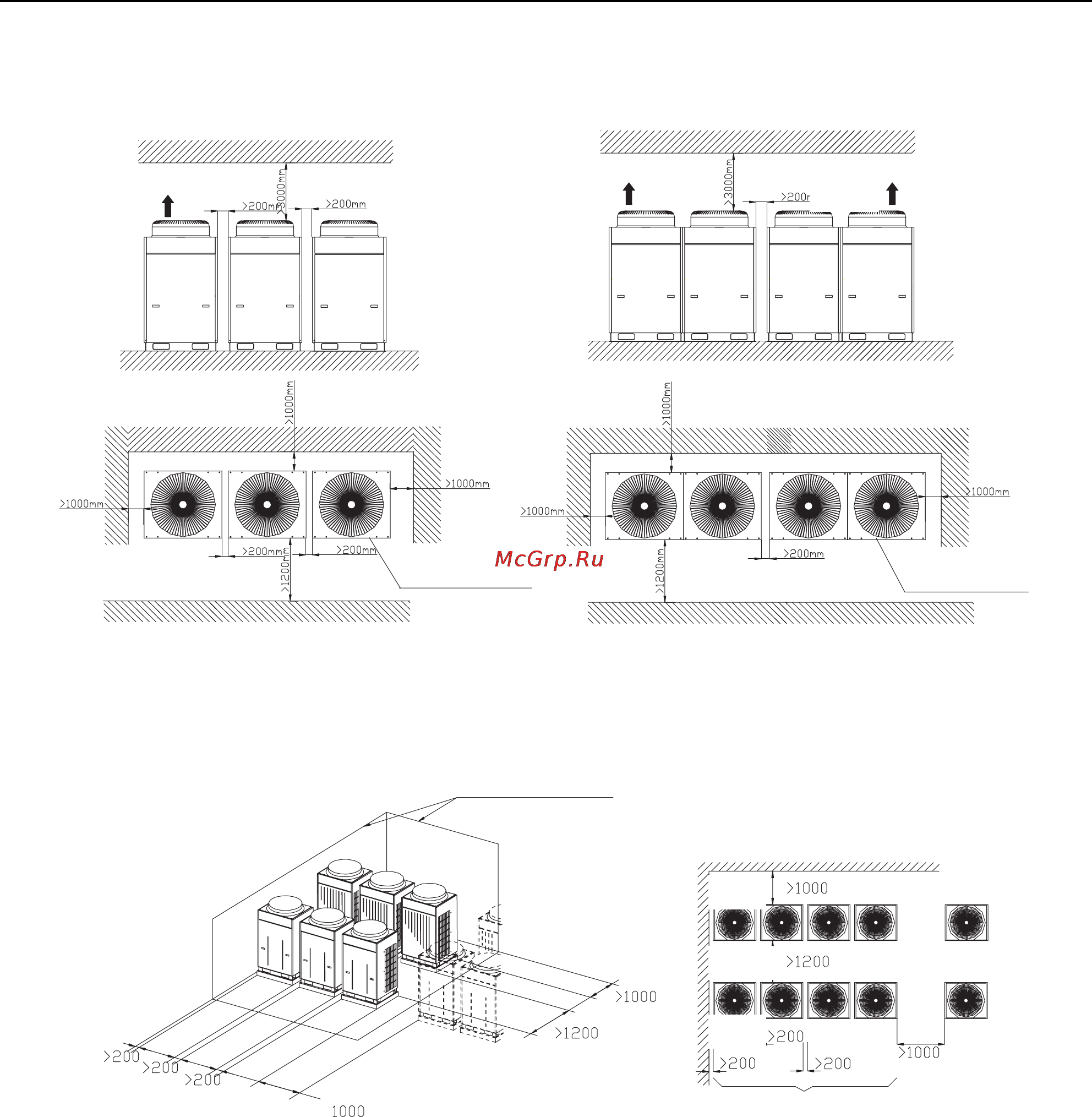

10.1.6 Требования по размещению группы наружных модулей согласно рис. 10.3 и 10.4.
、出管方向在此面
出口
出口
出口
Сторона
блока питания
Сторона
блока питания
Выход
воздуха
Выход
воздуха
Выход
воздуха
Рис. 10.3
前
壁的高度没有限制
后
后
前
No restriction to wall height
Front
side
Back side
Back side
Front
side
Рис. 10.4
10.1.7 Защита наружного блока.
10.1.7.1 В целях исключения попадания в корпус наружного блока осадков (снег, дождь)
рекомендуется устанавливать на верхнюю часть блока защитный кожух (рис. 10.5).
10.1.7.2 Блок рекомендуется устанавливать на фундамент высотой не ниже 150 мм, с
целью исключения заноса блока снегом.
