79

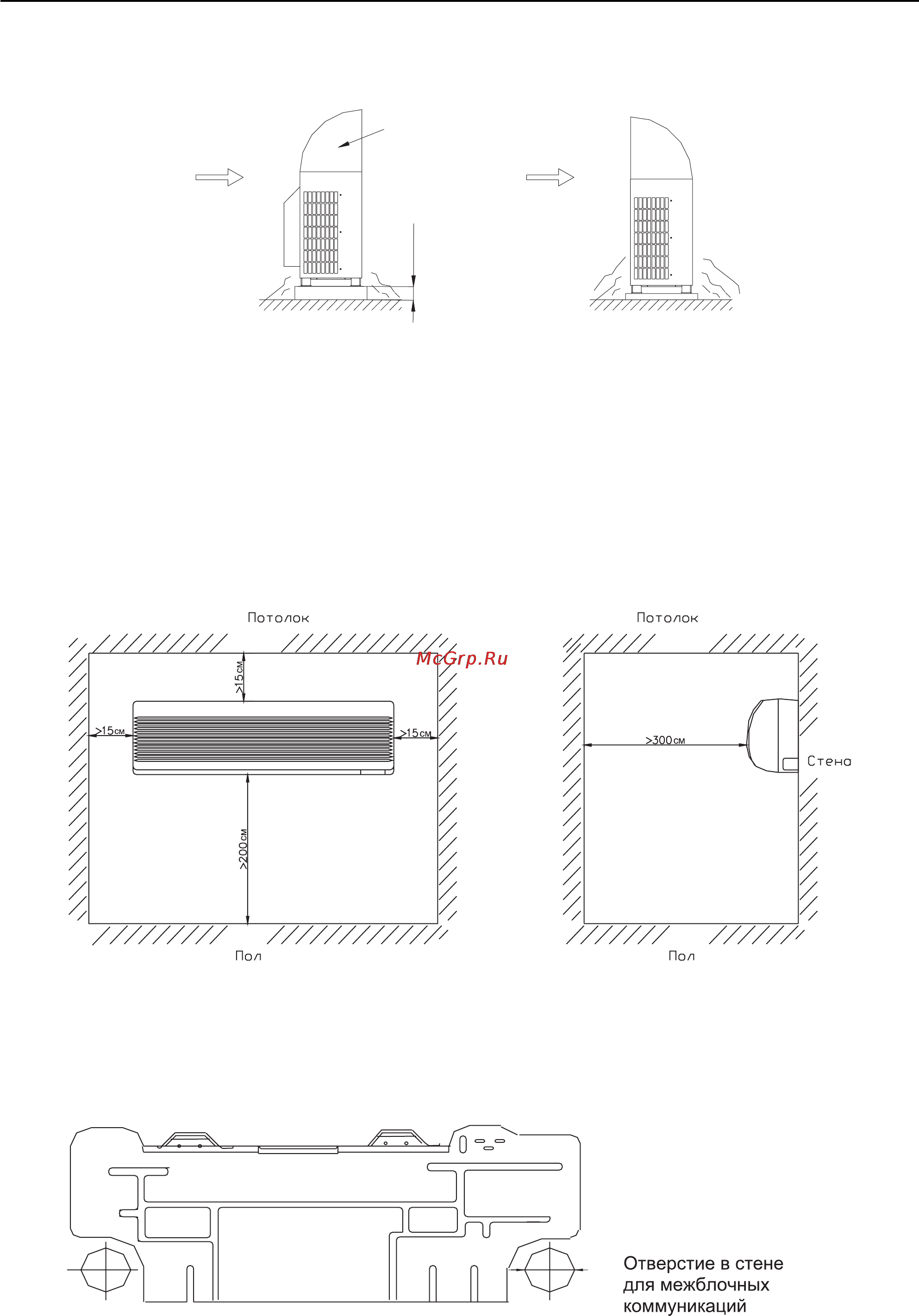

ИНСТРУКЦИЯ ПО МОНТАЖУ И УСТАНОВКЕ • Мультизональная система кондиционирования воздуха GMV IV серии Pdm инверторного типа
Кожух защитный
Фундамент
Дождь, снег
150 мм
Роза ветров
Дождь, снег
Роза ветров
Правильно
Не правильно
Рис. 10.5
10.2 Размещение и монтаж внутренних блоков настенного типа.
10.2.1 Размещение блока в соответствии с требованиями раздела 2 настоящего руко-
водства.
10.2.2 На рисунке 10.6 указаны допустимые минимальные расстояния от блока до стен
и потолка при установке.
Рис. 10.6
10.2.3 Корпус блока крепится на монтажной панели (рис. 10.7), которая входит в ком-
плект поставки.
Рис. 10.7
